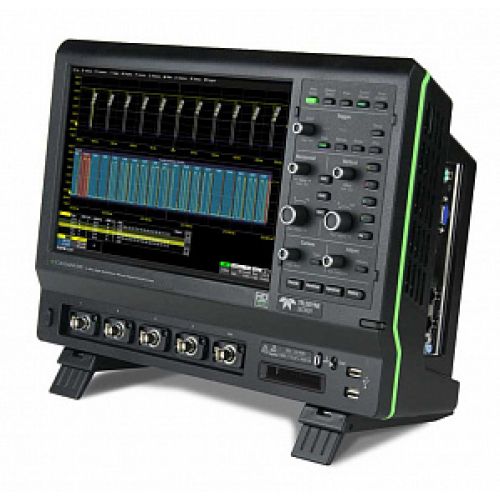

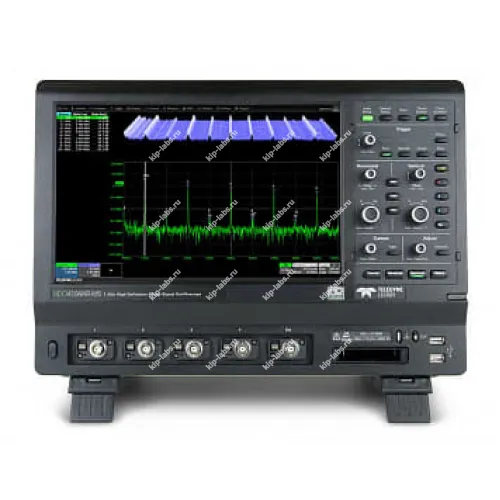

Осциллограф цифровой запоминающий HDO4034AR

Назначение и принцип: Осциллограф цифровой запоминающий HDO4034AR

Прибор HDO4034AR применяется для записи временных форм электрических сигналов и их первичного анализа; устройство спроектировано для последовательной обработки и архивирования отсчётов, при этом производителем указан Teledyne LeCroy.

В работе принцип функционирования основан на оцифровке сигналов на входных каналах с сохранением выборок в памяти. Для последующего анализа используются встроенные средства визуализации и внешние интерфейсы, а более подробные сведения о приборах этого класса доступны на странице осциллографы.

Функциональные опции

Набор встроенных инструментов включает средства записи, масштабирования и настройки триггеров, что позволяет подстраивать последовательность измерений под конкретные задачи.

• многоканальная запись сигналов
• настройка и комбинирование режимов триггерования
• встроенные математические и спектральные функции
• возможности хранения и экспорта данных

При калибровке следует учитывать параметры дискретизации; для интеграции с внешними системами при эксплуатации могут использоваться стандартные интерфейсы, например RS-232C, что упрощает передачу данных и автоматизацию тестирования.

Сферы использования

На практике осциллограф применяют при отладке аналоговой и цифровой электроники и при анализе переходных процессов. При эксплуатации прибор находит применение в лабораториях, учебных аудиториях и сервисных центрах.

• отладка аналоговой и цифровой электроники
• анализ переходных и кратковременных процессов
• контроль качества и приёмо-сдаточные испытания
• лабораторные работы и обучение

Краткая техническая сводка: цифровой запоминающий осциллограф HDO4034AR

• 4 аналоговых канала
• Полосы пропускания: 200 МГц, 350 МГц, 500 МГц, 1 ГГц
• Разрядность АЦП: 12 бит
• Частота дискретизации: до 10 ГГц (аналоговые каналы); до 1,25 ГГц (цифровые каналы)
• Объем памяти: 12,5 МБ на канал, опция 25 МБ на канал (аналоговые каналы); 25 МБ на 16 каналов, опция 50 МБ на 16 каналов (цифровые каналы)
• Режим WaveScan: поиск аномалий в длинной записи по 20 условиям
• Авто- и курсорные измерения, функции математического анализа
• Интеллектуальная система синхронизации, синхронизация ТВ и HDTV (опция синхронизации и декодирования по последовательным протоколам)
• Возможность интеграции с пакетами MathCad, MatLab, Excel
• Поддержка программных опций по анализу мощности, анализу телекоммуникационных масок и глазковых диаграмм, анализатор спектра
• Пользовательский интерфейс MAUI + One Touch
• Приложения LabNotebook – для создания отчетов и документирования результатов работы
• «Открытая» платформа на базе ОС WIN 7 (64 bit)
• Большой цветной сенсорный ЖКИ (31 см)
