- Производитель: Teledyne LeCroy
- Код товара: 12851
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
2 500 034₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: HDO8038AR

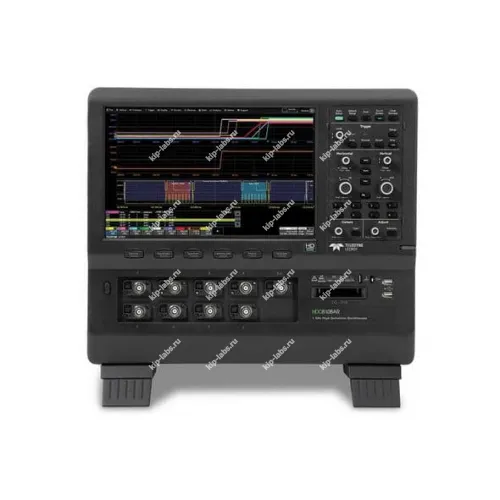

Кратко о модели: Осциллограф цифровой HDO8038AR
Осциллограф HDO8038AR - цифровой прибор для детального исследования электрических сигналов, при этом он производится компанией Teledyne LeCroy, что отмечает его промышленное происхождение и поставку от известного производителя.
Устройство ориентировано на работу с сложными временными формами сигналов и применяется в задачах отладки и измерений; благодаря этому его часто используют при проверке прототипов и квалификации узлов в лабораторных условиях, а также он относится к классу осциллографы.
Функциональная конфигурация формируется набором опций и вариантов комплектации. За счёт этого прибор можно адаптировать под требования конкретного испытательного стенда.
При необходимости доступны решения с самокалибровкой и интерфейсами типа RS-232C, что облегчает интеграцию в существующие измерительные сети; нейтрально отмечу, что опции самокалибровки и соответствующие интерфейсы уместны при регулярной эксплуатации и подключении к автоматизированным системам.
Ключевые особенности
- Цифровой захват сигналов
- Несколько входных каналов
- Разнообразные режимы синхронизации
- Высокая временная разрешающая способность
- Гибкие варианты записи и анализа
Где применяется
- Разработка электронных устройств и отладка плат
- Лабораторные исследования и измерения
- Контроль качества и тестирование в производстве
- Учебные и демонстрационные лаборатории
Краткое описание цифрового осциллографа HDO8038AR
- 8 аналоговых каналов, опция 16 цифровых каналов
- Полосы пропускания: 350 МГц, 500 МГц, 1 ГГц
- Технология высокого разрешения HD4096 (разрядность АЦП: 12 бит), низкий уровень собственных шумов
- Частота дискретизации: до 10 ГГц (аналоговые каналы); до 1,25 ГГц (цифровые каналы)
- Объем памяти: 50 МБ/канал с расширением до 250 МБ/канал (аналоговые каналы); 50 МБ с расширением до 125 МБ (цифровые каналы), распределяется между активными каналами
- Режим WaveScan: поиск аномалий в длинной записи по 20 условиям
- Режим “Анализатор спектра” в стандартной комплектации
- Сегментированная развертка, интеллектуальная система синхронизации
- Синхронизация и декодирование 19 протоколов последовательной передачи данных (опция)
- Возможность интеграции с пакетами MathCad, MatLab, Excel
- Пользовательский интерфейс MAUI + One Touch
- Режим мультизакладок Q-ScapeTM для оптимизации использования рабочей части экрана
- Расширенные возможности наблюдения и анализа: 12 математических функций, 12 масштабированных форм сигналов, 12 сохраненных сигналов
- Программные опции: анализ электрической мощности, анализ джиттера , цифровые фильтры, анализ на ЭМС, анализ по телеком. маскам и глазковым диаграммам
- Приложение LabNotebook для создания отчетов и документирования результатов
- Поддержка более 30 пробников (токовых, дифференциальных, высоковольтных) с интерфейсом ProBus
- Большой цветной сенсорный ЖК дисплей (31 см), отображение одновременно до 40 форм сигналов
- «Открытая» платформа на базе ОС WIN 7 (64 bit)
Технические характеристики осциллографа HDO8038AR
| Характеристики | Параметры | HDO8038AR |
|---|---|---|
| Канал вертикального отклонения | Число каналов | 8 |
| Полоса пропускания (-3 дБ, 50 Ом) | 350 МГц | |
| Время нарастания (50 Ом) | 1 нс | |
| Ограничение ПП | 20 МГц, 200 МГц | |
| Коэф. отклонения (Коткл.) | Вход 50 Ом: 1 мВ/дел…1 В/дел // Вход1 МОм: 1 мВ/дел…10 В/дел | |
| Погрешность установки Коткл. | ± 0,5 % при смещении 0 В | |
| Диапазон установки смещения | Вход 50 Ом: ± 1,6 В ( 4,95 мВ/дел); ± 4 В (5 – 9,9 мВ/дел); ± 8 В (10 – 19,8 мВ/дел); ± 10 В (20 мВ – 1 В/дел) Вход 1 МОм: ± 1,6 В (? 4,95 мВ/дел); ± 4 В (5 – 9,9 мВ/дел); ± 8 В (10 – 19,8 мВ/дел); ± 16 В (20 – 100 мВ/дел); ± 80 В (102 – 198 мВ/дел); ± 160 В (200 мВ – 1 В/дел); ± 400 В (1,02 – 10 В/дел) | |
| Входной импеданс | 50 Ом (± 2%); 1 МОм (± 2%) / 16 пФ | |
| Макс. входное напряжение | Вход 50 Ом: 5 Вскз // Вход 1 МОм:400 В макс. (DC + ACпик, ? 10 кГц) | |
| Канал горизонтального отклонения | Коэф. развертки (Кразв.) | 20 пс/дел…5000 с/дел (до 25000 с/дел при опциональном увеличении памяти) |
| Погрешность установки Кразв. | ± 2,5 ? 10-6 | |
| Синхронизация | Источники синхросигнала | Один из каналов, вход внеш. синхронизации, вход внеш. синхр-ии./10, от сети |
| Режимы запуска развертки | Автоколебательный, ждущий, однократный, стоп | |
| Вид входа | Открытый, закрытый, ВЧ и НЧ фильтры | |
| Вход внеш. синхронизации | 1 МОм (± 2 %) / 15 пФ; ± 400 мВ (внеш.); ± 4 В (внеш./10) | |
| Режимы запуска развертки | Пред- (0-100% объема памяти) и послезапуск (0-10 000 делений); удержание (2 нс – 20 с или 1 – 1 млрд событий) | |
| Диапазон внутр. синхр-ии | ±4,1 делений от центра | |
| Виды (типы) синхронизации | Основная (фронт, длительность, ТВ), интеллектуальная (глич, рант, длительность, скорость нарастания, интервал и.т.д), по шаблону, по логической последовательности, каскадная, по результатам измерений, обучаемая TriggerScan | |
| Аналого-цифровое преобразование | Разрешение по вертикали | 12 бит (до 15 бит с шагом 0,5 бита в режиме эквивалентного разрешения (ERes)) |
| Частота дискретизации | В реальном времени 10 ГГц; эквивалентная 125 ГГц (периодический сигнал) | |
| Объем памяти на канал | Стандарт 50 МБ; опции 100 МБ, 250 МБ | |
| Режимы сбора данных | В реальном времени, эквивалентный, самописец, сегментированный (30 000 сегментов с межсегментным интервалом от 1 мкс, до 65 000 сегментов при опциональном увеличении памяти) | |
| Интерполяция | Линейная, sinX/X | |
| Логический анализатор (опция HDO8k-MS) | Число цифровых каналов | 16 каналов с разделением на подгруппы D0-D7, D8-D15; возможно перераспределение каналов между подгруппами |
| Пороговые уровни | TTL, ECL, CMOS (2,5/ 3,3/ 5 В), PECL, LVDS или определенные пользователем (уровень ±10 В с шагом 20 мВ, гистерезис 100 мВ – 1,4 В с шагом 100 мВ) | |
| Погрешность установки порогового уровня | ± (3% от уст. + 100 мВ) | |
| Частота дискретизации | 1,25 ГГц | |
| Объем памяти | Стандарт 50 МБ на 16 каналов; опции 100 МБ / 125 МБ на 16 каналов | |
| Входной импеданс | 100 кОм / 5 пФ | |
| Предельные параметры входного сигнала | Максимальный уровень ± 30 Впик, частота не более 250 МГц, минимальна длительность импульса 2 нс | |
| Измерения и анализ | Автоизмерения | 38 параметров; отображение до 12 результатов + статистика, гистограммы, графики; измерение на заданном интервале по Х |
| Математика | 31 операция, включая БПФ 128 Мб/с, отображение до 12-и графиков математики, возможность двойного преобразования | |
| Допусковый контроль | По предельному значению, либо по шаблону; действия – записать, сигналы Стоп/Авария/Импульс, регистрация в LabNotebook | |
| Дополнительные возможности | Интерфейсы | Ethernet (2), USB2.0 (2), USB3.0 (4), USBTMC, GPIB (опция), DisplayPort 1.2 |
| Декодирование послед. протоколов (опция) | USB2, ARINC 429, I2C, SPI, UART, RS232, CAN, FlexRay, LIN, MIL-STD-1553, ENET, NRZ, SENT, AudioBus, DigRF 3G, DigRF V4, MIPI D-PHY CSI-2 | |
| Режим WaveScan | Поиск аномалий в захваченном сигнале (по 20 параметрам) | |
| ПО для анализа (опции) | Анализ электрич. мощности, анализ в телекоммуникациях, цифровые фильтры, анализ ЭМС, индивидуальный пользовательский интерфейс | |
| Общие данные | Дисплей | Цветной, 31 см, TFT сенсорный экран, WXGA 1280 ? 800 точек, отображение до 40 осциллограмм (каналы, растяжка, математика, память) |
| Процессор | Intel® Core™ i7-47090S Quad, 4,0 ГГц (или лучше), ОС Windows Embedded Pro 7 (64-бит), ОЗУ 16 ГБ (32 ГБ при опциональном увеличении памяти) | |
| Напряжение питания | 100 – 240 В (± 10 %), 45 – 66 Гц (автовыбор), 400 Вт/420 ВА (макс. 550 Вт/570 ВА) | |
| Габаритные размеры (ВхШхГ) | 374 ? 417 ? 280 мм | |
| Масса | 12,3 кг | |
| Комплект поставки | Шнур питания (1), делитель РР018 1:10 (4) HDO8k-MS: 16-кан. логический пробник (1), провод заземления (5), наконечник-расширитель (20), микрозажим (22) |
Комплект поставки
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф цифровой HDO8038AR | 1 - шт. |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 68188-17 |
| Производитель | TeledyneLeCroy |
| Страна производитель | США |
| Гарантия (мес.) | 36 |
