Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: АКИП
- Код товара: 13456
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
10 881 680₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: АКИП-3426-8D

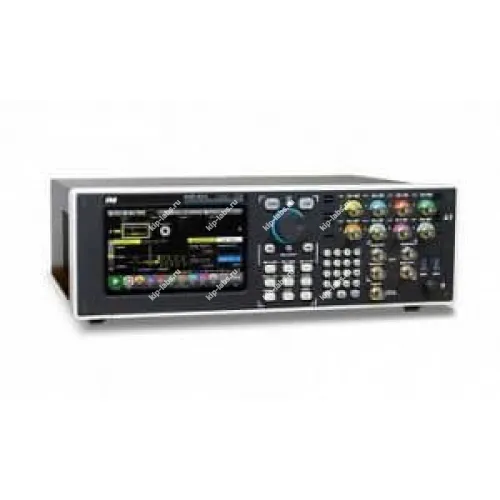

Назначение и принцип: АКИП-3426-8D - Генератор сигналов произвольной формы
Устройство АКИП-3426-8D создано для выдачи произвольных электрических сигналов с контролируемой формой огибающей; оно предназначено для проверки и настройки измерительных и испытательных схем, при этом интеграция с другими модулями упрощается за счёт совместимости с решениями АКИП.
На практике прибор генерирует как периодические, так и непериодические сигналы. Это даёт возможность воспроизводить реальные воздействия и анализировать поведение устройств в разных режимах; дополнительно агрегат часто применяется среди инструментов категории генераторы сигналов.
При эксплуатации пользователь задаёт исходные параметры сигнала, что позволяет оперативно менять форму, амплитуду и частотные характеристики для серий испытаний. При калибровке необходимо учитывать особенности подключения и требования к уровню помех, тем самым снижая вероятность искажений в измерениях.
На практике при выборе оборудования стоит обращать внимание на дискретность выходного сигнала и на наличие функций самокалибровки или стандартных интерфейсов обмена (RS-232C и т.п.). Эти параметры следует соотносить с задачами интеграции и метрологическими требованиями. Нейтрально отмечаем, что уместность указанных опций определяется конкретными условиями эксплуатации.
Функциональные опции
- формирование произвольной формы сигнала с возможностью задания огибающей и временных характеристик;
- регулировка амплитуды и смещения постоянной составляющей;
- встроенные режимы генерации стандартных сигналов (синус, прямоугольник, треугольник и др.);
- возможность программного управления и сохранения наборов параметров;
- инструменты для синхронизации с внешними приборами и тестовыми стендами.
Сферы использования
- испытательные лаборатории при проведении функциональных и стресс-тестов электронных модулей;
- разработка и верификация источников сигналов и аналоговых трактов;
- настройка и проверка средств обработки сигналов в составе стендов контроля качества;
- образовательные и исследовательские задачи, требующие гибкой генерации сигнала.
Технические характеристики генератора сигналов произвольной формы АКИП-3426-8D:
| Характеристики | Значения |
|---|---|
| Количество каналов | 8 (дифференциальные) |
| Цифровой выход | опция – 8, 16 |
| Частотный диапазон ОТ | 1 мкГц |
| Частотный диапазон ДО | 2 ГГц |
| Опорный генератор (погрешность установки частоты) | ±2×10-6 |
| Выходной уровень (минимум) | 5 мВпик-пик |
| Выходной уровень (максимум) | 1,5 Впик-пик |
| Выходной импеданс (Ом) | 50 |
| ЦАП (бит) | 16 |
| Память (СПФ) | 2 ГБ (опция – 4 ГБ) |
| Виды модуляции | АМ, ЧМ, ФМ, ЧМн, ФМн, ШИМ |
| ГКЧ | Да |
| Пакетный режим | Да |
| Экран (см, разрешение) | сенсорный, 17,8 см, 1024х600 |
| Особенности | Генератор 3 в 1 – функциональный генератор, генератор сигналов произвольных форм, генератор кодовых последовательностей. Маркерный выход. Режим формирования сигнала произвольной формы до 770 МГц. Частота дискретизации до 6,16 ГГц. Высота 3U, возможность монтажа в 19” стойку. |
| Интерфейс | USB, LAN |
Комплект поставки:
| Наименование | Кол-во |
|---|---|
| Генератор АКИП-3426-4D | 1 шт. |
| Шнур питания | 1 шт. |
| Сопроводительная документация | 1 комплект |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | АКИП |
| Страна производитель | Италия |
| Гарантия (мес.) | 12 |
