- Производитель: Rohde Schwarz
- Код товара: 13525
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
790 900₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: 1406.6000.02

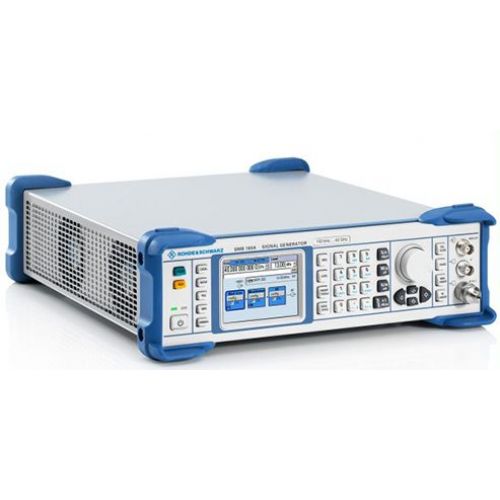

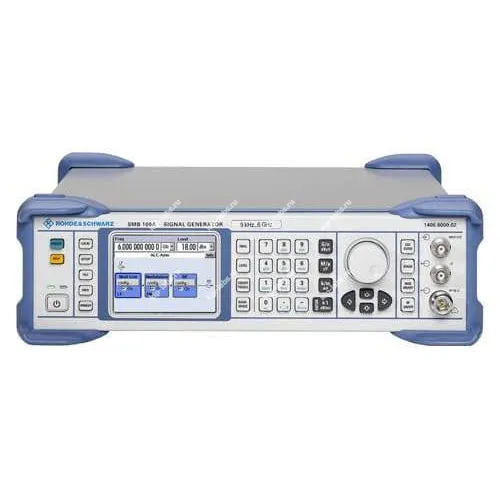

Описание модели: Генератор ВЧ-сигналов Rohde & Schwarz SMB100A
Устройство R&S SMB100A - компактный настольный СВЧ-генератор от Rohde Schwarz, созданный для формирования и проверки аналоговых высокочастотных сигналов в процессе разработки и испытаний радиочастотной техники. Диапазон рабочих частот составляет 9 кГц … 40 ГГц, при этом базовая комплектация может быть дополнена опциональными ВЧ-траками (SMB-B101 – SMB-B 140) для расширения возможностей.
Предусмотрены режимы амплитудной (АМ), частотной (ЧМ) и фазовой (ФМ) модуляций, а также импульсная модуляция, что позволяет получать на выходе как синусоидальные, так и модулированные сигналы; при этом для реализации импульсной модуляции требуется опциональный импульсный модулятор. Кроме того, регулировка выходного уровня производится электронным аттенюатором, не подверженным механическому износу, что положительно сказывается на сроке службы прибора.
Кроме того, прибор широко применяется в лабораторной практике и на производстве, и его можно отнести к классу генераторов сигналов. При необходимости устройство удобно интегрируется в стенды для испытаний и измерений.
Уместна дискретность настройки параметров и допустима самоконтроль калибровочных цепей; также возможна организация обмена данными по стандартным интерфейсам при интеграции в автоматизированные системы.
Преимущества
- широкий рабочий диапазон частот, включающий низкие и СВЧ участки;
- выходных форм сигнала благодаря низкому фазовому шуму при однополосной амплитудной (SSB) модуляции, низкому уровню широкополосного шума и подавлению негармонических составляющих;
- значительный выходной уровень мощности, компенсирующий потери при передаче сигнала к испытуемым модулям;
- модульная конструкция с калиброванными сменными блоками, упрощающая эксплуатацию и ремонт.
Область применения
R&S SMB100A применяют в производственных процессах, учебных курсах и научно-исследовательских лабораториях. Устройство рассчитано на задач, связанных с генерацией и тестированием ВЧ-сигналов.
- в качестве генератора сигнала передатчика и источника помех;

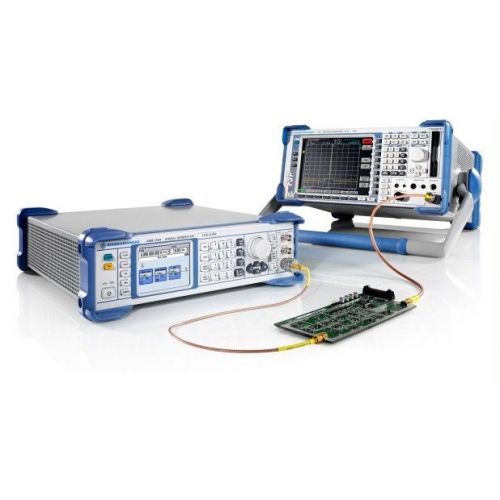

- при разработке интегральных радиочастотных схем;
- для испытаний на электромагнитную совместимость;
- при тестировании автомобильных радиоприёмников;
- в роли генератора колебаний для различных прикладных задач;
- в системах общего назначения как лабораторный прибор при выполнении НИОКР.
Комплектация генератора ВЧ-сигналов Rohde & Schwarz SMB100A:
- Кабель питания
- Руководство по эксплуатации и обслуживанию на CDROM
- Краткое руководство по быстрому запуску
Технические характеристики генератора ВЧ-сигналов Rohde & Schwarz SMB100A:
| Параметр | Значение | |
|---|---|---|
| Частота | ||
| Диапазон частот | R&S®SMB-B101 | 9 кГц – 1,1 ГГц |
| R&S®SMB-B102 | 9 кГц – 2,2 ГГц | |
| R&S®SMB-B103 | 9 кГц – 3,2 ГГц | |
| R&S®SMB-B106 | 9 кГц – 6 ГГц | |
| R&S®SMB-B112 | 100 кГц – 12,75 ГГц | |
| R&S®SMB-B112L | 100 кГц – 12,75 ГГц | |
| R&S®SMB-B120 | 100 кГц – 20 ГГц | |
| R&S®SMB-B120L | 100 кГц – 20 ГГц | |
| R&S®SMB-B140 | 100 кГц – 40 ГГц | |
| R&S®SMB-B140L | 100 кГц – 40 ГГц | |
| Время установки | Режим SCPI | < 3 мс (тип. знач. 1,6 мс |
| Режим списка | <1 мс | |
| Уровень | ||
| Максимальная выходная мощность | f = 1 МГц – 6 ГГц | >+18 дБм |
| До +25 дБм в режиме превышения номинального уровня | ||
| Нестабильность уровня | f = 200 МГц – 3 ГГц | < 0,5 дБ |
| Время установки | Режим SCPI | < 2,5 мс (тип. знач. 1,2 мс |
| Режим списка | <1 мс | |
| Подпитка | f = 1 МГц – 1 ГГц | 50 Вт / 50 В |
| f = 1 ГГц – 2 ГГц | 25 Вт / 50 В | |
| f = 2 ГГц – 6 ГГц | 10 Вт / 50 В | |
| Спектральная чистота | ||
| Гармонические составляющие | Уровень ≤ 8 дБм, f > 1 МГц | < -30 дБн |
| Негармонические составляющие | Смещение несущей > 10 кГц, f ≤ 1500 МГц | < -70 дБн (тип. знач. -85 дБн) |
| Фазовый шум в режиме SSB-модуляции | f = 1 ГГц | < -122 дБн (тип. знач. -128 дБн) |
| Смещение несущей = 20 кГц | ||
| Ширина полосы измерения = 1 Гц | ||
| Широкополосный шум | Уровень > 5 дБм | < -142 дБн (тип. знач. -152 дБн) |
| Смещение несущей > 10 кГц | ||
| Ширина полосы измерения = 1 Гц | ||
| Поддерживаемые режимы модуляции | ||
| АМ, ЧМ, ФМ | Стандартная конфигурация | |
| Импульсная | Требуется опция: SMB-K21 или SMB-K22 | Подавление в паузе >80 дБ Фронт/Срез <15 нс Частота повторения до 25 МГц |
| Максимальная девиация в режиме ЧМ | f > 3 ГГц | 16 МГц |
| Максимальная девиация в режиме ФМ | f > 3 ГГц | 160 рад |
| Импульсная модуляция | Опция (импульсный модулятор R&S®SMB-K22) | |
| Длительность фронта/среза | < 20 нс (тип. знач. 10 нс) | |
| Минимальная ширина импульса | При использовании генератора импульсов R&S®SMB-K23 (опция) | 20 нс |
| Отношение уровней в состояниях "Вкл/выкл" | > 80 дБ | |
| Возможности подключения | ||
| Дистанционное управление | Шина IEC/IEEE | |
| Ethernet (TCP/IP) | ||
| USB | ||
| Подключение периферийных устройств | USB | |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | RohdeSchwarz |
| Страна производитель | Германия |
| Гарантия (мес.) | 12 |
