Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: AnaPico
- Код товара: 13800
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
31 520₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: RFSYN20-3

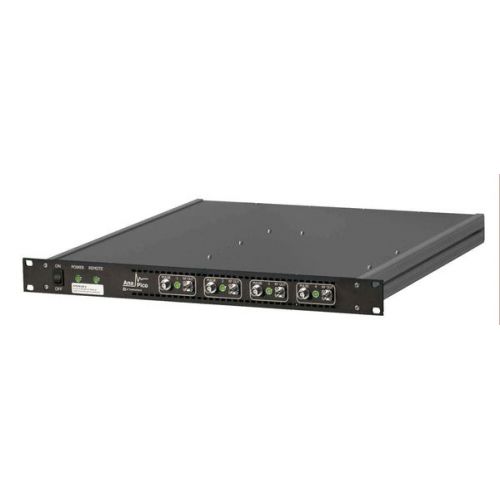

Кратко о модели: RFSYN20-3 - Синтезатор частот
RFSYN20-3 - компактный и универсальный источник сигналов с рабочим диапазоном до 20 ГГц, разработанный компанией AnaPico, при этом прибор сочетает быструю перестройку частоты с хорошими показателями фазового шума и качеством выходного сигнала.
Одноканальная версия предлагается как в виде платы для встраивания, так и в исполнении с компактным корпусом, дисплеем и элементами управления на передней панели. Многоканальный вариант RFSYN20-X выпускается в конфигурациях на 1, 2, 3 или 4 канала и предназначен для установки в стандартный 1U 19’ шкаф.
Для поддержания высокой фазовой когерентности все радиочастотные каналы синхронизируются с общим опорным сигналом, что позволяет применять устройство в задачах, требующих согласованности каналов. Интерфейсы включают USB, LAN и параллельный порт, а управление реализуется через набор команд SCPI 1999; такая комбинация интерфейсов упрощает интеграцию в существующие испытательные стенды и автоматизированные системы.
Поддержка стандартных средств связи полезна там, где требуется дискретное управление или централизованный контроль оборудования.
Ключевые особенности
- Рабочий диапазон сигнала - до 20 ГГц.
- Компактная и модульная архитектура, подходящая для встраивания или настольного использования.
- Быстрая скорость переключения частоты и стабильный уровень фазового шума.
- Одноканальные варианты в виде модуля или в корпусе с дисплеем и передней панелью управления.
- Многоканальная серия RFSYN20-X в конфигурациях 1, 2, 3 или 4 каналов в 1U 19’ корпусе.
- Фазовая когерентность каналов достигается их фиксацией на едином опорном источнике.
- Интерфейсы управления: USB, LAN и параллельный порт; поддержка команд SCPI 1999.
Где применяется
- Лабораторные измерения и стендовые испытания в радиоэлектронике.
- Разработка и тестирование компонентов СВЧ и микроволновых систем.
- Сборка многоканальных испытательных установок, где требуется согласованность каналов; более подробные решения можно искать среди генераторы сигналов.
- Испытания телекоммуникационного и радиосвязного оборудования.
Технические характеристики генератора:
| Параметр | Значение |
|---|---|
| Количество каналов | 3 |
| Частотный диапазон ОТ | 100 кГц (от 9 кГц с опцией 9K) |
| Частотный диапазон ДО | 20 ГГц |
| Опорный генератор (погрешность установки частоты) | ±5 10-7 |
| Выходной уровень (минимум) | 0 дБм |
| Выходной уровень (максимум) | +18 дБм |
| Выходной импеданс (Ом) | 50 |
| Виды модуляции | ИМ |
| Разрешение по частоте | 0,01 Гц |
| Фазовый шум | (1 ГГц, отстройка 20 кГц) -130 дБн/Гц |
| Переключение частоты | 200 мкс 200 мкс (5 мкс с опцией FS) |
| Возможность монтажа в стандартную стойку 19 дюймов, высота корпуса 1U | Есть |
| Интерфейс | USB, LAN, SCPI Version 1999.0 |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Синтезатор частот RFSYN20-3 | 1 шт. |
| 2 | Кабель питания | 1 шт. |
| 3 | Руководство пользователя | 1 шт. |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | AnaPico |
| Страна производитель | Швейцария |
| Гарантия (мес.) | 24 |
