- Производитель: АКИП
- Код товара: 13521
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
120 510₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: АКИП-3420/2

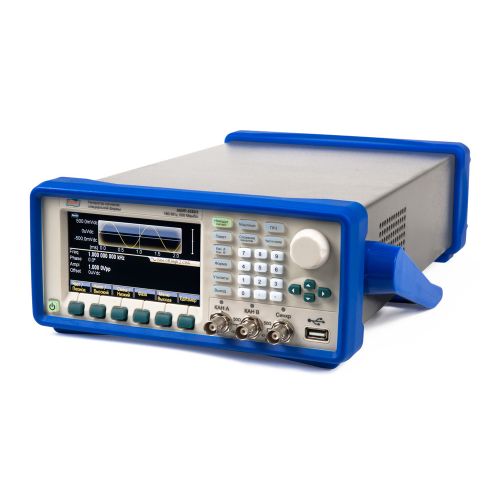

Назначение и принцип: АКИП-3420/2 - Генератор сигналов специальной формы
Аппарат АКИП-3420/2 от АКИП служит для формирования сигналов нестандартной формы; при этом устройство используют при синтезе тестовых волн и воспроизведении нестандартных временных профилей, что расширяет возможности подготовки испытаний.
Прибор поддерживает режимы генерации как заранее заданных, так и произвольных форм сигналов, что облегчает адаптацию к различным испытательным сценариям. Устройство относится к классу генераторы сигналов.
Генератор АКИП-3420/2 позиционируют как экономичное решение для задач разработки и проверки радиоэлектронной аппаратуры; прибор способен воспроизводить установленные и произвольные формы сигналов с расширенными частотными характеристиками.
При калибровке важна дискретность настроек, что позволяет точно задавать требуемые параметры. При эксплуатации рекомендуется использовать функции самоконтроля и стандартные интерфейсы для интеграции с измерительной техникой.
Функциональные опции
- Генерация программируемых произвольных форм с возможностью регулировки амплитуды и временных характеристик.
- Конфигурирование временных интервалов и шаблонов для последовательного воспроизведения сложных последовательностей.
- Режимы имитации помех и тестовых паттернов для оценки устойчивости электронных цепей.
- Синхронизация с внешними опорными сигналами и формирование триггерных импульсов для согласованной работы с другими приборами.
- Интеграция в автоматизированные стенды с возможностью управления по командному интерфейсу.
Сферы использования
- проведение лабораторных исследований и разработка электронных устройств;
- оценка помехозащищённости и стресс-тестирование приёмных трактов;
- калибровка и подтверждение пригодности измерительных систем;
- использование на промышленных контрольных стендах и при серийном тестировании;
- учебные лаборатории для практической отработки методов формирования сигналов.
Дополнительная комплектация:
- Опция 100 - Термостатированный опорный генератор для АКИП-3420.
Отличительные особенности:
- Два полностью независимых источника колебаний («2 в 1»): стандартных (синус, прямоуг., треугольник, импульс, шум) и функциональных сигналов (145 форм), редактирование сигналов произвольной формы (7 ячеек памяти);
- Диапазон частот (синус): до 120 МГц;
- Максимальное разрешение по частоте 1 мкГц;
- Внутренний опорный генератор: ±2х10-6 (опция: ±2x10-7);
- 13 видов модуляции, включая: АМ, ЧМ, ФМ, ЧМн, ШИМ, квадратурная фазовая манипуляция (QPSK), СУМ (наложение сигналов) и др.;
- Режим свипирования (ГКЧ), пакетный режим (Burst) с функцией непрерывной корректировки фазы;
- Режим сложения каналов;
- Формирование выходного сигнала путем задания гармоник (50 макс.);
- Встроенный частотомер до 350 МГц;
- Графический ЖК-дисплей с диагональю 11 см;
- Интерфейсы USB и LAN;
- Усилитель мощности до 2 Вт, 50 Ом (опция);
- Опция 100: термостатированный опорный генератор (стабильность: ±2x10-7).
Технические характеристики:
| Параметр | Значение |
|---|---|
| Основные выходные параметры | |
| Частотный диапазон | |
| Cинус | 1 мкГц … 120 МГц |
| Прямоугольный/импульс | 1 мкГц … 40 МГц |
| Пила | 1 мкГц … 30 МГц |
| СПФ | 1 мкГц … 30 МГц |
| Разрешение | от 1 мкГц (12 разрядов) |
| Погрешность уст. частоты | Стандартно: ±2х10-6 + 1 мкГц С опцией: 100: ±2×10-7 |
| Погрешность уст. частоты | Стандартно: ±2х10-6 + 1 мкГц С опцией: 100: ±2×10-7 |
| Выходной уровень | Частота ≤ 40 МГц: 1 мВпп ... 10 Впп (50 Ом); 2 мВпп … 20 Впик (1 МОм) Частота ≤ 80 МГц: 1 мВпп … 5 Впп (50 Ом); 2 мВпп … 10 Впп (1 МОм) Частота ≤ 120 МГц: 1 мВпп … 2,5 Впп (50 Ом); 2 мВпп … 5 Впп (1 МОм) Частота > 120 МГц: 1 мВпп … 2 Впп (50 Ом); 2 мВпп … 4 Впп (1 МОм) |
| Разрешение | 1 мВпп (уровень ≥ 1 Впп, 50 Ом), 2 мВпп (уровень ≥ 2 Впп, 1 МОм) 0,1 мВпп (уровень < 1 Впп, 50 Ом), 0,2 мВпп (уровень < 2 Впп, 1 МОм) |
| Погрешность уст. уровня | ±(1% от уст. + 2 мВпп) |
| Постоянное смещение | ±5 В (на 50 Ом), макс. разрешение 0,1 мВ, погрешность ±(1% от установленной + 2 мВ + 0,5% от амплитуды) |
| Длина памяти | 4…16384 точек |
| Выходное сопротивление | 1 МОм / 50 Ом |
| Синусоида | |
| Уровень гармоник относительно уровня основной частоты | ≤-60 дБн в диапазоне до 10 МГц ≤-55 дБн в диапазоне до 80 МГц ≤-50 дБн в диапазоне до 100 МГц ≤-45 дБн в диапазоне свыше 100 МГц |
| Сумма гармонические искажений | ≤ 0,1% (на частотах до 20 кГц) |
| Прямоугольник, импульс, пила | |
| Время нарастания прямоугольника | ≤ 8 нс |
| Скважность | 0,1 % - 99,9 % |
| Время нарастания импульс | 4 нс … 100 мкс |
| Длительность импульса | 10 нм … 1000 с |
| Асимметричность (пила) | 0% … 100% |
| Частота дискретизации | |
| Частота дискретизации | Короткая память (кан.А/кан.B): 500 МГц Длинная память (кан.A): 1 мкГц … 125 МГц, разрешение 1 мкГц |
| Длина памяти | Короткая память (кан.А/кан.B): 16384 фиксированное значение Длинная память (кан.A): 6 точек … 1 048576 точек |
| Разрешение ЦАП | 14 бит |
| Виды модуляции | АМ, ЧМ, ФМ, ШИМ, СУМ, ЧМн (FSK, 4FSK, QFSK), ФМн (PSK, 4PSK, 4PSK), АМн (ASK, OSK) |
| Частота модуляции | 1 мГц … 100 кГц (АМ, ЧМ, ФМ, ШИМ), 1 мГц … 1 МГц (СУМ) |
| Глубина АМ | 0% … 120% |
| Девиация фазы ФМ | 0° … 360° |
| Девиация ШИМ | 0% … 99% |
| Амплитуда СУМ | 0% … 100% |
| Частота манипуляции | 1 мГц … 1 МГц |
| Частота скачка | 1 мкГц … макс. Выходной частоты |
| Источник модуляции | Внутренний, внешний |
| Свипирование (ГКЧ) | |
| Режимы свипирования | 1 мс … 500 с |
| Время задержки/ возврата/ интервала | 0 … 500 с |
| Время задержки/ возврата/ интервала | 0 … 500 с |
| Пакетный режим | |
| Формы сигналов | Синус, прямоугольник, пила/ треугольник и др. |
| Число импульсов в пакете | 1 … 1x108 |
| Период повторения | 1 мкс … 500 с |
| Режим управления | Внутренний (авто)/внешний (запуск ТТЛ по нарастающему фронту (по строб-импульсу))/ ручной однократный запуск |
| Режим сложения | |
| По частоте | Отношение частот / разность частот |
| По амплитуде | Разность амплитуд/ разность смещений |
| Объединение формы | Объединяемые амплитуды: 0% ~ 100% |
| Параметры дополнительных входов/выходов | |
| Вход внешнего опорного сигнала | 10 МГц ± 50 Гц; входной уровень: 100 мВпп … 5 Впп; 300 Ом |
| Выход опорного сигнала | 10 МГц; уровень: > 1 Впп; 50 Ом |
| Синхровыход (SYNC) | Выходной уровень: TTL; время нарастание: ≤ 10 нс; выходное сопротивление: 50 Ом |
| Вход/Выход синхронизации | Вход/выход уровень: TTL; вход/выход сопротивление: 1 кОм |
| Вход внешней модуляции | Входное уровень: ± 2,5 Впп (глубина модул. 100 %); входное сопротивление: 10 кОм |
| Частотомер | |
| Частотный диапазон | 10 мГц…350 МГц (100 нс…20 с); время счета 1 мс…100 с |
| Чувствительность | 20 мВскз…5 Вскз |
| Общие данные | |
| ЖК-дисплей | Графический цветной (TFT, диагональ 11 см), 480х272 точек |
| Память | 7 ячеек (пользовательские СПФ), 1 ячейка (гармоника) |
| Напряжение питания | 220 В (± 22 В), 47~53 Гц |
| Рабочие условия | 0…40°С, 80% |
| Интерфейс | USB, LAN |
| Габаритные размеры, масса | 367 × 256 × 106 мм; 3,7 кг |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1. | Генератор сигналов специальной формы АКИП-3420/2 | 1 |
| 2. | Сетевой шнур | 1 |
| 3. | Соединительный кабель BNC-BNC | 1 |
| 4. | Программное обеспечение | По запросу |
| 5. | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 70738-18 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
