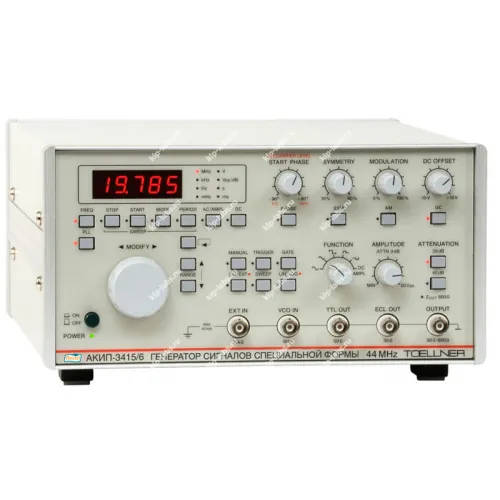

Описание модели: АКИП-3415/6 - Генератор сигналов специальной формы
Прибор АКИП-3415/6 предназначен для генерации сигналов специальной формы. Он применяется для воспроизведения нестандартных электрических импульсов при испытаниях и наладке оборудования; разработчик - АКИП.
Аппарат оснащён набором параметров для задания формы выходного сигнала и регулировки амплитудных характеристик, при этом он относится к классу генераторы сигналов.
При необходимости проверяют совместимость с интерфейсами, что позволяет одновременно оценивать возможности самокалибровки.
Дополнительно, перед установкой уместно проверить соответствие интерфейсов и опции самокалибровки. При необходимости эти проверки выполняют до интеграции оборудования.
Преимущества
- Возможность генерации нестандартных сигналов специальной формы для моделирования сложных условий.
- Расширенные возможности регулировки параметров формы и уровней амплитуды.
- Простая интеграция в испытательные стенды и лабораторные установки.
- Стабильное воспроизведение сигналов при повторных запусках.
Область применения
- Проведение испытаний электронных блоков и модулей.
- Калибровка и регулировка систем обработки сигналов.
- Моделирование нестандартных воздействий в лабораторных исследованиях.
- Также используется в учебных и научно-исследовательских лабораториях.
Описание генератора сигналов АКИП-3415/6
Функциональный генератор АКИП-3415/6 представляет собой измерительный прибор для получения электрических сигналов из набора предустановленных форм, что делает его применимым в задачах тестирования и моделирования. Устройство объединяет генератор и встроенный усилитель, при этом усилитель позволяет повышать уровень выходного сигнала до 30 Впик-пик.
Корпус прибора выполнен из алюминия, что повышает стойкость к механическим воздействиям. Прибор характеризуется компактными размерами, поэтому он помещается в ограниченном рабочем пространстве и подходит для научных исследований, лабораторных работ, производственных задач, диагностики и ремонта РЭА.
Отличительные особенности:
- 1 выходной канал;
- Диапазон частот: 1 мГц – 44 МГц (импульс, TTL, ECL), 1 мГц – 22 МГц (остальные формы сигналов);
- Высокое выходное напряжение: 7 мВ…20 Впик-пик; 3 Впик-пик…10 Впик-пик в импульсе;
- Стандартные сигналы: синусоида, прямоугольник, треугольник, импульс;
- Режим ГКЧ (свипирование), АМ;
- Режим усилителя (вход внешнего сигнала);
- Выход ECL и ТТЛ-уровня;
- Вход внешней модулирующей частоты (VCO);
- Встроенный частотомер;
- Защита выхода от обратных напряжений;
- Компактный размер, алюминиевый корпус;
Технические характеристики:
| Параметр | Значение |
|---|---|
| Выходные параметры | |
| Частотный диапазон | 1 мГц – 22 МГц (все формы сигналов) |
| Погрешность установки частоты | ±1 е.м.р. (<5% от полной шкалы в используемом масштабе) 2×10-6 в режиме PLL (автоматическая фазовая подстройка частоты) 5 % от полной шкалы от 1 мГц до 10 Гц |
| Выходной уровень | 7 мВ…20 Впик-пик; 3 Впик-пик…10 Впик-пик в импульсе |
| Выходное сопротивление | 50 / 600 Ом (переключаемое) |
| Защита выхода | Защита от обратного напряжения ≤120 В (опция) |
| Ослабление | 30 дБ (регулируемое +20 дБ) 40 дБ (фиксированное) |
| Постоянное смещение | |
| Диапазон (AC + DC) | ±10 В |
| Синусоида | |
| Суммарные гармонические искажения на частотах до 100 кГц | <0,5 % |
| Уровень гармоник в выходном сигнале | 26 дБн до 22 МГц |
| Прямоугольник | |
| Время нарастания / спада | <28 нс |
| Выброс | <5 % |
| Скважность | 10% - 90% |
| Треугольник | |
| Нелинейность | <1% для частот < 100 кГц |
| Импульс | |
| Время нарастания/спада | <28 нс |
| Выброс | <5 % |
| Измерение симметрии | |
| Диапазон | 10% - 90% |
| Максимальная частота для всех сигналов | До 2,2 МГц |
| Постоянное напряжение | |
| Диапазоны | 0…±0,1 В, 0…±1 В, 0…±10 В (50/ 600 Ом) |
| ГКЧ | |
| Формы несущей | Все формы сигналов |
| Время качания | 1 мс – 1000 с |
| Закон качания | Линейный / логарифмический |
| Тип качания | Возрастание/ убывание |
| Источник синхронизации | Внешний, внутренний, ручной |
| Режимы усиления | |
| Усиление | 14 дБ (регулируемое) |
| Диапазон усиления | 0…12 МГц |
| Суммарные гармонические искажения | < 0,2 % до 100 кГц |
| Сопротивление входа | 10 кОм |
| Входы/выходы | |
| Выход синхронизации | Сигнал ЭСЛ и ТТЛ-уровня, 50 Ом |
| Вход внешней модуляции | 5 В, изменение частоты 1:1000 |
| Выход модуляции | 0…5 В, изменение частоты 1000:1 |
| Внешний вход | Вход усилителя (Uвх. макс. = 15 Вскз) и частотомера |
| Частотомер | |
| Диапазон частот | 10 Гц до 50 МГц |
| Разрешение | 4 разряда с автовыбором диапазона |
| Погрешность | <10-5 |
| Входное напряжение | Уровень ТТЛ |
| Входное сопротивление | 10 кОм, 120 пФ |
| Защита входа | 15 Вскз |
| Общие характеристики | |
| Напряжение питания | ~115/230 В (± 10 %), 43 - 63 Гц (потребление 40 ВА) |
| Габаритные размеры | 265 × 147 × 330 мм |
| Рабочая температура | 0…50 °С |
| Масса | 5 кг |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Генератор сигналов специальной формы АКИП-3415/6 | 1 |
| 2 | Сетевой шнур | 1 |
| 3 | Соединительный кабель (BNC) | 1 |
| 4 | Нагрузка 50 Ом | 1 |
| 5 | Адаптер BNC-гнездо 4 мм | 1 |
| 6 | Адаптер BNC – штекер 4 мм | 1 |
| 7 | Тройник BNC | 1 |
| 8 | Аттенюатор 40 дБ | 1 |
| 9 | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
