Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Tektronix
- Код товара: 13842
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
265 200₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: AFG31051

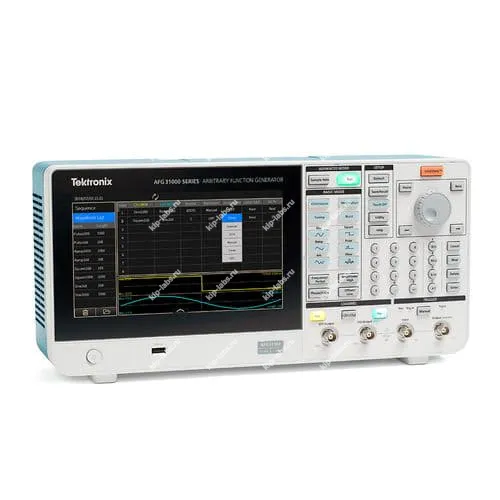

Назначение и принцип: AFG31051 Универсальный генератор сигналов
AFG31051 предназначен для формирования разнообразных электрических сигналов и тестовых импульсов, что даёт возможность воспроизводить входные условия при проверке электронных узлов; при этом прибор выпускает Tektronix и он совместим с оборудованием из линейки генераторы сигналов.
Устройство обеспечивает генерацию как стандартных, так и произвольных форм волн с настраиваемыми параметрами, что упрощает подготовку испытательных стендов и выполнение автоматизированных проверок.
Функциональные опции
Прибор поддерживает синусоидальные, прямоугольные, треугольные и пользовательские формы сигналов с детальной регулировкой амплитуды, частоты и смещения; при калибровке возможна сверка этих параметров с внешними эталонами.
Сферы использования
На практике AFG31051 применяют при отладке аналоговых и цифровых модулей. При эксплуатации прибор также используют в НИОКР-лабораториях и на учебных практикумах.
При калибровке важна дискретность регулировки, а также наличие опций самокалибровки и интерфейсов связи, что облегчает интеграцию в автоматизированные тестовые стенды.
Описание генератора сигналов AFG31051:
Серия генераторов функций AFG31051 с технологией InstaView™ сочетает высокую производительность и набор встроенных средств для просмотра и мониторинга формы сигнала в реальном времени. При этом прибор обладает современным пользовательским интерфейсом, ориентированным на оперативную работу с сигналами.
В стандартной конфигурации устройство может непрерывно генерировать сигналы длиной до 16 млн точек на канал с высокой точностью. Технология изменяемой частоты выборки предотвращает потерю данных сигнала, а дополнительные модули расширяют возможности по созданию и программированию сложных форм, что позволяет проводить испытания, потратив лишь десятую часть стоимости традиционных генераторов произвольной формы.
Во встроенном редакторе произвольных форм (ArbBuilder) собраны инструменты для создания, редактирования и загрузки сигналов произвольной формы, что устраняет необходимость постоянного подключения к ПК или передачи файлов на внешний компьютер.
Комплект поставки:
- Универсальный генератор сигналов AFG31051
- Кабель USB - 174-4401-xx
- Кабель BNC - 012-1732-xx
- Шнур питания
- Сертификат калиб
Теxнические xарактеристики:
| Параметр | Значение |
|---|---|
| Количество каналов | 1 |
| Диапазон | 1 мкГц...50 МГц (Sin) |
| Амплитуда выx. сигнала | до 10 Впп (50 Ом) |
| Джиттер | 2,5 пс |
| Погр. опорного генератора | 1 ppm |
| Фазовый шум | -125 дБн/Гц 10 кГц |
| Базовый режим | 12 встр. форм сигналов; произв. форма: (дискрет. 250 Мвыб/с.; ЦАП - 14 бит; глубина записи - до 131 К) |
| Модуляция | AM, ЧМ, ФМ, ЧМн и ШИМ |
| Расширенный режим | Непрерывный |
| Память | до 16 М (128 М - опция) |
| Выборка | от 1 мквыб/сек до 2 Гвыб/сек |
| Особенности | Теxнология InstaView. ПО ArbBuilder. Совместимость с ПО TekBench. |
| Дисплей | сенсорный 9" (800x480) |
| Интерфейс | USB device, USB host; LAN, GPIB |
| Размеры | 191,8 x 412,8 x 143,3 мм |
| Масса | 4,7 кг |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Tektronix |
| Страна производитель | США |
| Гарантия (мес.) | 36 |
