- Производитель: TABOR
- Код товара: 13894
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
1 990 500₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: WS8351

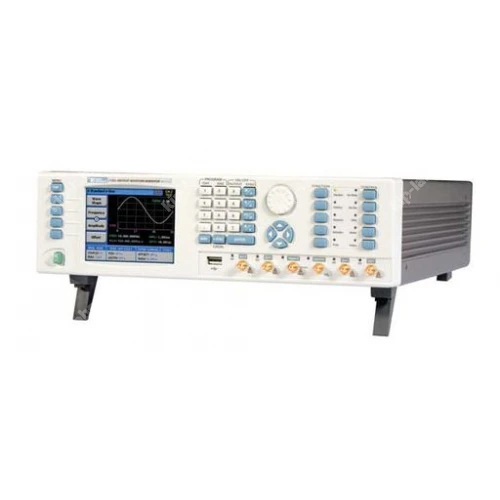

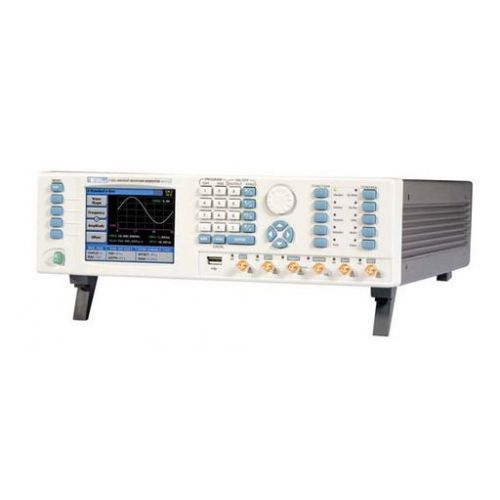

Описание модели: Генератор WS8351
Генератор WS8351 служит источником опорных электрических сигналов. Устройство выпускается компанией TABOR и входит в класс генераторы сигналов.
Прибор сконцентрирован на формировании сигналов стандартных типов, при этом параметры и режимы работы устанавливаются пользователем через органы управления.
Преимущества
Конструкция модели ориентирована на удобство эксплуатации. Также интерфейс облегчает доступ к основным настройкам.
- Компактная конструкция облегчает размещение на рабочем столе.
- Панель управления с интуитивной логикой сокращает время подготовки к работе.
- Стабильный уровень выходного сигнала обеспечивает повторяемость результатов измерений.
- Наличие множества стандартных режимов упрощает включение в стенды проверки.
Область применения
Прибор применяют для задач испытаний и поверки. Это делает его востребованным в лабораториях и сервисных центрах.
- лабораторные исследования и метрологические работы
- проверка и настройка радиоэлектронных узлов
- промышленная отладка и стендовые испытания
- учебные практикумы и демонстрации
В отдельных задачах уместна дискретность выходного сигнала; кроме того, возможна организация внешних интерфейсов и протоколов обмена в соответствии с требуемыми условиями.
Подробное описание генератора WS8351
Устройство серии WaveStandard WS8351 предназначено для формирования сигналов специальной формы и реализует функции генератора сигналов произвольной формы, импульсных сигналов и паттернов. При этом генератор объединяет в одном приборе возможности для тестирования аналоговых, цифровых и смешанных устройств, что позволяет инженерам работать с разными классами сигналов на одном инструменте.
Pulse Composer - встроенный модуль для создания сложных импульсных последовательностей и паттернов; он поддерживает многоуровневые и PAM (n) сигналы и обеспечивает скорость передачи данных до 350 Мбит / с в режимах NRZ и RZ (минимальное время перехода). Это особенно актуально для многоуровневых и PAM (n) применений, таких как LED, CAN, QPHY, FlexRay, а также для имитации и тестирования среды Ethernet: 100 Мбит / с (100BASE-T), более поздний гигабитный Ethernet (1000BASE-T) или стандарт 802.3an (10GBASE-T), использующий PAM-16.
При необходимости допустимо учитывать дискретность выходных сигналов и вопросы интеграции внешних интерфейсов, например при организации обмена данными через стандартные последовательные порты.
Технические характеристики:
| Параметр | Значение |
|---|---|
| Количество каналов | 1 |
| Частотный диапазон ОТ | 1 мкГц |
| Частотный диапазон ДО | 350 МГц |
| Опорный генератор (погрешность установки частоты) | +-1x10-6 |
| Выходной уровень (минимум) | 100 мВпик-пик |
| Выходной уровень (максимум) | 4 Впик-пик |
| Выходной импеданс (Ом) | 50 |
| ЦАП (бит) | 14 |
| Память (СПФ) | 512 кБ |
| Виды модуляции | АМ, ЧМ, ЧМн, АМн, ФМн |
| ГКЧ | Да |
| BURST Пакетный режим | Да |
| Экран (см, разрешение) | ЖК, 320x240, 10,16 см |
| Особенности | Режим последовательного формирования произвольного сигнала из различных сегментов с возможностью циклического повторения сегмента в последовательности. Стандартные формы – 10 видов. ПО ArbConnection для формирования сигнала произвольной формы. |
| Интерфейс | USB, LAN, GPIB |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | TABOR |
| Страна производитель | Израиль |
| Гарантия (мес.) | 36 |
