- Производитель: АКИП
- Код товара: 13553
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
62 530₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: АКИП-3408/2
Расширенное описание на АКИП-34082 в формате PDF.pdf

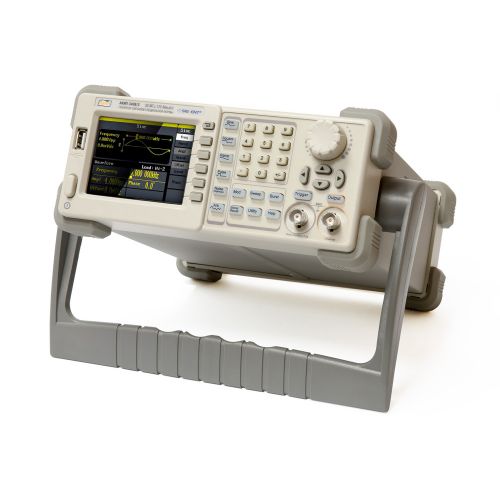

Кратко о модели: АКИП-3408/2 - Генератор сигналов специальной формы
Генератор специальной формы АКИП-3408/2 используется для синтеза нестандартных временных и спектральных сигналов. Устройство предназначено для воспроизведения сложных форм выходных импульсов.
Прибор выпускается производителем АКИП и рассчитан на лабораторное и стендовое применение; при этом модель включена в семейство генераторы сигналов, что облегчает её интеграцию в измерительные комплексы и испытательные установки. За счёт этого адаптация к существующим методикам испытаний становится проще.
Ключевые особенности
Прибор предлагает набор функций для формирования разнообразных сигналов, при этом интерфейс управления предоставляет удобные средства настройки параметров для оператора.
- генерация сигналов специальной формы и их параметрическая настройка;
- регулировка временных и амплитудных характеристик;
- возможность интеграции в лабораторные стенды и измерительные комплексы;
- инструменты для точной подстройки формы сигнала и воспроизводимости результатов.
Где применяется
Устройство применяют при испытаниях радиоэлектронных узлов, для проверки алгоритмов обработки сигналов и при моделировании помех. В итоге это облегчает воспроизведение экспериментальных условий.
В ряде задач ценится дискретность формирования сигналов и возможность самокалибровки; что позволяет использовать прибор в сценариях с повышенными требованиями к воспроизводимости. Интеграция через стандартные интерфейсы к системам контроля и регистрации данных также может быть востребована.
Дополнительная комплектация:
(Поставляется по отдельному заказу)
Отличительные особенности:
- 1 канал;
- Диапазон частот (синус): 1 мкГц – 10 МГц; для прямоугольного сигнала до 5 МГц;
- Разрешение по частоте 1 мкГц;
- Разрядность ЦАП 14 бит; частота дискретизации 125 МГц; память 16 кБ;
- Использование прямого цифрового синтеза (DDS);
- Внутренний опорный генератор: ±1*10-4 (опция: ±2×10-7);
- Стандартные формы сигнала (5 видов): синусоидальный, прямоугольный, треугольный/пила, импульс, белый шум;
- Режим формирования сигнала произвольной формы до 5 МГц (46 форм);
- Виды модуляции: АМ, DSB-AM, ЧМ, ФМ, АМн, ЧМн, ШИМ;
- Режим: ГКЧ (свипирование), формирование пакета (Burst) 1 …50000 импульсов (при мин. длит. 1 мкс), период повтор. пакетов 1 мкс…500 с, нач. фаза 0º - 360º;
- Синхронизация (вход и выход);
- Интерфейс USB (ДУ, программирование), опция USB-GPIB адаптер;
- ПО для формирования сигналов СПФ (EasyWave);
- Цветной графический дисплей (диаг. 8,9 см, 320х240).
Технические характеристики:
| Параметр | Значение |
|---|---|
| Выходные параметры (Кан 1/Кан 2) | |
| Частотный диапазон (для синуса) | 1 мкГц – 10 МГц |
| Разрешение | 1 мкГц |
| Погрешность установки частоты | ±1*10-4 (опция: ±2×10-7) |
| Выходной уровень (50 Ом) | 2 мВ - 10 Впик-пик (≤ 10 МГц) 2 мВ - 5 Впик-пик ( 10 МГц)> |
| Выходное сопротивление | 50 Ом |
| Синусоида | |
| Погрешность установки уровня на 1 кГц | ± (0,01×А + 2 мВ), при А<1 В ± (0,01×А + 10 мВ), при А≥1 В где А - установленное значение амплитуды (размах), мВ |
| Фазовый шум | -108 дБн/Гц при отстройке 10 кГц |
| КНИ (коэфф. нелин. искажений) | < 0,2 % (до 20 кГц, 1 Впик-пик) |
| Коэффициент гармоник | < -60 дБн от 0 до 1 МГц, <-55 дБн свыше 1 МГц до 10 МГц, < -50 дБн свыше 10 МГц до 30 МГц |
| Постоянное смещение | |
| Диапазон | ±4,999 В |
| Погрешность установки | ±(0,01×С + 5 мВ) при С<1 В ±(0,05×С + 5 мВ) при С≥1 В где С – величина смещения, мВ |
| Прямоугольник | |
| Частотный диапазон | 1 мкГц – 5 МГц |
| Время нарастания/спада | < 24 нс |
| Выброс | < 5% |
| Перестраиваемая скважность | 20 – 80 % |
| Погрешность установки скважности | ±1 % + 20 нс (для скважности 50 %) |
| Джиттер | 500 пс + 0,001% от периода |
| Пила, треугольник | |
| Диапазон частот | 1 мкГц – 300 кГц |
| Нелинейность | <0,1% |
| Симметрия | 0 – 100,0% |
| Импульс | |
| Диапазон частот | 500 мкГц – 5 МГц |
| Длительность импульса | От 48 нс (разрешение 1 нс) |
| Время нарастания/спада | 20 нс – 1600 с |
| Диапазон изменения скважности | 0,1% - 99,9% |
| Выброс | < 5% |
| Джиттер | 500 пс + 0,001% от периода |
| Белый шум | |
| Полоса частот (белый шум) | 5 МГц (- 3 дБ) |
| Произвольная форма (СПФ) | |
| Диапазон частот | 1 мкГц – 5 МГц |
| Длина памяти | 16 тысяч точек |
| Разрешение ЦАП | 14 бит |
| Частота дискретизации | 125 МГц |
| Мин. время нарастания/спада | 8 нс |
| Джиттер | 8 нс |
| Память | 10 форм сигналов (энергонезависимая) |
| Пакетный режим | |
| Формы сигналов | Синус, прямоугольник, пила, СПФ, импульс |
| Виды запуска | По счету (1 … 50000 имп. – при мин. длит. 1 мкс), непрерывный, по строб-импульсу) |
| Нач./конеч. фаза | 0° - +360° |
| Период повторения | 1 мкс – 500 с |
| Источник строб-импульса | Внешний |
| Источник синхронизации | Внешний, внутренний, ручной |
| АМ, ЧМ | |
| Формы несущей | Синус, прямоугольник, пила, СПФ |
| Модулирующее колебание (внутреннее) | Синус, прямоугольник, пила, шум, СПФ (2 мГц - 20 кГц) |
| Коэффициент АМ | 0 - 120 % (АМ) |
| Девиация частоты | 0 – 0,5*полоса пропускания, разрешение 1 мГц |
| ФМ | |
| Формы несущей | Синус, прямоугольник, пила, СПФ |
| Модулирующее колебание (внутреннее) | Синус, прямоугольник, пила, шум, СПФ (2 мГц - 20 кГц) |
| Диапазон установки девиации фазы | 0º - 360,0º, разрешение 0,1º |
| ЧМН, АМН | |
| Формы несущей | Синус, прямоугольник, пила, СПФ |
| Модулирующее колебание (внутреннее) | Прямоугольник (скважность 50 %, 2 мГц – 50 кГц) |
| ШИМ | |
| Диапазон частот | 500 мкГц – 20 кГц |
| Модулирующее колебание (внутреннее) | Синус, прямоугольник, пила, СПФ |
| ГКЧ | |
| Формы несущей | Синус, прямоугольник, пила, СПФ |
| Время качания | 1 мс - 500 с |
| Закон качания | Линейный или логарифмический |
| Тип качания | Возрастание или убывание |
| Источник синхронизации | Внешний, внутренний, ручной |
| Параметры дополнительных входов/выходов | |
| Вход внешней синхронизации | Входной уровень: TTL; длительность импульса: > 100 нс; входное сопротивление: > 5 кОм |
| Выход SYNC | Входной уровень: TTL; длительность импульса: > 50 нс; выходное сопротивление: 50 Ом; максимальная частота: 2 МГц |
| Общие данные | |
| ЖК-дисплей | Цветной графический, диагональ 8,9 см, разрешение: 320х240 |
| Напряжение питания | 220 В (± 15 %), 50 / 60 Гц |
| Габаритные размеры | 105 × 229 × 281 мм |
| Масса | 2,6 кг |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1. | Генератор сигналов специальной формы АКИП-3408/2 | 1 |
| 2. | Сетевой шнур | 1 |
| 3. | Руководство по эксплуатации | 1 |
| 4. | USB кабель | 1 |
| № | Наименование |
|---|---|
| 1. | Адаптер GPIB-USB |
| 2. | Опция 100 (термостатированный ОГ ±2×10-7 в год) |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 66780-17 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 36 |
