- Производитель: АКИП
- Код товара: 13573
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
1 281 545₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: АКИП-7SG396

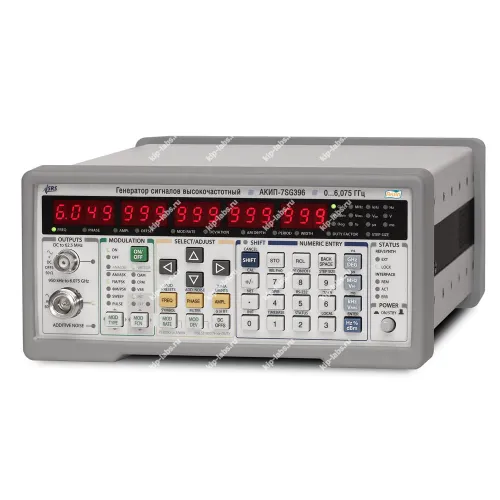

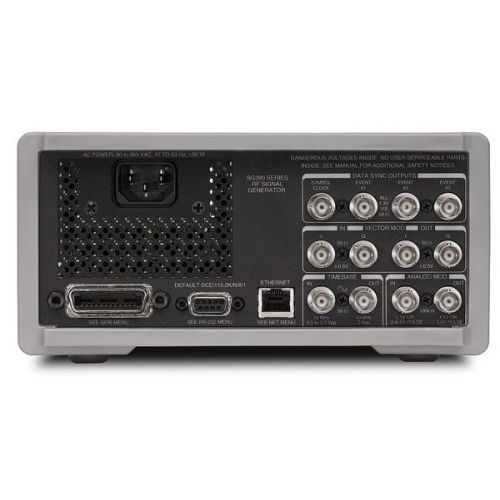

Назначение и принцип: АКИП-7SG396 - Генератор ВЧ сигналов векторный
АКИП-7SG396 - векторный генератор ВЧ сигналов, предназначенный для формирования сигналов с заданными амплитудно-частотными и фазовыми характеристиками. При эксплуатации прибор от АКИП используют в роли эталонного источника при проверке приёмных трактов и оценке параметров RF-компонентов.
На практике аппарат генерирует как простые синусоидальные сигналы, так и сложные векторные формы, при этом генераторы сигналов этого класса часто входят в состав автоматизированных стендов контроля и измерений.
Управление синтезатором осуществляется через стандартные интерфейсы и набор команд. При калибровке следует учитывать дискретность выходных параметров и возможности самокалибровки; поддержка интерфейсов, например RS-232C, играет роль для интеграции с существующей аппаратурой.
Функциональные опции
- Формирует I/Q сигналы с управлением фазой и амплитудой для построения векторных последовательностей.
- Позволяет задавать произвольные огибающие и программируемые формы сигналов в режиме записи/воспроизведения.
- Реализует различные типы модуляции с поэтапной настройкой параметров для серийных и экспериментальных испытаний.
- Обеспечивает интерфейсную совместимость для интеграции в автоматизированные стенды тестирования.
- Поддерживает синхронизацию по внешним опорным сигналам для согласованной работы нескольких приборов.
Сферы использования
- Применяется при разработке и валидации радиочастотных приёмных и передающих трактов.
- Используют для аттестации и поверки радиоэлектронных модулей на производственных линиях.
- Применяется в лабораторных исследованиях и учебных практикумах по обработке радиосигналов.
- Применяют при создании и проверке сценариев помех и тестовых последовательностей для испытаний систем связи.
Дополнительная комплектация АКИП-7SG396:
- Опция 04 - рубидиевый опорный генератор.
Описание векторного генератора ВЧ-сигналов АКИП-7SG396:
Векторный генератор ВЧ-сигналов АКИП-7SG396 предназначен для воспроизведения сигналов высокочастотных колебаний с различными видами модуляции и создает электромагнитные колебания с частотой до 2,025 ГГц.
Генераторы выполнены по схеме импульсно-фазовой автоподстройки частоты с рациональной аппроксимацией на основе метода цифрового частотного синтеза, что позволяет реализовать ультравысокое разрешение по частоте при низком уровне фазовых шумов и помех.
Управление режимами работы и параметрами сигналов осуществляется с лицевой панели либо дистанционно через интерфейсы LAN (Ethernet), GPIB, RS-232.
Отличительные особенности:
- Частотный диапазон от DC до 6 ГГц;
- Дискретность установки частоты 1 мкГц (во всем диапазоне частот);
- Стабильность внутреннего опорного генератора 5 × 10-8/год;
- Опция: рубидиевый опорный генератор: 1 × 10-9/год;
- Низкий уровень фазовых шумов;
- Двойной внутренний генератор модулирующего сигнала
- Векторная и аналоговая модуляции: АМн, ЧМн, MSK, PSK, QAM, VSB и пользовательская I/Q модуляция;
- I/Q модуляция: внутренняя и внешний I/Q вход (300 МГц ВЧ сигнал);
- Поддерживаемые стандарты GSM, EDGE, W-CDMA, APCO-25, DECT, NADC, PDC, ATSCDTV & TETRA;
- Интерфейсы: GPIB, LAN, RS-232.
Технические характеристики:
| Параметр | Значение | |||
|---|---|---|---|---|
| Выходная частота | ||||
| Диапазон BNC-выход | DC ... 62,5 МГц | |||
| Диапазон N-выход | 950 кГц ... 6,075 ГГц | |||
| Дискретность установки | 1 мкГц | |||
| Скорость перестройки | <8 мс | |||
| Стабильность | 1 × 10–11 (1 с девиация Аллана) | |||
| Погрешность установки | <(10–18 + погрешность опорного генератора) × fC | |||
| BNC-выход | ||||
| Выходной уровень | 0,001 Вскз ... 1 Вскз ; разрешение <1 % | |||
| Смещение | ±1,5 В ; разрешение 5 мВ | |||
| Погрешность установки уровня | ±5 % | |||
| Гармоники | < -40 дБн | |||
| Выходное сопротивление | 50 Ом | |||
| N-выход | ||||
| Выходной уровень | 0,7 мкВскз ... 1,5 Вскз (< 4 ГГц) | |||
| Выходная мощность | -110 дБм ... +16,5 дБм (< 4 ГГц); разрешение 0,01 дБм | |||
| Погрешность установки | ±1 дБм | |||
| Выходное сопротивление | 50 Ом | |||
| КСВН | ≤ 1,6 | |||
| Спектральные характеристики на 1 ГГЦ | ||||
| Фазовый шум | При отстройке 10 Гц | -80 дБн / Гц | ||
| При отстройке 1 кГц | -102 дБн / Гц | |||
| При отстройке 20 кГц | -114 дБн / Гц | |||
| При отстройке 1 МГц | -124 дБн / Гц | |||
| Гармоники несущей | < -55 дБн (<+7 дБм, N-тип) | |||
| Негармонические составляющие | < -65 дБн при отстройке < 10 кГц < -75 дБн при отстройке > 10 кГц | |||
| Паразитная ЧМ | 1 Гц (300 Гц ... 3 кГц) | |||
| Паразитная АМ | 0,006% (300 Гц ... 3 кГц) | |||
| Установка фазы | ||||
| Диапазон установки | ± 360° | |||
| Дискретность установки | 0,01º (DC ... 100 МГц) 0,1º (100 МГц ... 1 ГГц) 1,0º (1 ГГц ... 8,1 ГГц) | |||
| Внутренний опорный генератор 10 МГЦ | ||||
| Тип опорного генератора | Стандартный OCXO Рубидиевый (опция 04) | |||
| Старение | 5 х 10-8/год 1 х 10-9/год | |||
| Стабильность (0...45 °C) | 2 х 10-9 1 х 10-10 | |||
| Выход 10 МГц (задняя панель) | Синус, 1,75 Впик-пик, 50 Ом | |||
| Вход 10 МГц | Входной уровень: 0,5 ... 4 Впик-пик Входной импеданс: 50 Ом | |||
| Внутренний источник модуляции | ||||
| Формы сигналов | Синус, пила, треугольник, меандр, импульс, шум | |||
| КНИ | –80 дБн (на 20 кГц) | |||
| Частотный диапазон | 1 мкГц ... 500 кГц (fC < 93,75 МГц); 1 мкГц ... 50 кГц (fC < 93,75 МГц); разрешение 1 мкГц | |||
| Выход | 50 Ом; уровень: ± 1 В ... полная девиация | |||
| Амплитудная модуляция | ||||
| Коэффициент АМ | 0 ... 100% ( разрешение: 0,1%) | |||
| Ширина полосы модуляции | > 100 кГц | |||
| Модуляционное искажение | BNC: < 0,1 % (fC < 62,5 МГц, fM = 1 кГц) N- тип: <3 % (fC < 62,5 МГц , fM = 1 кГц) | |||
| Источник | Внутренний или внешний | |||
| Частотная модуляция | ||||
| Девиация частоты | 0,1 Гц ... 32 МГц (в зависимости от fC) | |||
| Ширина полосы модуляции | 500 кГц (f C < 93,75 МГц); 100 кГц (f C < 93,75 МГц) | |||
| Модуляционное искажение | < -60 дБ (fC = 100 МГц, fM =1 кГц , fD = 50°) | |||
| Источник | Внутренний или внешний | |||
| Импульсная модуляция | ||||
| Отношение уровней импульс / пауза | BNC: 70 дБ N- тип: 57 дБ (fC ≤ 1 ГГц ); 40 дБ (1 ГГц ≤ fC < 4 ГГц ); 35 дБ (fC ≥ 4 ГГц ) | |||
| Время нарастания | 20 нс | |||
| Источник | Внутренний или внешний | |||
| Внешняя I/Q модуляция | ||||
| Несущая частота | 400 МГц ... 6,075 ГГц | |||
| I/Q – вход | 50 Ом, ± 0,5 В (на задней панели) | |||
| Полоса | 300 МГц модулированный ВЧ сигнал | |||
| Смещение I или Q | < 500 мкВ | |||
| Подавление несущей | > 40 дБн (>35 дБн > 4 ГГц ) | |||
| Двойной генератор модулирующего сигнала | ||||
| Число каналов | 2 (I и Q) | |||
| Разрешение ЦАП | Двойной, 14 бит на 125 МГц | |||
| Частота среза восстанавливающего фильтра | 10 МГц (3-го порядка ФНЧ Бесселя) | |||
| Сигнал произвольной формы | Память: до 16 Мбит, частота 1 Гц ... 6 МГц ( разрешение: 1 мкГц ), длинна символа: 1 ... 9 бит | |||
| Источник СПФ | Генератор ПСП ( длина последовательности: 2n – 1 (5 < n < 32) Генератор кодовых последовательностей (10 бит ) | |||
| Цифровые фильтры | Найквиста, корень из Найквиста, Гаусса, Прямоугольный, Линейный, КИХ (FIR), пользовательский | |||
| Векторная модуляция | ||||
| Типы модуляции | PSK, QAM, FSK, CPM, MSK, ASK, VSB | |||
| Производные PSK | PSK, BPSK, QPSK, OQPSK, DQPSK, π/4DQPSK, 8 PSK, 16 PSK, 3 π/8 8 PSK | |||
| Производные QAM | 4, 16, 32, 64, 256 | |||
| Производные FSK | 1-бит ... 4-бит с девиацией 0 ... 6 МГц | |||
| Производные ASK | 1-бит ... 4-бит | |||
| Производные CPM | 1-бит ... 4-бит с индексом модуляции 0 ... 1,0 | |||
| Поддерживаемые стандарты | GSM, GSM-EDGE, W-CDMA, APCO-25, DECT, NADC, PDC, TETRA, ATSC DTV | |||
| Выход стробсигналов(опция 01) | ||||
| Выход | SMA на задней панели, 50 Ом | |||
| Частотный диапазон | Как и основной выход | |||
| Время установления | <35 пс (20 % ... 80 %) | |||
| Джиттер | fC > 62,5 МГц <300 fs (1 кГц ... 5 МГц полосы пропускания) fC < 62,5 МГц <10–4 U.I. (1 кГц ... 5 МГц полосы пропускания) | |||
| Выходной уровень | 0,4 Впик-пик ... 1 Впик-пик, смещение: ± 2 В Разрешение: 5 мВ; погрешность: ± 5% | |||
| Совместимость | ECL, PECL, RSECL, CML, LVDS, NIM | |||
| ГКЧ | ||||
| Диапазон частот | DC ... 96 МГц ; 89,0625 ... 192,188 МГц ; 178,125 ... 384,375 МГц ; 356,25 МГц ... 768,75 МГц ; 712,5 МГц ... 1537,5 МГц ; 1425 ... 3075 МГц ; 2850 ... 6150 МГц | |||
| Разрешение | 0,1 Гц | |||
| Источник | Внутренний или внешний | |||
| Общие характеристики | ||||
| Интерфейсы | LAN, GPIB, RS-232 | |||
| Габаритные размеры | 216 х 89 х 330 мм | |||
| Напряжение питания | 90...264 В , 47...63 Гц (90 Вт) | |||
| Масса | 4,5 кг | |||
Комплект поставки:
| Наименование | Количество |
|---|---|
| Генератор ВЧ сигналов векторный АКИП-7SG396 | 1 |
| Сетевой шнур | 1 |
| Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 61674-15 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
