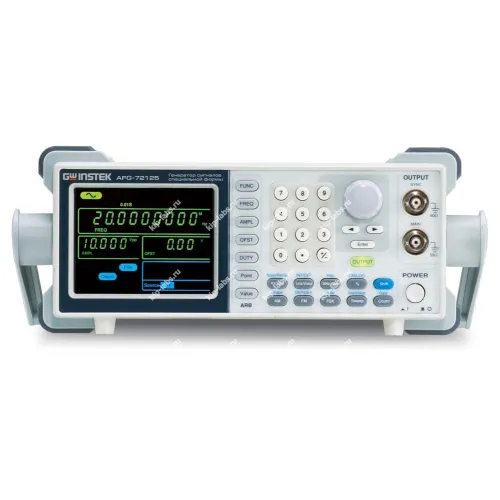

AFG-72105 - Генераторы сигналов специальной формы

Кратко о модели: AFG-72105 - Генераторы сигналов специальной формы

AFG-72105 - генератор специальной формы, предназначенный для формирования и воспроизведения разнообразных электрических сигналов. Серия выпускается производителем GW Instek, при этом прибор применяет прямой цифровой синтез (DDS) и поддерживает работу с произвольными формами волн.

AFG-72105 обеспечивает генерацию сигналов в диапазоне частот до 5 МГц, при этом генераторы сигналов этой линейки предлагают точную подстройку параметров и широкие возможности по формированию выходных волн.

Нейтрально отметим, что дискретность настройки и поддержка обмена формами через внешние интерфейсы повышают удобство применения в тестовых и исследовательских сценариях.

Ключевые особенности

• Реализация DDS для стабильной генерации и набор стандартных форм: синусоидальная, прямоугольная/импульсная, треугольная/пилообразная и постоянное смещение.
• Разрешение по частоте 0,1 Гц и 10‑битный ЦАП для воспроизведения произвольных форм; за счёт разрешения 0,1 Гц достигается требуемая дискретность настройки частоты.
• Частота дискретизации 20 МГц и возможность формирования ARB с памятью в 4000 точек, распределённых по 10 ячейкам.
• Поддержка режимов модуляции (АМ, ФМ, ЧМн) и ГКЧ в линейном/логарифмическом вариантах (для моделей 72105/72112/72125), а также интерфейс USB для обмена формами.
• Трёхцветный графический ЖК с подсветкой, наличие выхода ТТЛ и входа для внешней модуляции.

Где применяется

Благодаря разнообразию форм и режимов модуляции прибор используют для проверки и наладки как аналоговой, так и цифровой электроники. В результате он находит применение в лабораторных исследованиях, инженерных испытаниях и сервисных ремонтных работах.

Дискретность управления частотой и поддержка произвольных форм упрощают моделирование реальных сигналов. Тем самым реализуется точное воспроизведение нестандартных тестовых импульсов.

Отличительные особенности генератора сигналов специальной формы AFG-72105:

• Диапазон частот (синус, прямоуг.): до 5 МГц (AFG-72005/-72105), до 12 МГц (AFG-72012/-72112), до 25 МГц (AFG-72025/-72125)
• Использование прямого цифрового синтеза (DDS)
• Формы сигнала: синусоидальный, прямоугольный/ импульс, треугольник/ пила, постоянное смещение
• Разрешение по частоте: 0,1 Гц
• Разрядность ЦАП 10 бит (для произвольной формы)
• Частота дискретизации: 20 МГц
• Формирование сигналов произвольной формы (СПФ/ARB)
• Режимы: АМ, ФМ, ЧМн, ГКЧ лин./ лог. (AFG-72105/-72112/-72125)
• Память формы сигнала: 4000 точек (10 ячеек)
• Трехцветный ЖК-дисплей (графический) с подсветкой
• Выход ТТЛ, вход внешней модуляции
• ПО для формирования сигналов произв. формы
• Интерфейс USB
