Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: АКИП
- Код товара: 13359
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
499 800₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: АКИП-5106/2

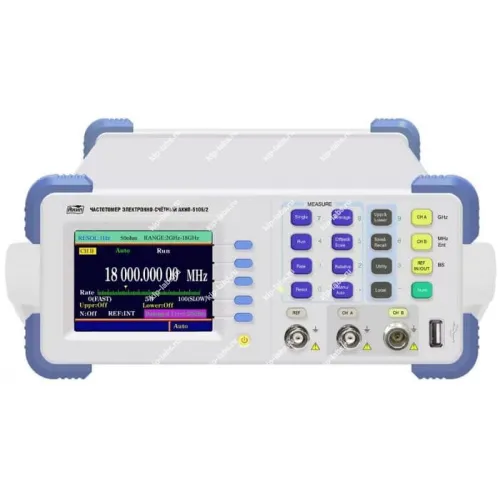

Описание модели: АКИП-5106/2 - Частотомер электронно-счётный
Частотомер электронно-счётный АКИП-5106/2 применяется для определения частоты электрических сигналов в радиоэлектронных системах. Это делает прибор пригодным для использования при калибровке и в исследовательских работах.
Модель входит в группу частотомеры, при этом рассчитана на интеграцию с лабораторным оборудованием и измерительными стендами.
Преимущества
- Использование цифрового счётчика импульсов обеспечивает повторяемость результатов измерений;
- Интуитивно читаемая индикация упрощает оперативный контроль показаний;
- Аппаратная схема предусматривает интерфейсы для подключения внешних систем синхронизации и управления;
- Прибор можно масштабировать и включать в состав измерительных комплексов.
В отдельных задачах допустима дискретность результатов измерений. Это может быть востребовано при определённых методиках.
Область применения
Прибор рассчитан на применение в лабораториях разработок, метрологических подразделениях и на производственных стендах, при этом используется при настройке и проверке радиочастотного оборудования.
Аппарат также применим в учебных аудиториях и сервисных центрах. В этих условиях требуется надёжная фиксация частотных параметров.
Дополнительная комплектация:
- Интерфейс GPIB (КОП);
- Опция 101 - термостатированный опорный генератор менее 5х10-8;
- Термостатированный ОГ (опорный генератор) 3х10-8.
Описание электронно-счётного частотомера АКИП-5106/2:
Высокочастотный (ВЧ) частотомер электронно-счётный АКИП-5106/2 предназначен для измерения частоты с возможностью математической обработки данных (множитель + смещение), а также относительных измерений.
Отличительные особенности:
- Двухканальный СВЧ частотомер;
- Вход канала 1 («А»): 10 Гц … 3,2 ГГц;
- Вход канала 2 («В»): 2 … 20 ГГц;
- Измерение частоты, математическая обработка данных (множитель + смещение), относительные измерения (rel), усреднение (2…100);
- Погрешность опорного генератора: +/- 1х10-7 (опция: менее 5х10-8 в год);
- Автоматический допусковый контроль (компарирование);
- Высокое разрешение (9 разрядов/ секунда);
- Порт USB на передней панели (host);
- Память: 9 профилей настроек (запись/ вызов);
- Цветной графически ЖКИ (QVGA);
- Интерфейс: USB (2), RS-232C;
- Опция: GPIB.
Технические характеристики АКИП-5106/2:
| Параметр | Значения |
|---|---|
| Канал 1 ("А")* | |
| Диапазон частот | 10 Гц ... 80 МГц; 60 МГц ... 3,2 ГГц |
| Разрешение | 1 Гц, 10Гц, 100 Гц, 1 кГц, 100 кГц - выбору |
| Входное сопротивление | 1 МОм, 50 Ом |
| Чувствительность | 25 мВ (диапазон f менее50 МГц); 25 мВ (диапазон f менее 3 ГГц); 40 мВ (диапазон f более 3ГГц); 50 мВ (диапазон f 50…80 МГц) |
| Максимальное входное напряжение | 1 Вскз (+13 дБм) |
| Защита входа | менее3 Вскз (+25 дБм) |
| Связь по входу | AC (закрытый вход) |
| Фильтр НЧ | Подавление в полосе до 100 кГц (отключаемый) |
| Входной коннектор | BNC тип |
| *- канал 1 ("A") применим для входных сигналов с глубиной амплитудной модуляции меньше/равно 30%, по уровню АМ - огибающая должна соответствовать диапазону входной чувствительности. | |
| Канал 2 ("B") | |
| Диапазон частот** | 2 … 20 ГГц |
| Разрешение | 1 Гц, 10Гц, 100 Гц, 1 кГц, 100 кГц - выбору |
| Входное сопротивление | 50 Ом |
| Чувствительность | меньше/равно -20 дБм (диапазон 2…18 ГГц); меньше/равно -15 дБм (диапазон 18…22 ГГц) |
| Максимальное входное напряжение | +7 дБм |
| Защита входа | +20 дБм |
| Связь по входу | AC (закрытый вход) |
| Входной коннектор | N тип |
| ** - обеспечивается измерение частоты в диапазоне 500 МГц ... 2 ГГц - без нормирования спецификаций. | |
| Внутренний опорный генератор | |
| Погрешность опорного генератора | +/- 1х10-7 (за 1 год) |
| Частота | 10 МГц (синус) |
| Амплитуда | 1 Вп-п |
| Общие характеристики | |
| Разрядность индикатора | Максимально 12 |
| Разрешение по частоте | 9 разрядов (время счета - секунда) |
| Тип индикатора | Цветной графический ЖКИ (QVGA) |
| Интерфейс | RS-232C, USB (2 - host/device) |
| Напряжение питания | приблизительно 100 ... 242 В; 50 / 60 Гц (40 ВА) |
| Габаритные размеры (ШхВхГ) | 270 х 110 х 370 мм |
| Масса | 2,5 кг |
Комплект поставки частотомера АКИП-5106/2:
| № | Наименование | Количество |
|---|---|---|
| 1 | Частотомер электронно-счётный АКИП-5106/2 | 1 |
| 2 | Кабель питания | 1 |
| 3 | Кабель BNC | 2 |
| 4 | Кабель RS232 | 1 |
| 5 | Измерительный кабель 20G | 1 |
| 6 | Предохранитель | 1 |
| 7 | Инструкция по эксплуатации и ПО на CD-диске | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 78954-20 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
