Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: АКИП
- Код товара: 13346
- Доступность: В наличии
-
232570₽
- С учетом НДС 232570₽
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: АКИП-5102/1

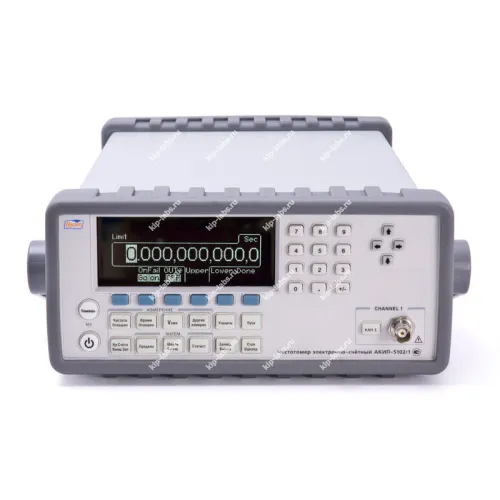

Описание электронно-счётного частотомера АКИП-5102/1:
Электронно-счётный частотомер АКИП-5102/1 предназначен для измерения частоты, отношения частот между каналами, периода, фазового сдвига между сигналами, пикового напряжения, счета импульсов, длительности и скважности импульсов, временных интервалов в диапазоне от 0,5 наносекунд до 100 000 секунд, а также времени спада или нарастания импульсов (длительность фронта). Кроме этого, доступна возможность подсчета количества импульсов за определенный промежуток времени или непрерывный управляемый счет.
При помощи АКИП-5102/1 можно проводить большое количество измерений в разных метрологических, измерительных и исследовательских приложениях в диапазоне до 6 ГГц. В основе работы частотомера АКИП-5102/1 лежит технология цифровой обработки сигнала в режиме реального времени. Она обеспечивает единовременный анализ потока входных сведений, вычисление и получение новых данных индикатора.
При выполнении измерений обеспечивается математическая и статистическая обработка результата измерения: среднее, минимальное, максимальное и относительное значения, СКО, девиация Аллана.
Отличительные особенности частотомера АКИП-5102/1:
- 1 Канал с диапазоном частот 1 мГц … 400 МГц;
- 3 Канала с диапазоном частот 375 Гц … 6 ГГц; расширение диапазона частот 3 канала до: 250 МГц…20 ГГц (опция opt02);
- Измерение частоты и периода, пикового напряжения, счет импульсов;
- Погрешность ОГ: +/- 1х10-6; опционально: +/- 2х10-7; +/- 5х10-8;
- +/- 5х10-10 (Rb рубидиевый ОГ);
- Статистика для частотных измерений (среднее, минимум, максимум, относительные значения, СКО);
- Автоматический допусковый контроль для частотных измерений;
- Высокое разрешение: 12 разрядов при времени счета 1 с, разрешение 40 пс при измерении временных интервалов;
- Память на 20 профилей настроек (запись/вызов), фильтр НЧ;
- Программная калибровка;

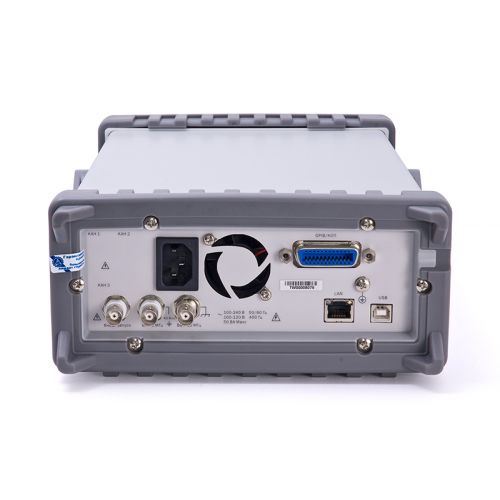

- Интерфейсы USB, LAN, GPIB (опция);
- Совместим с протоколом LXI (web-сервер);
- Отвечает стандарту LXI (класс C), реализован Web-интерфейс;
Технические характеристики АКИП-5102/1:
| Параметр | Значения |
|---|---|
| Диапазон частот | DC: 1 мГц ... 400 МГц; AC: 30 Гц ... 400 МГц (1 МОм), 200 кГц ... 400 МГц (50 Ом) |
| Период | 2,5 нс ... 1000с |
| Допуск на ЧМ | 25 % |
| Чувствительность | 20 мВскз ... 5 В ac + dc (1мГц – 225 МГц) , 30 мВскз ... 5 В ac +dc (225 МГц – 400 МГц), 40 мВскз ... 5 В ac +dc (400 МГц – 450 МГц) 80 мВпик - пик ... 10 Впик - пик (длит. импульсов от 1,5 до 10 нс) 50 мВпик - пик ... 10 Впик - пик (длит. импульсов более 10 нс) |
| Связь по входу | DC или AC |
| Входное сопротивление | 1 МОм/ 50 Ом |
| Входная емкость | 24 пФ (ATTx1,1 МОм), 15 пФ (ATTx10,1 МОм) |
| Фильтр НЧ | До 100 кГц ( -20 д Б для частот более 1 МГц ) |
| Защита по входу 50 Ом 1 МОм Аттенюатор | 12 Вскз (DC... 400 МГц) 350 В dc+ас пиковое (0 ... 100 кГц); 12 Вскз (100 кГц ... 400 МГц) х 10 - для режима измерения напряжения и триггера |
| Счет импульсов (кан. 1) | 0 ... 10 |
| Пиковое напряжение | -5,1 В ... +5,1 В, разрешение 2,5 мВ |
| Разрешение по частоте | 12 разрядов (время счета – секунда |
| Разрядность индикатора | Максимально 12 |
| Интерфейс | USB, LAN, GPIB (опция) |
| Память | 20 профилей настроек (запись/вызов) |
| Напряжение питания | 1 00 / 2 4 0 В +/- 10 % (50 / 60 Гц) ; 100 В / 12 0 В +/- 10 % (400 Гц); 30 Вт |
| Габаритные размеры (ШхВхГ) | 215 х 89 х 347 мм |
| Масса | 2,9 кг |
Комплект поставки частотомера АКИП-5102/1:
| № | Наименование | Количество |
|---|---|---|
| 1 | Электронно-счётный частотомер АКИП-5102/1 | 1 |
| 2 | Кабель питания | 1 |
| 3 | Кабель USB | 1 |
| 4 | Диск с ПО | 1 |
| 5 | Руководство по эксплутации | 1 |
Дополнительная комплектация АКИП-5102/1:
- FE-5680A - стандарт частоты рубидиевый;
- Опция 100 (АКИП-5102) - термостатированный опорный генератор.
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 57319-14 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
