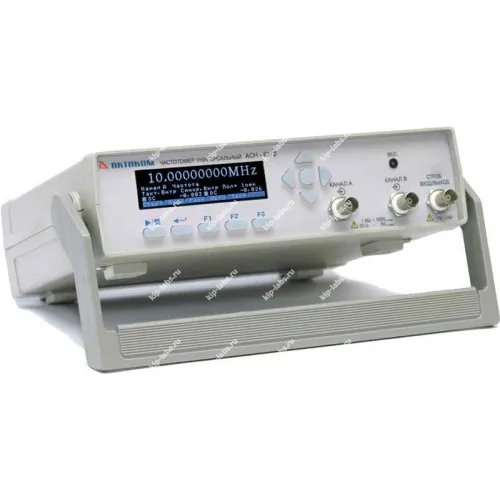

АСН-8322 Частотомер

Описание модели: АСН-8322 Частотомер

АСН-8322 - частотомер для определения частоты электрических сигналов, выпускаемый Актаком, при этом аппарат рассчитан на применение как в лабораторных условиях, так и при выездных работах, что позволяет интегрировать его с оборудованием регистрации.

Принадлежит линейке частотомеры и предназначен для измерения частоты сигналов разных типов. Также предусмотрена возможность подключения внешних модулей и специализированного программного обеспечения.

Преимущества

Конструкция прибора ориентирована на получение точных частотных характеристик, что позволяет использовать его в задачах измерительного контроля. При необходимости прибор может работать в системах дискретной регистрации.

• Точные результаты измерений частоты;
• Модульная конфигурация с возможностью гибкой настройки;
• Совместимость с прикладным программным обеспечением для сбора и анализа данных;
• Простота подключения и эксплуатации.

Область применения

Частотомер применяется для контроля и наладки электронных систем, при этом он также уместен в учебных лабораториях и при поверке измерительных цепей.

• проведение лабораторных исследований;
• контроль на производстве;
• наладка и тестирование радиоэлектронной аппаратуры;
• использование в образовательных учреждениях.

Дополнительная комплектация:

• блок питания с кабелем АТН-0702
• щупы HP-9150
• модуль ВЧ-канал АСН-0801
• интерфейсный модуль USB/LAN АСЕ-1072
• кабель для соединения устройства с USB-портом
• Программное обеспечение
  • ACH-832х_SDK Полный комплект средств разработки ПО
  • AFC Aktakom FCounter Программное обеспечение для частотомеров

Описание частотомера АСН-8322.

3 канала; Диапазон частот (канал А и B): 0,1 Гц…200 МГц. З канал (C, опция): 200 МГц…8 ГГц. Разрядность индикатора - 10 цифр. Графический OLED дисплей. Автонастройка уровня запуска. Измерение длительности импульсов - 10 нс…10 с. Относит. погрешность частоты опорного генератора: 1x10-6. Время измерения: 10 сек / 1 сек /0,1 сек. Математика. Статистика. Интерфейс (опция): USB, LAN. питание: сетевой адаптер +7,0 В/2А (опция). Габариты:: 260х210х70 мм. Масса, не более: 1,5 кг.

Универсальный частотомер Актаком АСН-8322 - это прибор из серии первых российских десятиразрядных частотомеров с OLED дисплеем. Частотомер предназначен для измерения частоты, периода, длительности импульса и скважности сигнала, а также имеет встроенный счетчик импульсов. Частотомер АСН-8322 обеспечивает возможность выполнения математических операций с полученными данными и статистическую обработку результатов измерений. Наличие интерфейсов USB и LAN (опционально) позволяет подключать прибор к персональному компьютеру, что обеспечивает возможность удаленного управления прибором в системах автоматизированных измерений, а также обработку и архивирование результатов измерений.

Отличительные особенности частотомера АСН-8322:

• измерение частоты по каналам А, B, С (опция);
• измерение периода по каналам А, B;
• измерение длительности импульсов по каналам А и В;
• измерение скважности импульсов (коэффициента заполнения) по каналам А и В;
• измерение разности фаз по каналам А и B;
• счетчик импульсов по каналам А и B;
• измерение скорости вращения;
• статистическая обработка результатов измерений: определение среднего, минимального, максимального, относительного значений, девиации, СКО, СКЗ;
• математические функции для сигналов одного или двух каналов: сумма А+В, разность А-В, отношение А/В, добавление постоянной составляющей, умножение на константу, деление на константу;
• удержание показаний;
• автонастройка уровня сигнала;
• режим относительных измерений;
• отключаемый фильтр низких частот;
• одновременный вывод нескольких показаний измерения;
• возможность графического отображения информации;
• режим часов;
• внешняя и внутренняя синхронизация;
• синхронизация по положительному или отрицательному импульсу запуска;
• внешнее и внутреннее тактирование;
• автокалибровка;
• функция самотестирования;
• звуковые эффекты;
• работа прибора в комплексе с компьютером со связью по USB1.1 и LAN (опция);
• режим тревоги по условию (только в режиме работы с программным обеспечением);
• удаленное управление и сбор данных с помощью специального программного обеспечения (опция).

Дополнительные возможности частотомера АСН-8322:

• русскоязычное многоуровневое меню и пользовательский интерфейс

• возможность одновременного вывода нескольких показаний измерения

• автонастройка уровня сигнала

• возможность графического отображения информации

• отключаемый фильтр низких частот
• внешняя и внутренняя синхронизация
• синхронизация по положительному или отрицательному импульсу запуска
• внешнее и внутреннее

Комплект поставки АСН-8322
