Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Pendulum
- Код товара: 13383
- Доступность: В наличии (Срок отгрузки: 2-3 дня)
- Оптовая цена: по запросу
-
Розничная цена:
1 730 770₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: CNT-90XL-46

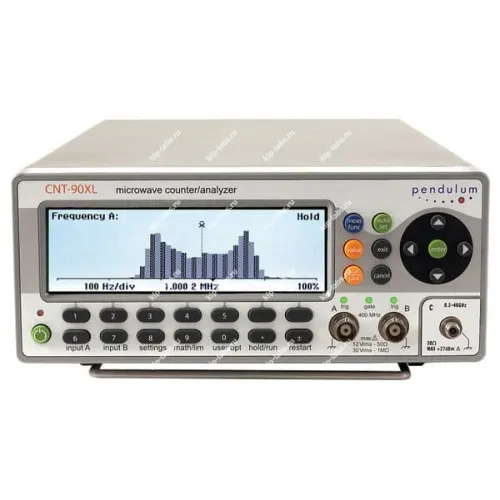

Описание модели: Частотомер CNT-90XL (46ГГц)
Частотомер CNT-90XL-46G разработан для точного определения частоты, периода, фазы и рабочего цикла в пользовательских диапазонах, при этом прибор выполняет анализ временных параметров и частот до 46 ГГц с последующей статистической обработкой и математической обработкой полученных данных; устройство выпускает Pendulum.
Интерфейсы GPIB и USB обеспечивают подключение к персональному компьютеру. С использованием ПО TimeView проводится регистрация, аналитическая обработка и архивирование измерений, причем серия оборудована графическим интерфейсом и расширенными средствами управления измерительными процедурами; дополнительно модель логично рассмотреть среди устройств раздела частотомеры.
При необходимости доступны режимы с требуемой дискретностью. Также возможна реализация опций самокалибровки и применение стандартных последовательных интерфейсов.
Преимущества
Устройство сочетает высокую скорость обработки и широкие функциональные возможности, что позволяет оперативно получать набор статистических показателей и визуализировать тренды; кроме того, дисплей и расширенные режимы анализа упрощают контроль результатов.
- Многофункциональность за счёт трёх каналов и встроенных режимов анализа.
- Высокая пропускная способность измерений и внутренняя память для хранения данных.
- Повышенная разрешающая способность по частоте и графическая визуализация параметров.
- Наличие интерфейсов для автоматизации съёма данных и интеграции с ПО.
Область применения
Прибор применим в задачах точных измерений частоты и временных параметров в исследовательских и прикладных установках. Также CNT-90XL-46G подходит для автоматизированного мониторинга, тестирования радиочастотных сигналов и обработки данных в лабораторных и производственных процессах.
Отличительные особености:
- Частотный диапазон: 0,002 Гц … 46 ГГц
- 3 канала: А, В, С
- Измерения частоты непрерывных колебаний (НГ), ИМ сигналов, в том числе с внутриимпульсной линейной частотной модуляцией (ЛЧМ)
- Встроенный измеритель СВЧ мощности (канал С)
- Анализ параметров ИМ-сигналов (опция 28): длительность импульса от 30 нс, длительность в паузе от 100 нс, частота заполнения до 60 ГГц, пиковая мощность до +13 дБмВт
- Высокая скорость измерений: до 250 К в секунду
- Объем внутренней памяти: 750 К
- Высокое разрешение по частоте: 12 разрядов при времени измерения 1 с, от 100 пс при временных измерениях
- Статистика (сред, мин, макс, отн. значения, СКО), построение гистограмм и трендов, автоматический допусковый контроль для частотных измерений
- Режим анализа модуляций (в т.ч. ЧМ), с помощью ПО TimeView (опция 29/90)
- 14-разрядный дисплей с возможностью графической визуализации результатов измерений, разрешение 320x97 точек
- Погрешность опорного источника (в год): ±2x10-7 (OCXO), до ±1,5x10-8 (опция 40/90)
- Батарейное питание (опция 23/90)
- Интерфейсы USB и КОП
Технические характеристики частотомера CNT-90XL-46ГГц
| Параметр | Значения |
|---|---|
| Тип опорного генератора | Стандартный ОCXO (опция 19/90, 30/90, 40/90) |
| Суммарная погрешность (20 °С – 26 °С) через 1 / 2 года после калибровки | < 7x10-6/< 1,2x10-5 <2.4x10-7 / <4.6x10-7 (опция 19/90) <0.6x10-7 / <1.2x10-7 (опция 30/90) <1.8x10-8 /<3.5x10-8 (опция 40/90) |
| Диапазон частот | по входам A и B: 0,002 Гц - 300 МГц по входу С: 300 МГц - 27 ГГц |
| Импеданс | по входам A и B: 1 Мом/25 пФ или 50 Ом по входу C: 50 Ом номинал |
| Измерение периода усредненного сигнала | по входам А и B: 3,3 нс - 500 с по входу С: 37 пс – 3,3 нс |
| Рабочая температура | от 0 °С до +50 °С |
| Параметры сети (при 25 °С) | AC 90-265 В RMS, 45-440 Гц, (<40 Вт) |
| Габаритные размеры | 210 х 90 х 395 мм |
| Вес | 2,7 кг |
Комплектация частотомера CNT-90XL-46ГГц
| Наименование | Количество |
|---|---|
| Частотомер CNT-90XL-46G | 1 |
| Руководство пользователя | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 70888-18 |
| Производитель | PENDULUM |
| Страна производитель | Польша |
| Гарантия (мес.) | 36 |
