Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: УСД-60ФР

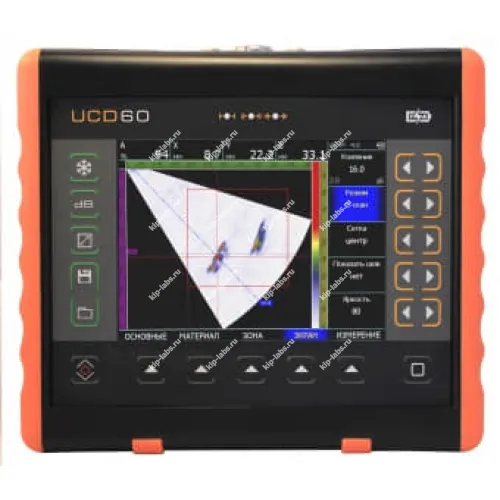

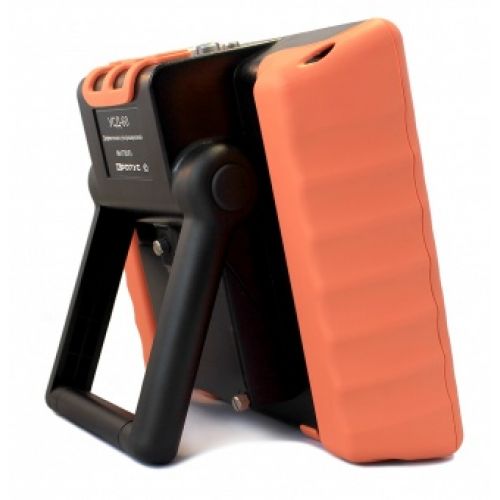

Назначение и принцип: УСД-60ФР ультразвуковой дефектоскоп на фазированных решетках
Прибор УСД-60ФР поставляет Кропус и он представляет собой очередную модификацию семейства устройств серии УСД; при этом аппарат получил положительные отзывы от российских специалистов в области неразрушающего контроля.
В работе аппарат совмещает традиционный метод ультразвукового контроля, технологию TOFD и 16-канальную обработку в режиме фазированных решёток, что позволяет формировать срезовые изображения, близкие по информативности к томографическим; подобные возможности востребованы среди устройств категории дефектоскопы.
При эксплуатации использование сменных призм исключает преждевременный износ активной части преобразователя. Они также дают возможность надёжно контролировать криволинейные поверхности.
При калибровке доступны дискретные настройки параметров, причём возможна самокалибровка отдельных режимов, что является уместной опцией при выполнении повторяющихся измерений.
Функциональные опции
В работе устройство предоставляет набор рабочих режимов: классический ультразвуковой контроль, метод TOFD и сканирование по 16 каналам в режиме фазированных решёток; это обеспечивает расширенные возможности визуализации и точность локализации дефектов, что повышает объём получаемой диагностической информации.
Аппарат также поддерживает применение сменных призм и различные типы преобразователей, при этом реализованы программные модули для работы с ФАР и классическими УЗ-режимами.
Сферы использования
На практике прибор применяют при инспекции сварных соединений, контроле изделий со сложной геометрией и обследовании трубопроводов; в работе он подходит как для полевых выездов, так и для стационарных лабораторных исследований.
При эксплуатации устройство используют для оценки глубины и формы дефектов, мониторинга состояния конструкций и проведения приёмо-сдаточных проверок.
Комплект поставки:
- электронный блок УСД-60ФР со встроенным Li-ion аккумулятором;
- предустановленное ПО «Классический УЗ дефектоскоп»;
- предустановленное ПО «УЗ дефектоскоп с ФАР»;
- блок питания сетевой 15 В / 220 В;
защитный чехол с блендой и креплением на корпусе оператора; - 16-ти элементный преобразователь с ФАР, по выбору;
- призма для ФАР наклонная 55 град.;
- призма для ФАР прямая;
- кабель Lemo00-Lemo00 1,5 м;
- преобразователь ультразвуковой П111-2,5-К12;
- преобразователь ультразвуковой П111-5-К6;
- преобразователь ультразвуковой П121-2,5-40;
- преобразователь утразвуковой П121-5-65;
- кабель USB для связи с ПК;
- ПО на CD-диске;
- комплект документации;
- кейс.
Технические характеристики:
| Характеристика | Значение |
|---|---|
| Тип используемых ФР | Любые классические 16-канальные преобразователи с ФР |
| Алгоритм обработки сигнала ФР | Цифровая фокусировка сигнала с полным сбором матрицы (FMC) и использованием технологии TFM |
| Настройка параметров ФР преобразователя | Автоматическая из энергонезависимой памяти прибора |
| Минимальная развертка (для контроля тонких изделий) | 5 мм |
| Регулировка рабочей апертуры | 4,8 и 16 активных элементов |
| Регулировка шага сканирования по углу | 0,3°–2° |
| Выравнивание чувствительности по углам при сканировании в режиме ФР | 2D коррекция (10 линий по глубине, 20 точек коррекции по углу каждая) |
| Выравнивание чувствительности по глубине в режиме ФР | ВРЧ, до 10 дБ/мкс, с точностью 0,01 дБ/мкс |
| Задержка в призме | 0–100 мкс с шагом 0,1; 0,1 и 1 мкс |
| Автоматическая калибровка задержки в призме | по СО-3, V-2, образцу с отражателем, калибровка TOFD преобразователей |
| Развертка | мин: 0–2 мкс (0–5,9 мм) макс: 0–1000 мкс (0–5950 мм, сталь) с шагом 0,01; 0,1; 1; 10; 100 |
| Задержка | от −4 мкс до 1000 мкс с шагом 0,01; 0,1; 1; 10 и 100 мкс |
| Максимальная длина контролируемого материала (сталь) | до 3000 мм (эхо-режим), 6000 мм (теневой режим) |
| Режим сканирования ФР | S-скан (секторное сканирование), L-скан (линейное сканирование с постоянным углом) |
| Диапазон скоростей | 100–10 000 м/с |
| Зондирующий импульс | Радиоимпульс амплитудой 50 В, с регулируемым числом периодов (0,5–5) и изменяемой частотой радиоимпульса |
| Частота повторений ЗИ | от 50 до 500 Гц с шагом 1,5; 10 и 100 Гц в классическом режиме. В режиме ФР устанавливается автоматически в зависимости от заданных параметров |
| Автоматическая калибровка диапазона контроля при заданной толщине шва | есть |
| Автоматическая калибровка скорости УЗК | есть |
| Конструктор геометрии сварного соединения | Встроенный помощник, отображение разделки шва на изображении скана |
| Использование сканеров | Любые 2-координатные сканеры с оптическими энкодерами, запись сканов в память прибора, анализ сканов как в приборе, так и в специальном ПО анализа |
| Использование TOFD | Одноканальный TOFD с записью по датчику пути или по времени |
| В-скан | В-скан по датчику оборотов в режиме одноканального дефектоскопа, отображение реальной геометрии сварного шва (true-to-geometry imaging) в режиме ФР |
| Усилитель | Широкополосный: 0,1–20 МГц, с возможностью выбора узкополосных энкодеров |
| Детектирование | Положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки) |
| Измерение временных интервалов | от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту, по максимуму сигнала или по переходу через «0» |
| Временная регулировка чувствительности (ВРЧ) | Диапазон до 70 дБ, 12 дБ/мкс с построением кривой по 20 опорным точкам введенным вручную или от контрольных отражателей |
| Кривая амплитуда-расстояние (АРК) | Построение по 20 точкам, регулируемое по высоте |
| Функция АРД | Построение по 20 точкам, регулируемое по высоте с автоматической привязкой к усилению и двумя дополнительными кривыми |
| Отсечка | Компенсированная, 0–80% высоты экрана |
| Демпфирование | 25 Ом / 50 Ом / 1000 Ом |
| Входной импенданс | 50 Ом / 600 Ом |
| Диапазон регулировки усиления | 100 дБ с шагом 0,5; 1; 2; 6 и 10 дБ |
| Цифровая фильтрация сигнала | есть |
| Аналоговая фильтрация сигнала | есть |
| Дополнительная клавиша +dB | Программируемая |
| Отображение сигналов на экране (визуализация) | А-скан, В-скан, С-скан, D-скан, S-скан, L-скан, TOFD |
| Зоны контроля в режим ФР | Прямоугольная зона выделения участка сигнала на S-скане с точностью установка границ до 0,1 мм |
| Зоны контроля в классическом режиме | Две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от −95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов. Две независимых зоны во временной области |
| Режимы работы АСД | Дефект в первой зоне; Дефект во второй зоне; Дефект в первой и во второй зоне; Дефект в одной из зон; По АРК - сравнение сигнала в первой зоне с кривой амплитуда-расстояние |
| Алгоритм поиска дефекта в зоне контроля в режиме ФР | Авто по максимуму амплитуды сигнала в зоне; авто по максимуму амплитуды сигнала на выбранном луче; вручную. |
| Вычисление координат отражателей на S-скане | Автоматическое во всем диапазоне S-скана, с использованием математической модели призмы в памяти дефектоскопа, точность определения координат до 0,1 мм |
| Определение линейных размеров между отражателями по S-скану | По двум маркерам, устанавливаемым вручную или автоматически |
| Одновременное отображение сигналов на экране в режиме ФР в ручном режиме | S-скан; А-скан + S-скан; А-скан + В-скан; S-скан + В-скан; А-скан + S-скан + В-скан |
| Автоматическая сигнализация дефектов (АСД) | Световая для каждой зоны отдельно и звуковая |
| Измерение амплитуды | В процентах от высоты экрана; в дБ относительно уровня порога в зоне; в дБ относительно опорного сигнала; по АРК (DAC) |
| Оценка размеров дефектов в режиме классического дефектоскопа | Встроенные АРД диаграммы |
| Сравнение с сохраненным эталонным сигналом | Автоматическое во всем диапазоне усиления |
| Поддержка стандарта контроля сварных швов AWS D1.1 | Есть, с автоматическим расчетом D1.1 Ratio |
| Обработка изображения на экране после «заморозки» экрана | Полнофункциональная обработка и анализ |
| Дисплей | Цветной высококонтрастный, TFT 640 × 480 точек (130 × 100 мм). Специальная функция для работы на ярком солнечном свете. |
| Смена цветовых схем экрана под особенности зрения и условной освещенности | есть |
| Память | 200 настроек с А-сигналом; 1 000 протоколов контроля и результатов сканирования |
| Язык меню | Русский, английский |
| Интерфейс связи с ПК | USB |
| Возможность самодиагностики | Полная диагностика всех элементов преобразователя, построение диаграмм разброса чувствительности, диагностика работы коммутатора |
| Обновление встроенного ПО | Самостоятельно пользователем по USB |

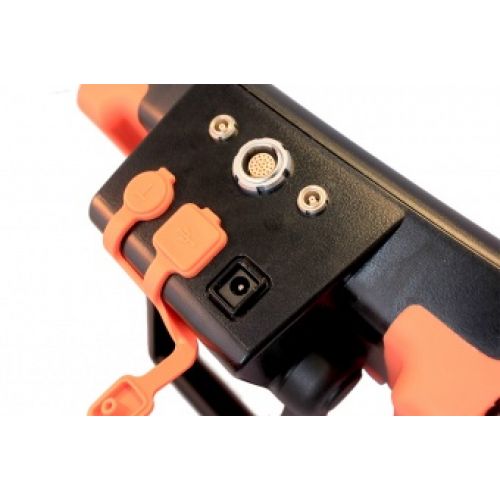

| Разъемы преобразователей | 2 × LEMO 00; 1 × LEMO 16 |
| Аккумулятор | Li-Ion 10,8 В; 5000 мА/ч |
| Время работы | Не менее 10 часов работы от аккумулятора |
| Внешнее питание | Блок питания 220 В АС |
| Напряжение питания | 15 В / 2,5 А DC |
| Диапазон рабочих температур, °C | −30...+55 |
| Габаритные размеры, мм | 200 × 225 × 80 |
| Масса, кг, с аккумуляторами | 1,4 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 72956-18 |
| Производитель | Кропус |
| Страна производитель | Россия |
