- Артикул: А1020 MIRA Lite

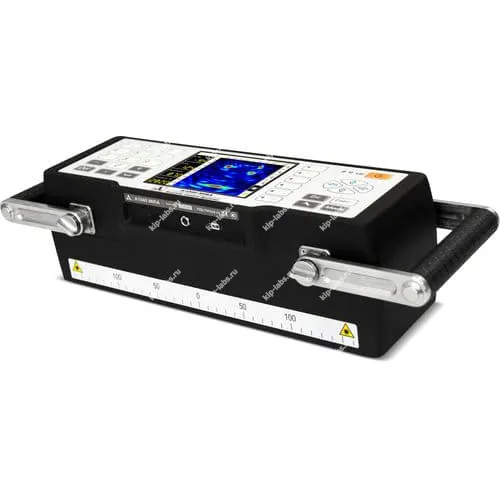

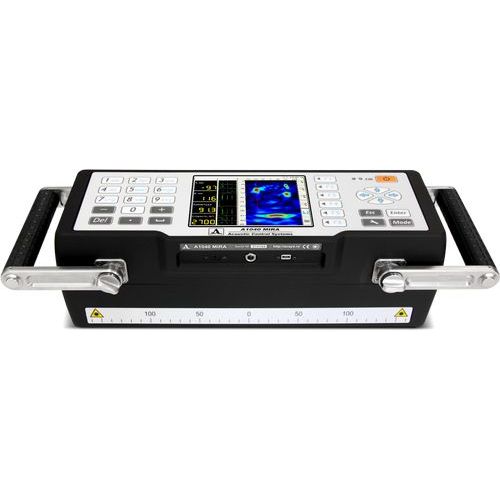

Описание ультразвукового низкочастотного томографа A1040 MIRA:
Ультразвуковой томограф А1040 MIRA предназначен для контроля конструкций из бетона, железобетона и камня при одностороннем доступе к ним с целью определения целостности материала в конструкции, поиска инородных включений, полостей, непроливов, расслоений и трещин, а также измерения толщины объекта контроля. Возможен контроль объектов с толщиной до 2,5 метров.
Томограф для бетона А1040 MIRA представляет собой полностью автономный измерительный блок, которым проводят сбор и томографическую обработку полученных данных. Измерительный блок содержит матричную антенную решетку из 48 (12 блоков по 4 элемента в каждом) низкочастотных широкополосных преобразователей поперечных волн с сухим точечным контактом и керамическими износостойкими наконечниками. Это обеспечивает их продолжительное использование по грубым поверхностям, без применения контактной жидкости. Каждый преобразователь имеет независимый пружинный подвес, что позволяет проводить контроль по неровным поверхностям. Номинальная рабочая частота решетки 50 кГц.
В интерфейс прибора введена возможность использования лазерных лучей, которые проецируются на поверхность объекта контроля, позволяя оператору корректно соблюдать шаг перестановки антенного устройства в процессе полной технической диагностики исследуемого объекта.
В приборе используется метод синтезированной фокусируемой апертуры с комбинационным зондированием (САФТ-К), при котором происходит фокусировка ультразвука в каждую точку полупространства. Массив данных формируется путем сбора информации со всех измерительных пар антенного устройства томографа. Принимаемые антенной решеткой сигналы обрабатываются на встроенном компьютере непосредственно в процессе работы.
Затем полученные данные представляются на экране прибора и сохраняются в встроенной флеш-памяти. В результате получается наглядный образ сечения объекта контроля (В-тип), где разными цветами (в зависимости от выбранной цветовой схемы) закодирована отражающая способность каждой точки визуализируемого объема. Время сбора данных и вывода на экран образа сечения в одной позиции решетки – 3 сек.
Прибор поставляется в комплекте со специализированным программным обеспечением для расширенной обработки собранных данных на внешнем компьютере.
Преимущества A1040 MIRA:
- Визуализация внутренней структуры объекта контроля при одностороннем доступе;
- Высокая производительность - реконструкция одной томограммы занимает 3 секунды;
- Простота в использовании;
- Высокая точность измерений и чувствительность прибора к различным отражателям;
- Не требуется подготовка поверхности к контролю;
- Износостойкие наконечники преобразователей.
Отличительные особенности ультразвукового томографа A1040 MIRA:
- Автономная работа с данными без внешнего компьютера;
- Сухой акустический контакт;
- Адаптация антенного устройства к неровностям поверхности конструкции;
- Автоматическое измерение скорости распространения ультразвуковой волны в объекте контроля;
- Трехмерное представление внутреннего строения объекта контроля и B-, C-, D-томограмм любого сечения объекта;
- Возможность использования томографа при ручном контроле, а также в составе автоматизированных установок;
- Малогабаритный легкий корпус и переставляемая ручка обеспечивают комфортное применение прибора на горизонтальных, вертикальных и потолочных поверхностях объекта контроля;
- Большой и яркий TFT дисплей и клавиатура позволяют легко настраивать прибор на объект контроля, выбирать необходимые режимы работы и проводить контроль, наблюдая получаемые результаты, что дает возможность их предварительного анализа;
- Прибор имеет встроенный компьютер, позволяющий обрабатывать данные непосредственно в процессе работы, представлять их на экране и сохранять в памяти.
Режимы работы A1040 MIRA:
| Название режима | Особенности |
|---|---|
| Режим "ОБЗОР" | Режим предназначен для оперативного просмотра внутренней структуры объекта контроля в произвольных местах. На экране отображается В-томограмма на глубину до 2 метров. |
| Режим "КАРТА" | Режим предназначен для формирования массива данных в форме набора В-томограмм объекта контроля (перпендикулярных поверхности) при сканировании антенной решеткой вдоль ранее размеченных линий с постоянным шагом. Из накопленного 3-х мерного массива данных можно выводить на экран любое изображение В-типа. Контроль проводится по схеме пошагового сканирования объекта контроля с объединением данных и реконструкцией объема под всей отсканированной площадью объекта контроля. |
| Режим "НАСТРОЙКА" | Используется для выбора и установки параметров и рабочей конфигурации. Существует возможность создания и сохранения, с присвоением уникального имени, ряда рабочих конфигураций под различные объекты контроля. Возможность задания имени объекта и технических параметров, с последующим выбором их из памяти прибора перед началом контроля. |
Технические характеристики томографа A1040 MIRA:
| Параметр | Значение |
|---|---|
| Габаритные размеры | 380х130х140 мм |
| Вес (с аккумулятором) | 4,2 кг |
| Тип дисплея | цветной TFT LCD |
| Количество точек экрана | 640х480 |
| Диагональ экрана | 14.4 мм, (5.7”) |
| Число каналов | 12 |
| Число преобразователей | 48 |
| Номинальная частота преобразователя | 50 кГц |
| Ширина полосы пропускания по уровню -6 дБ в режиме излучение-прием | 25-80 кГц |
| Рабочий тип ультразвуковых волн | поперечные |
| Источник питания | литиевый аккумулятор |
| Время непрерывной работы от аккумулятора | 6 часов |
| Время заряда аккумулятора | 5 часов |
| Рабочий диапазон напряжения | 9,3 – 12,6 В |
| Рабочий диапазон тока | 0.5 – 0.7 А |
| Диапазон рабочих температур | -10 … +50 °C |
| Рабочий диапазон частот | 15 – 180 кГц |
| Гарантированные минимальные и максимальные измеряемые толщины в бетоне | 50 – 600 мм |
| Максимальная глубина обзора в бетоне, в природном камне | 2500 мм |
| Максимальная глубина обзора в железобетоне | 800 мм |
| Минимальный размер обнаруживаемого отражателя | сфера диаметром 30 мм на глубине 400 мм в бетоне М400 |
| Диапазон устанавливаемых скоростей ультразвука | 1000 – 4000 м/с |
| Тип разъема | Micro-USB |
Базовый комплект поставки A1040 MIRA:
| № | Наименование | Количество |
|---|---|---|
| 1 | A1040 MIRA блок ультразвукового томографа | 1 |
| 2 | Переносной компьютер типа Notebook | 1 |
| 3 | Сетевой адаптер с кабелем 220В-15В | 1 |
| 4 | Компакт-диск с документацией и ПО | 1 |
| 5 | Кабель USB A-Micro B | 1 |
| 6 | Жесткий кейс М40 | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 49972-12 |
| Производитель | АКСООО |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
