- Производитель: Конструкция
- Код товара: 19628
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
249 150₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: Velograph II (полная комплектация)
Назначение и принцип: Дефектоскоп ультразвуковой Velograph II (полная комплектация)
Дефектоскоп ультразвуковой Velograph II применяют для поиска нарушений сплошности и неоднородности в изделиях из металлов и пластмасс, при этом прибор определяет координаты найденных дефектов. Аппарат выпускается компанией Конструкция.
Устройство используется для контроля сварных швов и для измерения толщины стенок изделий. Как типичный представитель класса дефектоскопы, Velograph II также предназначен для поиска коррозии, трещин, внутренних расслоений и других дефектов.
Ультразвуковой преобразователь периодически посылает в контролируемый объект короткие импульсы ультразвука. Тот же преобразователь улавливает отражённые и прошедшие через материал волны и преобразует их в электрические сигналы, которые поступают в электронный блок дефектоскопа.
После усиления, оцифровки и обработки встроенным процессором данные передаются по беспроводному протоколу в карманный переносной компьютер (КПК) и отображаются на жидкокристаллическом дисплее. При эксплуатации возможны варианты самокалибровки и регулировки дискретности передачи данных.
Функциональные опции
- в качестве экрана дефектоскоп использует смартфон или планшет с диагональю от 4.6 дюйма
- конструкция ориентирована на полевое применение и обеспечивает свободу перемещений специалиста по НК
- реализована беспроводная передача данных между дефектоскопом и экраном
- возможность работы с дефектоскопом во время зарядки аккумуляторов
- установка и обновление программного обеспечения производятся через сервисы Google Play
Сферы использования
- объекты котлонадзора, теплосети
- подъемные сооружения
- строительные металлоконструкции
- оборудование оборонных предприятий
- системы газоснабжения и газораспределения
- оборудование нефтяной и газовой промышленности
- оборудование нефтехимической промышленности
- оборудование космической и авиапромышленной отрасли
Технические характеристики дефектоскопа Velograph II:
| Параметр | Значение |
|---|---|
| Число независимых каналов | 2 |
| Рабочие частоты ультразвука, МГц | 1,5 ... 10 МГц |
| Пределы изменения усиления приёмного тракта, дБ | 0 ... 84 дБ |
| Глубина регулировки ВРЧ, дБ | 84 дБ |
| Диапазон настройки скоростей ультразвука в материалах, м/с | 1 ... 11000 с шагом кратным 1 |
| Предел допускаемой основной погрешности измерения глубины залегания дефектов и толщины (по стали) прямым преобразователем, не более, мм | ±(0,01t+0.2), где t - измеренное значение временного интервала |
| Пределы допускаемой абсолютной погрешности измерения координат дефектов для стали наклонным преобразователем, мм: - глубина залегания - проекция длины пути | ±(0,03H+1), где H - измеренное значение глубины залегания,мм ±(0,03L+1), где L - измеренное значение проекции длины,мм |
| Диапазон измерения координат дефектов (глубины залегания дефекта по стали) с наклонным преобразователем 5 МГц, мм: для ПЭП с номинальным значением угла ввода 65° для ПЭП с номинальным значением угла ввода 70° | 3 ... 40 мм |
| Диапазон глубины залегания дефектов (по стали) прямым преобразователем, мм | 3 ... 180 мм |
| Диапазон рабочих температур, °С | -20° ... +45° C |
| Время работы от встроенной аккумуляторной батареи, ч | не менее 6 ч |
| Средняя наработка на отказ, не менее, ч | 18000 ч |
| Габаритные размеры электронного блока, мм | 100 х 68 х 26 |
| Масса электронного блока | 165 г |
| Вывод информации на внешние устройства | Wifi, Bluetooth, USB |

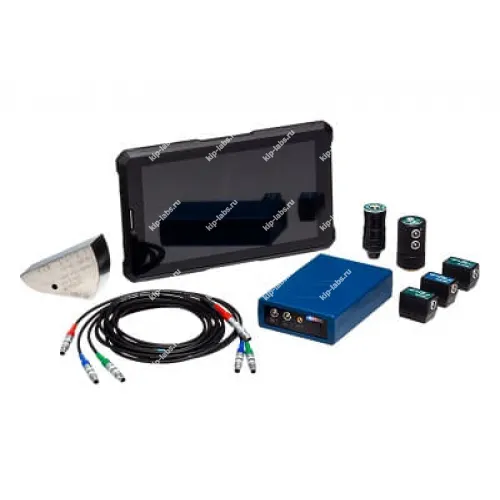

Комплектация дефектоскопа Velograph II:
| Наименование/Комплектация | Полная |
|---|---|
| Электронный блок дефектоскопа | 1 шт |
| Планшет с зарядным устройством и установленым ПО VLG II | 1 шт |
| Электронное устройство и ПО для толщиномера | 1 шт |
| Зарядное устройство электронного блока | 1 шт |
| Кабель lemo-lemo 1,2 м одинарный | 1 шт |
| Кабель lemo-lemo 1,2 м двойной | 1 шт |
| Преобразователь серии П121 | 3 шт |
| Преобразователь П112-5,0-Ø6/2 | 1 шт |
| Калибровочный образец V2 | 1 шт |
| Сумка для транспортировки | 1 шт |
| Чехол для электронного блока | 1 шт |
| Паспорт и руководство по эксплуатации | 1 шт |
| Поверка | 1 шт |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 68124-17 |
| Производитель | Конструкция |
| Страна производитель | Россия |
| Гарантия (мес.) | 24 |
