- Производитель: Электроприбор (г. Чебоксары)
- Код товара: 15796
- Доступность: Предзаказ
- Оптовая цена: по запросу
-
Розничная цена:
9 018₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: Ц42309
Описание модели
Фазометр Ц42309 применяют для визуальной проверки наличия фаз и их последовательности в трехфазных сетях, при этом индикаторы прибора дают наглядное представление о состоянии каждой фазы. Производитель — Электроприбор (г. Чебоксары) , что отражено в конструктивных решениях и выборе материалов.

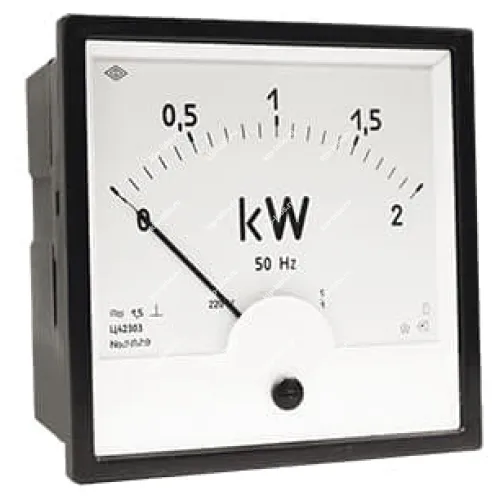

Прибор выполнен в формате стрелочного индикатора и предназначен для установки в щитах и панелях. Это упрощает монтаж и дальнейшую эксплуатацию. Также уместна дискретность показаний или использование интерфейсов типа RS-232C при интеграции в автоматизированные системы; при необходимости возможна реализация самокалибровки.
Преимущества
- Наглядная индикация состояния фаз за счёт стрелочного указателя.
- Приспособлен для фронтального монтажа в щитах управления.
- Компактные габариты, что облегчает размещение в ограниченном пространстве.
- Простая эксплуатация и обслуживание благодаря традиционной схеме индикации.
Область применения
- Распределительные щиты и силовые панели на промышленных объектах.
- Электрические подстанции и трансформаторные пункты.
- Монтажные и ремонтные участки для оперативной проверки фазировки.
- Контрольные стенды и лабораторные установки при наладке электрооборудования.
Габаритный чертеж
Описание фазомера Ц42309
Фазометры Ц42309 предназначены для измерения коэффициента мощности в трехфазных трехпроводных цепях переменного тока частотой 50 Hz с симметрией линейных напряжений и симметричной нагрузкой фаз.
Приборы Ц42309 выполнены на основе электронного преобразователя входного сигнала в сигнал постоянного тока и магнитоэлектрического прибора с внутрирамочным магнитом и подвижной частью на кернах, размещенных в одном корпусе.
Технические характеристики Ц42309
| Параметр | Значения |
|---|---|
| измеряемые параметры | cosФи |
| Размер лицевой панели, мм | 96х96 |
| Вырез в щите, мм | 92х92 |
| Длина шкалы, мм, не менее | 97 |
| Класс точности | 2,5 |
| Масса, кг, не более | 0,6 |
| Диапазон измерений | Номинальное напряжение, В | Номинальный ток, А | Способ включения | Условия эксплуатации |
|---|---|---|---|---|
| 0,5-1-0,5; 0,9-1-0,2 | 127; 220; 380 | 5 | Непосредственный | Температура -40…+50 С, относительная влажность 95 % при температуре + 35 С. Ударопрочность: ускорение 70 м/с2, частота 10…50 ударов в мин. Вибропрочность: ускорение 15 м/с2, частота 30 Гц |
| 100 | 1; 5 | Через трансформатор тока и напряжения |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 33228-06 |
| Производитель | Электроприбор(г.Чебоксары) |
| Страна производитель | Россия |
| Гарантия (мес.) | 18 |
