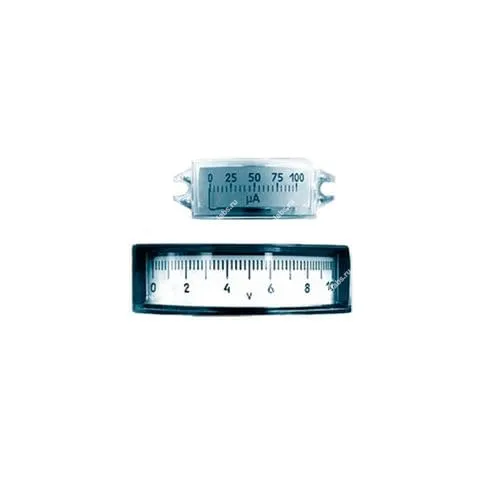

Амперметр и вольтметр М42248

Описание модели: Амперметр и вольтметр М42248

М42248 - комбинированное щитовое устройство для визуального контроля электрических параметров; прибор рассчитан на установку в панель и обеспечивает одновременную индикацию тока и напряжения, при этом конструкция ориентирована на удобство монтажа и обслуживания в стандартных электрических щитах.

Производителем является Электроприбор (г. Чебоксары) . Отнесён к стрелочным приборам. При необходимости прибор можно интегрировать в общие щитовые схемы и системы слежения.

Дискретность показаний соответствует типичным требованиям приборной группы и предназначена для визуальной оценки параметров; это позволяет оператору оперативно фиксировать отклонения и принимать решения. Кроме того, уместность дискретной индикации очевидна при быстрой проверке состояния, при необходимости возможна интеграция с внешними системами передачи данных.

Преимущества

• Комбинированное исполнение: амперметр и вольтметр в одном корпусе, что сокращает количество устанавливаемых приборов.
• Снижение занимаемой площади при монтаже в щитовой панели.
• Упрощённая механическая фиксация с применением стандартных монтажных элементов.
• Наглядная стрелочная индикация, обеспечивающая оперативный контроль параметров.

Область применения

Прибор используют для контроля токов и напряжений в щитовых распределительных системах. Также его применяют в технологических установках и лабораторных щитах для оперативной визуальной индикации.

Комплект поставки М4247

1. Щитовой прибор
2. Паспорт с первичной поверкой
3. Комплект монтажных частей
4. Упаковка

Условия эксплуатации М4247

1. Температура -10…+45 С,
2. относительная влажность 98 % при температуре +35 С.
3. Виброустойчивость: в диапазоне частот от 5 до 30 Гц с ускорением 40 м/с2;
4. в диапазоне частот от 30 до 150 Гц с ускорением 9,8 м/с2.
5. Вибропрочность: в диапазоне частот 5-100 Гц с ускорением 80 м/с2.
6. Ударопрочность: длительность импульса 2…20 мс с ускорением 200 м/с2,, 6000 ударов.

Описание стрелочного амперметра и вольтметра М42248

Щитовой амперметр и вольтметр М42248 выпускается в стандартном корпусе с габаритными размерами 50х25 мм и классом точности 2,5. Степень защиты лицевой панели IP20 , для токоведущих частей – IP00. Прибор внесен в Госреестр средств измерений Р.Ф. Рабочее положение прибора вертикальное или горизонтальное.

Амперметр и вольтметр М42248 поставляется с первичной метрологической поверкой, межповерочный интервал один год.

Шкалы прибора выполняются с нулевой отметкой в начале или в середине шкалы, а также возможно изготовление шкалы в любых единицах измерения, со специальными надписями и другими пределами измерений по специальному заказу.

Технические характеристики амперметров и вольтметров М42248
