- Производитель: Электроприбор (г. Чебоксары)
- Код товара: 15815
- Доступность: Снят с производства
- Оптовая цена: по запросу
-
Розничная цена:
0₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: Э42700
Сертификат о признании утверждения типа СИ Республики Киргизия.pdf
Справочно Формула для определения потребляемой мощности аналоговых приборов.pdf
Руководство эксплуатации Э42700, Э42701, Э42702.pdf
Свидетельство об утверждении типа на Э42700, Э42701, Э42702, Ц42302, Ц42300, Ц42702 .pdf

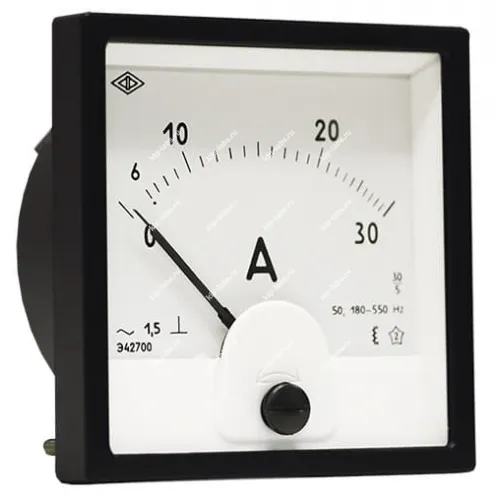

Назначение и принцип: Амперметр и вольтметр Э42700
Прибор Э42700 используют для определения величины тока и напряжения в электрических цепях; изготовитель - Электроприбор (г. Чебоксары) , при этом изделие относится к стрелочным приборам.
При измерении аппарат преобразует электрические величины в показания индикационной шкалы, при этом при эксплуатации следует исключить влияющие помехи и дождаться установления показаний перед их считыванием.
Функциональные опции
Аппарат осуществляет измерения тока и напряжения. Это делает его пригодным для последовательного контроля электрической сети и для оперативной визуальной оценки состояния; уместна дискретность считывания и простота интеграции с учетными системами.
- индикация тока и напряжения стрелочным указателем
- панельное исполнение для встраивания в щиты и шкафы
- механическая фиксация на лицевой панели
- визуальное отображение изменений в режиме реального времени
Сферы использования
На практике прибор применяют для контроля параметров в распределительных щитах и на технологическом оборудовании, при этом он удобен для оперативной проверки состояния цепей. В работе также возможна его эксплуатация в лабораторных стендах и на монтажных испытаниях.
Габаритный чертеж
Описание вольтметра и амперметра переменного тока Э42700
Амперметр Э42700, вольтметр Э42700 магнитоэлектрические с выпрямителем имеют измерительный механизм с внутрирамочным магнитом, с опорами на кернах или растяжках и выпрямителем в измерительной цепи.
Конструктивно приборы Э42700 этого типа исполняются с квадратными лицевыми панелями и квадратными или круглыми корпусами. По степени защиты, корпуса соответствуют IP50 или IP54, по защите токоведущих стержней - IP00.
Амперметры Э42700, вольтметры Э42700 электромагнитной системы позволяют измерять переменный ток и напряжение непосредственно в электрических цепях. Приборы электромагнитной системы основаны на взаимодействии магнитного поля измеряемого тока (тока, проходящего через катушку) с одним или несколькими сердечниками из магнитомягкого материала.
По конструктивному исполнению Э42700 электромагнитной системы имеют две разновидности измерительных механизмов:
- с плоской катушкой и с подвижным сердечником из магнитомягкого материала;
- с круглой катушкой и с двумя сердечниками внутри катушки.
Измерительные механизмы таких приборов имеют опоры на кернах из стали и подпятниках.
Технические характеристики Э42700
| Параметр | Значения |
|---|---|
| Размер лицевой панели, мм | 80х80 |
| Вырез в щите, мм | 77,5 |
| Длина шкалы, мм, не менее | 65 |
| Класс точности | А – 1,5; 2,5 |
| В – 2,5 | |
| Степень защиты IP | пылезащ. IP50 |
| Масса, кг, не более | 0,35 |
| Верхний предел диапазона измерений | Способ включения | Условия эксплуатации |
|---|---|---|
| мА – 100; 250; 400; 600 | Непосредственно | Температура -40...+50 С, относительная влажность 95 % при температуре +35 С. Вибропрочность: ускорение 5...30 м/с2, частота 10...70 Гц. Ударопрочность: ускорение 70 м/с2, частота ударов 10...50 в мин. Нормальная частота и область частот: 45-65; 50,180-550; 60; 180-550; 800;1000 Гц (для амперметров); 45-65; 50; 60; 200; 400; 500; 800; 1000 Гц (для вольтметров). |
| А – 1; 1,5; 2; 2,5; 3; 4; 5; 6; 10; 20; 30; 50; 100* | ||
| А – 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800 | Через трансформатор тока со вторичным током 1 или 5 А | |
| кA – 1; 1,2;1,5; 2; 3; 4; 5; 6; 8; 10; 20; 30; 40 | ||
| В – 10; 30; 50; 100; 150; 250; 400; 500; 600; 750 | Непосредственно | |
| В – 400; 450; 500; 600; 750 | Через трансформатор напряжения со вторичным напряжением 100 В | |
| кВ – 3,5; 4; 6; 7,5; 12,5; 15; 17,5; 20; 25; 40; 125; 150; 175; 200; 250; 400; 600 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Классзащиты | IP50 |
| Номер в госреестре СИ | 69582-17 |
| Производитель | Электроприбор(г.Чебоксары) |
| Страна производитель | Россия |
