Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Электроприбор (г. Чебоксары)
- Код товара: 15845
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
3 810₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: Э42704
Свидетельство о типовом одобрении Российского морского регистра судоходства.pdf
Справочно Формула для определения потребляемой мощности аналоговых приборов.pdf
Сертификат о признании утверждения типа СИ Республики Киргизия.pdf

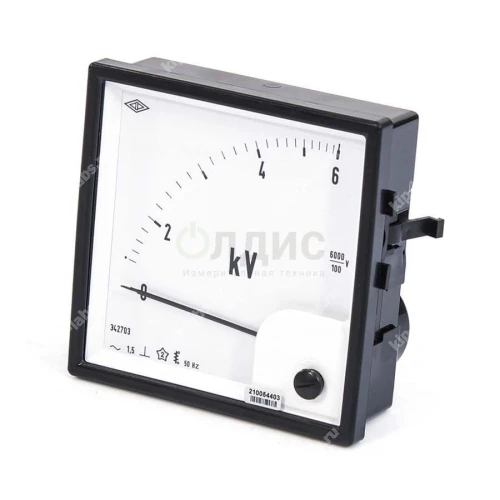

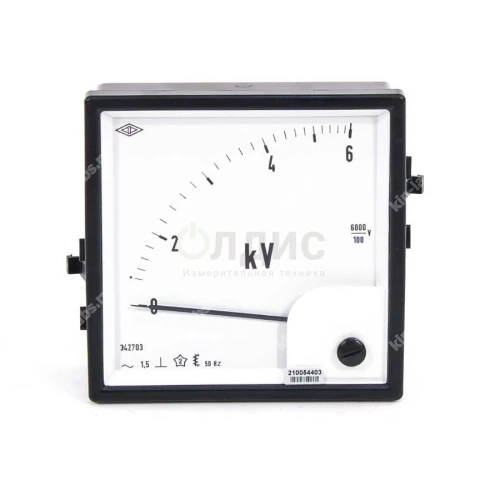

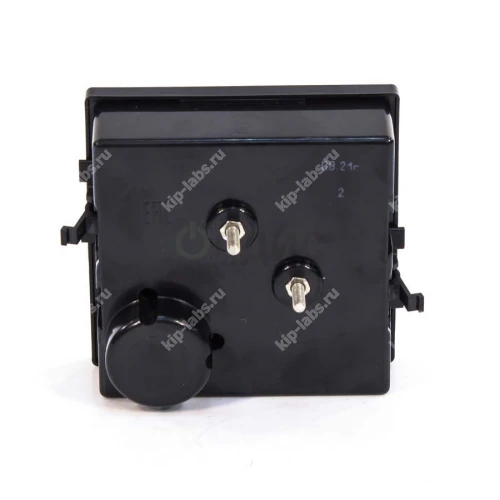

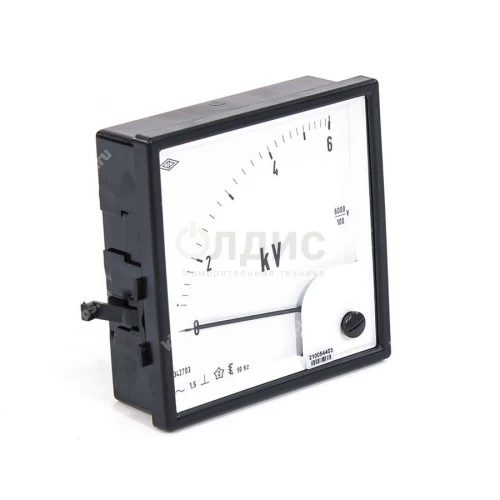

Описание модели: Амперметр и вольтметр Э42704
Амперметр и вольтметр Э42704 предназначен для отображения величин тока и напряжения, при этом конструкция рассчитана на совмещение показаний в единой шкале и общем корпусе; изготовитель - Электроприбор (г. Чебоксары) , что облегчает поиск сопутствующей документации и запасных частей.
Прибор относится к группе стрелочные приборы. Он разработан для монтажа в контрольных щитах и панельных простраствах.
При необходимости возможен учёт дискретности показаний, что позволяет согласовывать параметры индикации с требованиями систем автоматики и регистрации. Дискретность индикации может быть уместна при интеграции с внешними регистраторами.
Преимущества
- Показывает ток и напряжение в едином корпусе.
- Шкала с делениями обеспечивает быстрое считывание показаний.
- Подходит для контроля различных электрических параметров.
- Компактные размеры, пригодные для панельного монтажа.
Область применения
Э42704 применяют в электротехнических щитах, системах распределения и лабораторных установках.
Кроме того, прибор обеспечивает текущий контроль параметров сети, что позволяет использовать его также во вспомогательных контрольных цепях и при диагностике электрооборудования.
Габаритный чертеж
Описание вольтметра и вольтметра Э42704
Приборы предназначены для измерения силы тока и напряжения в цепях переменного тока. Циферблаты и шкалы приборов в габаритах 72х72, 96х96 мм выполняются в соответствии с Din 43802. Габаритно-установочные размеры соответствуют европейским стандартам. Расположение механизма – угловое.
Амперметр Э42703 ОМ2, 20 А; 50, в, ТУ 25-7504.133-2007: для амперметра Э42703, с верхним пределом диапазона измерений 20 А, вертикального положения, на нормальную частоту 50 Гц, для эксплуатации на морских судах.
Технические характеристики Э42704
| Параметр | Значения |
|---|---|
| Размер лицевой панели, мм | 72х72 |
| Вырез в щите, мм | 68х68 |
| Длина шкалы, мм, не менее | 60 |
| Класс точности | 1,5 |
| Степень защиты IP | пылезащ. IP50 |
| Масса, кг, не более | 0,35 |
| Верхний предел диапазона измерений | Способ включения | Условия эксплуатации |
|---|---|---|
| мA* – 100; 250; 400; 600 | Непосредственно | Температура -40...+50 С, относительная влажность 95 % при температуре +35 С. Вибропрочность: ускорение 15 м/с2, частота 30 Гц. Виброустойчивость: ускорение 5 м/с2, частота 20 Гц. Ударопрочность: ускорение 70 м/с2, частота 10...50 ударов в мин. Нормальная частота |
| А – 1; 1,5; 2; 2,5; 3; 4; 5; 6; 10; 20; 30; 50; | ||
| А – 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800 | Через трансформатор тока со вторичным током 1* или 5 А | |
| кА – 1; 1,2; 1,5; 2; 3; 4; 5; 6; 8;10; 20; 30; 40 | ||
| Э42704 амперметр перегрузочный (перегрузка с коэффициентом 2) | ||
| А – 5*; 10*; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400 | Непосредственно | |
| кA – 0,5; 0,6; 0,8; 1;1,5; 2; | Через трансформатор тока со вторичным током 1 или 5 А | |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Классзащиты | IP50 |
| Номер в госреестре СИ | 69582-17 |
| Производитель | Электроприбор(г.Чебоксары) |
| Страна производитель | Россия |
