- Производитель: Электроприбор (г. Чебоксары)
- Код товара: 15831
- Доступность: Снят с производства
- Оптовая цена: по запросу
-
Розничная цена:
0₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: М42201
Справочно Формула для определения потребляемой мощности аналоговых приборов.pdf
Свидетельство о типовом одобрении Российского морского регистра судоходства.pdf
Руководство по эксплуатации М42200, М42201.pdf
Свидетельство об утверждении типа М4247, М4248, М42200, М42201.pdf

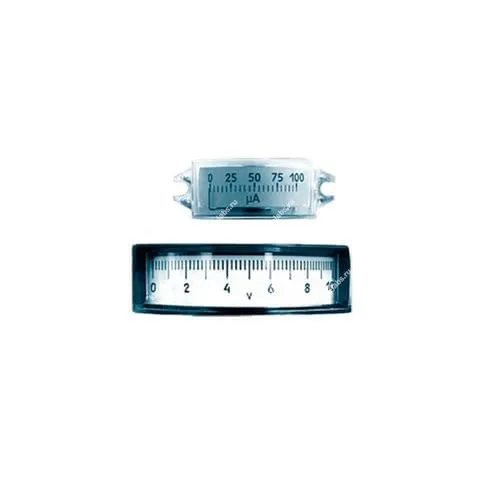

Кратко о модели: Амперметр и вольтметр М42201
Прибор М42201 сочетает в одном корпусе функции измерения тока и напряжения для эксплуатации в электросетях, при этом производителем является Электроприбор (г. Чебоксары) ; это упрощает учёт основных электрических параметров в компактном исполнении.
Аппарат рассчитан на монтаж в щитах с визуальной стрелочной индикацией и относится к числу стрелочные приборы. При этом он обеспечивает оперативный контроль значений тока и напряжения, что особенно важно при быстрой оценке состояния цепи.
Ключевые особенности
Ниже приведены основные характеристики прибора. Это даёт общее представление о его назначении и возможностях.
- Интеграция амперметра и вольтметра в одном устройстве
- Стрелочная шкала для наглядного отображения показаний
- Конструкция адаптирована для щитовой установки
- Удобство эксплуатации и быстрый счёт показаний
Где применяется
М42201 используют в приборных панелях распределительных щитов и в системах мониторинга электроэнергии; тем самым устройство выступает в роли визуального индикатора ключевых параметров.
Наладку и поверку выполняют в соответствии с документацией производителя. Параметры установки определяются конкретной схемой подключения и условиями эксплуатации.
Комплект поставки М42201
- Щитовой прибор
- Паспорт с первичной поверкой
- Комплект монтажных частей
- Упаковка
Описание стрелочного амперметра, вольтметра М42201
Приборы предназначены для измерения силы тока и напряжения в электрических цепях постоянного тока и применяются в различных отраслях промышленности.Амперметры и вольтметры постоянного тока данной группы применяются в щитах, мозаичных панелях и малогабаритном оборудовании.Приборы постоянного тока могут изготавливаться с нулевой отметкой на краю или внутри диапазона измерений. Шкалы приборов могут быть выполнены в любых единицах измерения, со специальными отметками, надписями и пр. по данным заказчика.
Степень защиты лицевой панели IP50, для токоведущих частей – IP00. Прибор внесен в Госреестр средств измерений Р.Ф. Рабочее положение прибора вертикальное или горизонтальное. Приборы могут изготавливаться для горизонтальной или вертикальной установки с соответствующим расположением шкалы прибора. Возможно изготовление приборов с другими пределами измерений по заказу.
Вольтметр М42201 поставляется с первичной метрологической поверкой, межповерочный интервал два года.
Технические характеристики М42201
| Параметр | Значения |
|---|---|
| Размеры лицевой панели, мм | 74х26 |
| Вырез в щите, мм | 60,5х24,5 |
| Длина шкалы, мм, не менее | 40 |
| Класс точности | 1,5; 2,5 |
| Степень защиты IP | пылезащ. IP50 |
| Масса, кг, не более | 0,20 |
| Диапазон измерени | Способ включения | Условия эксплуатации |
|---|---|---|
| мкА – 100; 150; 200; 250; 300; 400; 500; 600; 750; 1000 | Непосредственно | Температура -50...+60 С, относительная влажность 95 % при температуре +35 С. Виброустойчивость: ускорение 5...20 м/с2, частота 10...120 Гц. Вибропрочность: ускорение 5...30 м/с2, частота 10...120 Гц. Удароустойчивость: ускорение 30 м/с2, частота 10...50 ударов в мин. Ударопрочность: ускорение 100 м/с2, частота 10...50 ударов в мин. |
| мA – 1; 5; 10; 15; 30; 50; 100; 150; 300; 500; 600 | ||
| А – 1; 2; 3; 5; 10 | ||
| А – 20; 30; 50; 75; 100; 150; 200; 300; 500; 750; 1000; 1500; 2000; 3000; 4000; 6000 | С наружным шунтом 75 мВ, калиброванными проводами сопротивлением 0,035 Ом | |
| А – 7500; 10000; 12500; 15000 | С наружным шунтом 100 мВ, калиброванными проводами сопротивлением 0,035 Ом | |
| В – 2; 3; 7,5; 10; 15; 30; 50; 75; 100; 150; 250; 300; 450; 500; 600 | Непосредственно | |
| В – 1000; 1500; 3000 | С внешним добавочным сопротивлением с номинальным током 5 мA |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Классзащиты | IP50 |
| Номер в госреестре СИ | 37622-17 |
| Производитель | Электроприбор(г.Чебоксары) |
| Страна производитель | Россия |
