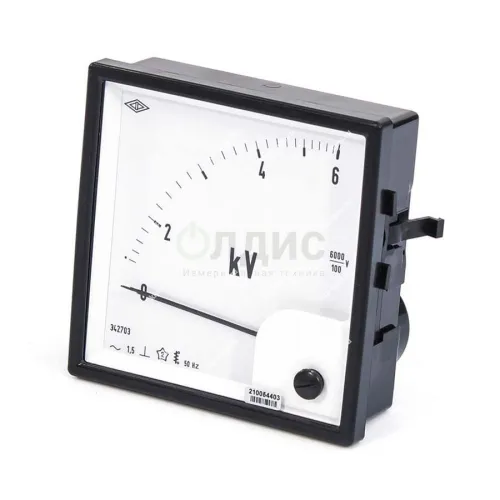

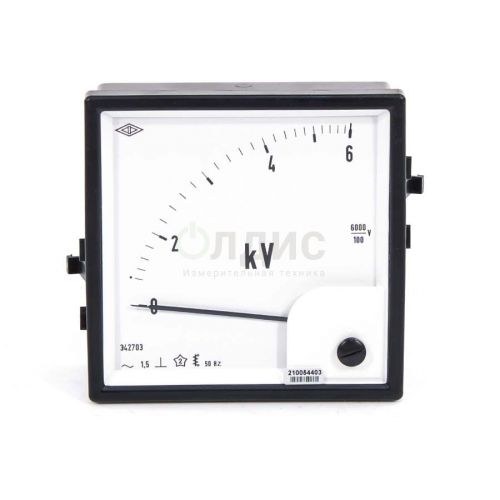

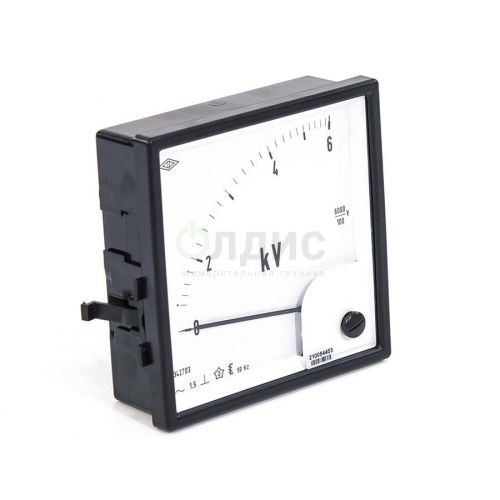

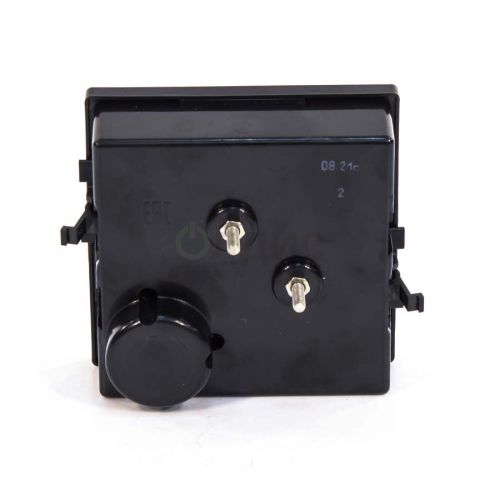

Описание вольтметра и вольтметра Э42703
Приборы предназначены для измерения силы тока и напряжения в цепях переменного тока. Циферблаты и шкалы приборов в габаритах 72х72, 96х96 мм выполняются в соответствии с Din 43802. Габаритно-установочные размеры соответствуют европейским стандартам. Расположение механизма – угловое.
Амперметр Э42703 ОМ2, 20 А; 50, в, ТУ 25-7504.133-2007: для амперметра Э42703, с верхним пределом диапазона измерений 20 А, вертикального положения, на нормальную частоту 50 Гц, для эксплуатации на морских судах.
Технические характеристики Э42703
| Параметр
| Значения
|
| Размер лицевой панели, мм
| 96х96
|
| Вырез в щите, мм
| 92х92
|
| Длина шкалы, мм, не менее
| 95
|
| Класс точности
| 1,5
|
| Степень защиты IP
| пылезащ. IP50
|
| Масса, кг, не более
| 0,35
|
| Верхний предел диапазона измерений
| Способ включения
| Условия эксплуатации
|
| мA – 100; 250; 400; 600
| Непосредственно
| Температура -40...+50 С,
относительная влажность 95 % при температуре +35 С.
Вибропрочность:
ускорение 15 м/с2,
частота 30 Гц.
Виброустойчивость:
ускорение 5 м/с2,
частота 20 Гц.
Ударопрочность:
ускорение 70 м/с2,
частота 10...50 ударов в мин.
|
| А – 1; 1,5; 2; 2,5; 3; 4; 5; 6; 10; 20; 30; 50; 100*
|
| А – 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800
| Через трансформатор тока со вторичным током 1* или 5 А
|
| кА – 1; 1,2; 1,5; 2; 3; 4; 5; 6; 8;10; 20; 30; 40
|
| Э42703
|
| В – 10; 30; 50; 100; 150; 250; 400; 500; 600; 750
| Непосредственно
|
| В – 400; 450; 500; 600; 750
| Через трансформатор напряжения со вторичным напряжением 100 В
|
| кВ – 3,5; 4; 6; 7,5; 12,5; 15; 17,5; 20; 25; 40; 125; 150; 175; 200; 250; 400; 600
|
| Э42703 амперметр перегрузочный (перегрузка с коэффициентом 2)
|
| А – 1; 1,5; 2,5; 3; 4; 5; 6; 10 ;15; 20; 30; 50; 100
| Непосредственно
|
| А – 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 250*; 300; 400
| Через трансформатор тока со вторичным током 1 или 5 А
|
| кA – 0,5; 0,6; 0,8; 1;1,5; 2; 3; 4; 5; 6; 10; 20; 30; 40
|
Габаритный чертеж
