- Производитель: Электроприбор (г. Чебоксары)
- Код товара: 15846
- Доступность: Снят с производства
- Оптовая цена: по запросу
-
Розничная цена:
0₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: Э42702
Сертификат о признании утверждения типа СИ Республики Киргизия.pdf
Справочно Формула для определения потребляемой мощности аналоговых приборов.pdf
Руководство эксплуатации Э42700, Э42701, Э42702.pdf
Свидетельство об утверждении типа на Э42700, Э42701, Э42702, Ц42302, Ц42300, Ц42702 .pdf

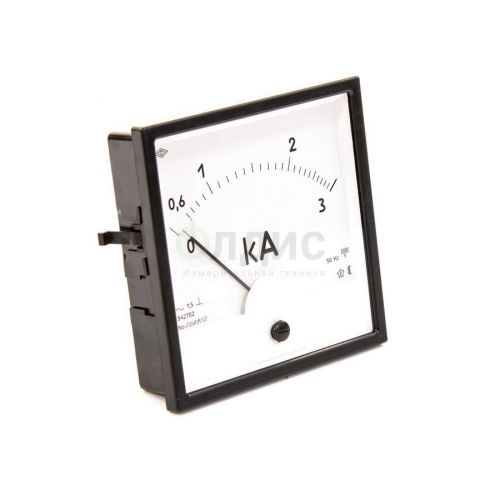

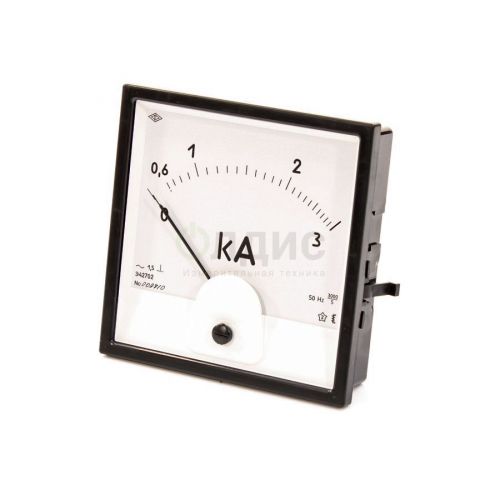

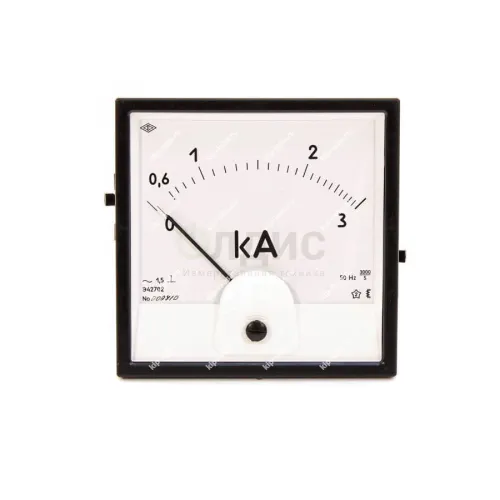

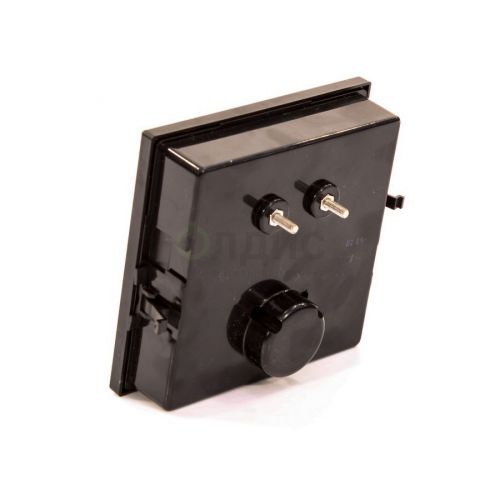

Кратко о модели: Амперметр и вольтметр Э42702
Прибор Э42702 применяют для визуального контроля значений тока и напряжения. Устройство предназначено для установки в щитах и монтажных шкафах, что облегчает его интеграцию в распределительные системы; при этом оно относится к классу стрелочные приборы.
Модель выпускает Электроприбор (г. Чебоксары) , что делает прогнозируемым подбор совместимых компонентов. За счёт этого интеграция с существующими системами становится более предсказуемой.
Ключевые особенности
- Прибор отображает текущие значения тока и напряжения, что позволяет оператору вести мониторинг параметров сети в режиме реального времени.
- Панельная конструкция упрощает монтаж и замену, тем самым сокращая время проведения работ по обслуживанию.
- Индикация выполнена стрелочным способом для интуитивной оценки показаний и быстрого восприятия отклонений.
- Конструкция рассчитана на эксплуатацию в электрораспределительных системах, что делает её применимой в типичных щитовых конфигурациях.
- Обслуживание и калибровка выполняются стандартными инструментальными методами, что упрощает проведение регламентных операций.
Где применяется
Э42702 используется в системах распределения электроэнергии на промышленных и коммунальных объектах. Это даёт возможность контролировать параметры сети и оперативно реагировать на их изменение.
В технической документации указывается наличие дискретных выходов и интерфейсов связи, что следует учитывать при проектировании интеграции; перед покупкой рекомендуется сверить требования по подключению со спецификацией изделия. В ряде проектов уместна дискретность сигналов или применение интерфейсов типа RS-232C в составе системы контроля.
Габаритный чертеж
Описание амперметра Э42702
Щитовые приборы для измерения переменного тока и напряжения выпускаются двух видов:
- магнитоэлектрической системы с выпрямителем;
- электромагнитной системы.
Приборы позволяют измерять токи в пределах от 25 µА до 100 А при прямом включении. Для расширения диапазона измерений по току применяются трансформаторы тока типа ТОП-0,66, по напряжению – трансформаторы напряжения.
Амперметры и вольтметры изготавливаются с нулевой отметкой на краю диапазона. Приборы могут быть изготовлены со шкалами в любых единицах измерения по желанию заказчика.
Циферблаты и шкалы приборов в габаритах 60х60, 80х80, 120х120 мм выполняются в соответствии с ГОСТ 5365.
По конструктивному исполнению приборы для измерения переменного тока делятся на две группы:
- приборы с квадратными лицевыми панелями и круглыми корпусами;
- приборы с квадратными лицевыми панелями и квадратными корпусами.
Степень защиты по лицевой панели - IP50 или IP54, степень защиты токоведущих стержней – IP00.
Для защиты от прикосновения к токоведущим стержням приборы Э42700, Э42702 (амперметры до 10А, миллиамперметры, вольтметры, приборы с подключением через ТТ и ТН), Ц42300, Ц42702 могут поставляться с защитными колпачками КЗ-4. Необходимость поставки указать при заказе.
Технические характеристики Э42702
| Параметр | Значения |
|---|---|
| Размер лицевой панели, мм | 120х120 |
| Вырез в щите, мм | 112х112 |
| Длина шкалы, мм, не менее | 90 |
| Класс точности | 1,5 |
| Степень защиты IP | пылезащ. IP50 |
| Масса, кг, не более | 0,45 |
| Верхний предел диапазона измерений | Способ включения | Условия эксплуатации |
|---|---|---|
| мА – 100; 250; 400; 600 | Непосредственно | Температура -40...+50 С, относительная влажность 95 % при температуре +35 С. Виброустойчивость: ускорение 5 м/с2, частота 20 Гц. Вибропрочность: ускорение 15 м/с2, частота 30 Гц. Ударопрочность: ускорение 70 м/с2, частота 10...50 ударов в мин. Нормальная частота и область частот: 45-65; 50; 60; 200; 500; 1000 Гц. |
| А – 1; 1,5; 2; 2,5; 3; 4; 5; 6; 10; 20; 30; 50; 100* | ||
| А – 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800 | Через трансформатор тока со вторичным током 1 или 5 А | |
| кA – 1; 1,2; 1,5; 2; 3; 4; 5; 6; 8; 10; 20; 30; 40 | ||
| Э42702 амперметр перегрузочный (перегрузка с коэффициентом 2) | ||
| А – 1; 1,5; 2,5; 3; 4; 5; 6; 10; 15; 20; 30; 50; 100* | Непосредственно | |
| А – 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400 | Через трансформатор тока со вторичным током 1 или 5 А | |
| кA – 0,5; 0,6; 0,8; 1; 1,5; 2; 3; 4; 5; 6; 10; 20; 30; 40 | ||
| Э42702 амперметр перегрузочный (перегрузка с коэффициентом 5 или 6) | ||
| A – 1; 3; 5; 10 | Непосредственно | |
| А – 1; 10 | Через трансформатор тока со вторичным током 1 А | |
| A – 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150 | Через трансформатор тока со вторичным током 5 А | |
| кА – 0,2; 0,25; 0,3; 0,4; 0,5; 0,6; 0,75; 0,8; 1; 1,5; 2; 3; 4; 5; 6; 8; 10 | ||
| * на нормальную частоту и область частот, Гц 45-55, 50 Для приборов Э42702 первичный ток и напряжение трансформатора совпадает с верхним пределом диапазона измерений. | ||
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Классзащиты | IP50 |
| Номер в госреестре СИ | 69582-17 |
| Производитель | Электроприбор(г.Чебоксары) |
| Страна производитель | Россия |
