- Производитель: Электроприбор (г. Чебоксары)
- Код товара: 15858
- Доступность: Снят с производства
- Оптовая цена: по запросу
-
Розничная цена:
0₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: Э42704.8
Декларация о соответствии ТР ТС Э42700.8, Э42701.8, Э42703.8, Э42704.8.pdf
Руководство по эксплуатации Э42700.8, Э42701.8, Э42703.8, Э42704.8.pdf

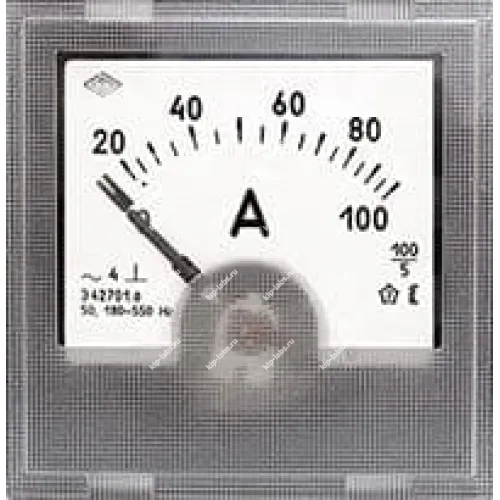

Описание модели: Амперметр Э42704.8
Модель Амперметр Э42704.8 применяется для контроля силы тока в электрических цепях; производителем выступает Электроприбор (г. Чебоксары) , при этом прибор относится к семейству стрелочные приборы и рассчитан на панельную установку.
Корпус спроектирован для монтажа в панель и имеет стандартные крепёжные размеры, что облегчает установку в типовую панель. Аналоговая стрелочная шкала обеспечивает оперативный визуальный контроль показаний.
При необходимости прибор допускается эксплуатировать в системах с дискретной обработкой сигналов, что позволяет применять его совместно с цифровыми контроллерами, а также уместна дискретность сигнала при интеграции с цифровой автоматикой.
Преимущества
- Стрелочная индикация обеспечивает быстрое считывание показаний.
- Конструкция адаптирована для стандартной панельной установки.
- Соответствует типовым схемам подключения в щитах управления.
- Низкие требования к обслуживанию.
Область применения
- Контроль состояния электрических цепей в щитах.
- Установка в промышленные шкафы автоматики и распределительные панели.
- Использование в системах контроля и управления электрооборудованием.
- Объекты с необходимостью визуального мониторинга токов.
Габаритный чертеж
Описание амперметра и вольтметра Э42704.8
Приборы предназначены для измерения силы тока и напряжения в электрических цепях переменного тока и применяются в различных отраслях промышленности.
Циферблаты и шкалы приборов в габаритах 60х60, 80х80 мм выполняются в соответствии с ГОСТ 5365, 72х72, 96х96 мм - в соответствии с Din 43802
Для защиты от прикосновения к токоведущим стержням приборы могут поставляться с защитными колпачками КЗ-4. Необходимость поставки указать при заказе.
Технические характеристики Э42704.8
| Параметр | Значения |
|---|---|
| Размер лицевой панели, мм | 72х72 |
| Вырез в щите, мм | 68х68 |
| Длина шкалы, мм | 60 |
| Основная погрешность, % | 4,0 |
| Степень защиты IP | пылезащ. IP50 |
| Масса, кг, не более | 0,35 |
| Диапазон измерений | Способ включения | Условия эксплуатации |
|---|---|---|
| A - 10; 30; 50; 75; 100; 150; 200; 250; 300; 400; 600; 800 | через ТТ со вторичным током 5 А | Температура -40... +50 С, относительная влажность 95 % при температуре +35 С. Вибропрочность: ускорение 5...30 м/с.кв, частота 10...70 Гц. Ударопрочность: ускорение 70 м/с.кв, 2000 ударов с частотой 10...50 ударов в мин. |
| кА - 1,5; 2; 3 | ||
| Возможно изготовление приборов с другими диапазонами измерений и для включения через трансформатор тока 1А. | ||
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Классзащиты | IP50 |
| Номер в госреестре СИ | 37283-08 |
| Производитель | Электроприбор(г.Чебоксары) |
| Страна производитель | Россия |
