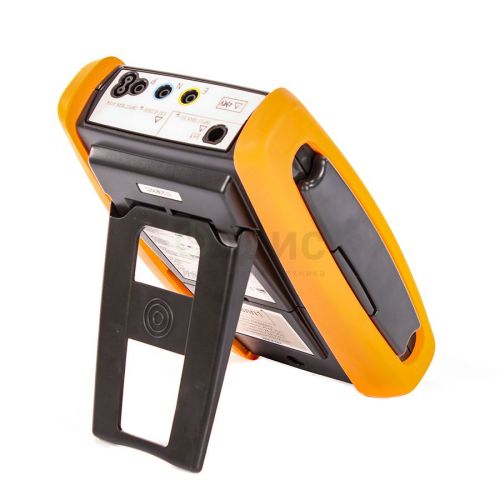

Измеритель параметров электрических сетей АКИП 8201

Кратко о модели

Измеритель параметров электрических сетей АКИП 8201 представляет собой переносной прибор для контроля основных электрических параметров, при этом изготовитель — АКИП.

Устройство используют для оперативной проверки состояния питающих магистралей и распределительных узлов. За счёт этого специалисты получают сведения о токах, напряжениях и отклонениях, которые характерны для приборов категории Измерители параметров электрических сетей.

Ключевые особенности

• Портативная конструкция для выездных замеров и диагностик;
• Комплексное измерение основных параметров электрической сети;
• Удобство снятия данных и возможность интеграции с внешними системами;
• Интерфейсная совместимость с типовыми измерительными щупами и клещами.

Где применяется

Прибор используется при наладке, приёмке и периодическом обслуживании электроустановок, что позволяет фиксировать отклонения от нормативных значений. Уместна дискретность измерений при поэтапной диагностике системы; в отдельных сценариях может потребоваться интерфейс, например RS-232C, для передачи данных.

Дополнительная комплектация АКИП 8201:

• Пробник PR400 для удаленного запуска теста
• Программное обеспечение + оптический USB кабель
• Токовые клещи НТ96U (+токи утечки) 1-100-1000А/1В 54 мм

Описание измерителя параметров электрических сетей АКИП 8201:

АКИП 8201 - компактный аппарат для измерения параметров электрических сетей. Прибор прост и удобен в управлении и имеет отличные технические данные. С помощью АКИП 8201 вы сможете провести проверку норм электробезопасности любого оборудования. Измеритель можно применять как в профессиональной деятельности, так и в быту.

Измеритель параметров электрических сетей АКИП 8201 измеряет параметры устройств защитного отключения, как общего, так и селективного типа, регистрирует время отключения, напряжение прикосновения, ток отключения. Помимо этого, прибор позволяет замерять сопротивление цепи заземления без выключения УЗО и проводить измерения полного сопротивления петли "Ф-З" цепи "Ф-Н", "Ф-Ф". Во время работы АКИП 8201 автоматически определяет порядок чередования фаз и правильность подключения.

Принцип работы измерителей заключается в преобразовании входного аналогового сигнала с помощью АЦП, последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.

Отличительные особенности:

• Отображение режима работы и индикатора заряда батареи на дисплее;
• Функция автоматического отключения прибора;
• Сохраняются полученных данных в памяти прибора (запись до 500 показаний);
• Возможность переноса полученных данных на ПК (диск с программным обеспечением и USB-интерфейс для подсоединения к компьютеру можно приобрести отдельно);
• Ударопрочный корпус с двойной изоляцией, соответствует 2-му классу защиты;
• На корпусе устройства есть специальная ручка для более удобной транспортировки;
• Может работать как от аккумулятора, так и от сети;
• Поставляется вместе с кабелем для подключения к сети и сумкой для перевозки;
• Удобен в работе и имеет интуитивно понятный интерфейс.

  Области применения:

  • При монтаже, обслуживании, отладке и диагностике электросетей;
  • При диагностике осветительного оборудования и электроустройств различного назначения.

    Технические характеристики измерителя АКИП 8201:

    Параметр	Значение
    Измерение времени отключения УЗО
    Тестовый ток	10-30-100-300-500 мА
    Время отключения (мс)	1…999 тестовый ток 1/2 IΔN, IΔN
    Начальное значение дифф. тока (Δ I)	АС-(общего типа) / А-(селективного типа)
    	1…200 тестовый ток 2 IΔN / 1…250 тестовый ток 2 IΔN
    	1…50 тестовый ток 5 IΔN / 1…160 тестовый ток 2 IΔN
    Разрешение	1 мс
    Погрешность измерения	плюс-минус (2 % + 2 ед. счета)
    Измерение отключающего тока УЗО
    Измерение тока (до 10мА)	(0,5-1,4) х I / (0,5-2) х I
    Измерение тока (> 10мА)	(0,5-1,4) х I / (0,5-2) х I
    Разрешение	0,1 х I
    Погрешность измерений	нижняя граница допуска: - 0 %; верхняя граница: + 5%
    Измерение напряжения прикосновения Uп
    Диапазон измерений	0 … 2 х Uп (Uп = от 25 В до 50 В)
    Разрешение	0,1 В
    Погрешность измерения	плюс-минус (5,0 % +3 ед.сч.)
    Измерение сопротивления цепи/петли
    Диапазон измерений	0,01 … 9,99 Ом / 10 …199,9 Ом
    Разрешение	0,01 Ом / 0,1 Ом
    Погрешность	плюс-минус (5,0 % +3 ед.сч.)
    Измерение сопротивления петли "фаза-земля"
    Диапазон измерений	0,01… 19,9 Ом / 20…199,9 Ом / 200…1999 Ом
    Разрешение	0,01 Ом / 0,1 Ом / 1 Ом
    Погрешность	плюс-минус (5,0 % +3 ед.сч.)
    Измерение общего сопротивления шины "земля"
    Диапазон измерений	0,01… 19,9 Ом / 0,1…199,9 Ом / 1…1999 Ом
    Разрешение	0,01 Ом / 0,1 Ом / 1 Ом
    Погрешность	плюс-минус (5,0 % +1 Ом) в диапазонах 0,01… 19,9 Ом / 0,1…199,9 Ом;
    	плюс-минус (5,0 % +10 ед.сч.) в на диапазонах 1…1999 Ом
    Тестовый ток	15мА (без отключения УЗО)
    Чередование фаз
    Диапазон	100 В … 460 В
    Индикация	"123"/ "213" / "11-"
    Общие данные
    Дисплей	ЖК-индикатор, экран 65 мм х 65 мм, монохромный
    Условия эксплуатации	0 °С … 40 °С относительная влажность менее 80 %
    Объем памяти	500 тестов
    Напряжение питания	1,5 В х 6 (тип АА) (в комплект не входят)
    Ресурс батарей	Не менее 600 тестов
    Исполнение	МЭК 61010, МЭК 61326, МЭК 61557, кат. III около 415 В (ф-ф) / около 240 В (ф-з), двойная изоляция
    Габаритные размеры	240 х 160 х 70 мм
    Масса	1,2 кг

    Комплектация АКИП 8201:

    №	Наименование	Количество
    1.	Прибор	1
    2.	3-х проводный кабель с евро-вилкой	1
    3.	Набор измерительных принадлежностей	1
    4.	Сумка для транспортировки	1
    5.	Руководство по эксплуатации	1
