Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Sonel S.A.
- Код товара: 14591
- Доступность: В наличии
-
2551₽
- С учетом НДС 2551₽
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: WMRUPAT820
Товар снят с производства!!!

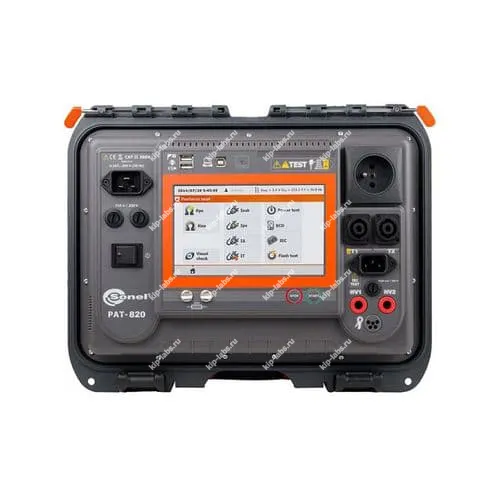

Описание системы контроля токов утечки и параметров безопасности электрических приборов PAT-820:
PAT-820 – цифровой измерительный прибор для определения степени безопасности и исправности электрооборудования. Анализ безопасности основан на таких параметрах, как сопротивление защитных проводов и изоляции, непрерывность соединений, значение тока утечки, мощность. Тестирование выключателей УЗО может осуществляться в автоматическом режиме. Кроме того данная модель может применяться для flash-теста изоляции высоким напряжением (дожигание).
Отличительные особенности PAT-820:
- Сопротивление защитного проводника измеряется током 200 мА, 10 А или 25 А;
- Сопротивление изоляции может измеряться напряжением 100 В или 250 В;
- Возможность программировать последовательность измерений, что позволяет автоматизировать процесс диагностики;
- Прибор определяет значение замещенного тока утечки, дифференцированного тока утечки и тока прикосновения;
- Измерение мощности;
- Проверка кабелей IEC;
- Определение напряжения и частоты сети;
- Диагностика выключателей УЗО;
- Возможность измерения тока при помощи клещей;
- Тестирование изоляции высоким напряжением – flash-тест;
- Измерительный диапазон настраивается автоматически;
- Поставляется с профессиональным ПО для обработки данных;
- Интерфейс для подключения сканера штрих-кодов и USB-принтера;
- Цветной сенсорный дисплей.
- Автоматический выбор измерительного диапазона;
- Профессиональное программное обеспечение для обработки данных и создания отчетов;
- Возможность подключения сканера штрих-кода и принтера;
- Поддержка портативных накопителей флэш-памяти;
- Большой, легко читаемый сенсорный дисплей;
- Тип изоляции - II 300В по PN-EN 61010-1;
- Степень защиты корпуса - IP40 (IP67 с закрытой крышкой);
- Эргономичная работа с прибором.
Технические характеристики системы контроля PAT-820:
| Параметры | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Измерение сопротивления провода заземления I = 200 А | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Диапазон отображения | Разрешение | Основная погрешность | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 0,00 ... 0,99 Ом | 0,01 Ом | ±(4% и.в. + 2 е.м.р.) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1,00 ... 19,99 Ом | ±(4% и.в. + 3 е.м.р.) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Примечание: измерительный ток 200 мА для R 0,2 ... 1,99 Ом
| Измерение сопротивления провода заземления I = 10 А
| Диапазон отображения
| Разрешение
| Основная погрешность
| 0,00 ... 999 мОм
| 1 мОм
| ±(3% и.в. + 4 е.м.р)
| 1,00 ... 1,99 Ом
| 0,01 Ом
|
Примечание:
|
Измерение сопротивления провода заземления I = 25 А
| Диапазон отображения
| Разрешение
| Основная погрешность
| 0,00 ... 999 мОм
| 1 Ом
| ±(3% и.в. + 4 е.м.р)
| 1,00 ... 1,99 Ом
| 0,01 Ом
|
Примечание:
|
Flash-тест/ тест высоким напряжением
| Диапазон отображения
| Разрешение
| Основная погрешность
| 0,00 ... 2,5 мА
| 0,01 мА
| ±(5% и.в. + 5 е.м.р.)
|
Примечание:
|
Измерение сопротивления изоляции
| Un
| Диапазон отображения
| Разрешение
| Основная погрешность
| 100 В
| 0 ... 1999 кОм
| 1 кОм
| ±(5% и.в. + 8 е.м.р.)
| 2,0 ... 19,99 МОм
| 0,01 МОм
| 20,0 ... 99,9 МОм
| 0,1 МОм
| 250 В
| 0 ... 1999 кОм
| 1 кОм
| 2,0 ... 19,99 МОм
| 0,01 МОм
| 20,0 ... 199,9 МОм
| 0,1 МОм
| 500 В
| 0 ... 1999 кОм
| 1 кОм
| 2,0 ... 19,99 МОм
| 0,01 МОм
| 20,0 ... 599,9 МОм
| 0,1 МОм
|
Примечание:
|
Измерение тока утечки PE и дифференциального тока утечки
| Диапазон отображения
| Разрешение
| Основная погрешность
| 0,00 ... 3,99 мА
| 0,01 мА
| ±(5% и.в. + 2 е.м.р)
| 4,00 ...19,9 мА
| 0,1 мА
|
Примечание:
|
Измерение замещенного тока утечки
| Диапазон отображения
| Разрешение
| Основная погрешность
| 0,00 ... 3,99 мА
| 0,01 мА
| ±(5% и.в. + 2 е.м.р)
| 4,00 ...19,9 мА
| 0,1 мА
| Измерение тока утечки прикосновения
| Диапазон отображения
| Разрешение
| Основная погрешность
| 0,000 ... 4,999 мА
| 0,001 мА
| ±(5% и.в. + 3 е.м.р)
| Тест срабатывания УЗО и измерение времени срабатывания
| Тип УЗО
| Множитель
| Диапазон
| Разрешение
| Общего типа
| 0,5 * I n
| 0 ... 300 мс
| 1 мс; погрешность: ±(2% и.в. + 2 е.м.р.)*
| 1 * I n
| 2 * I n
| 0 ... 150 мс
| 5 * I n
| 0 ... 40 мс
| Примечание: для УЗО I n = 10 мА и кратности тока 0,5 * I n погрешность ±(2% и.в. + 3 е.м.р.)
| Измерение тока срабатывания УЗО (синусоидальный дифференциальный ток)
| Номинал тока
| Диапазон
| Разрешение, погрешность
| Ток измерения
| 0,00 ... 3,99 мА
| 0,01 мА
| 0,1 мА; погрешность: ±5% I n
| 0,3 x I n ... 1,0 x I n
| 4,00 ...19,9 мА
| 0,1 мА
| 0,00 ... 3,99 мА
| 0,01 мА
| 4,00 ...19,9 мА
| 0,1 мА
| Измерение мощности S
| Диапазон отображения
| Разрешение
| Основная погрешность
| 0 ... 999 Вт
| 1 Вт
| ±(5% и.в. + 3 е.м.р)
| 1,00 ...3,99 кВт
| 0,01 кВт
| Примечание: регулируемое время измерения: непрерывное или от 1 до 60 с, разрешение 1 с
| Коэффициент мощности PF
| Диапазон отображения
| Разрешение
| Основная погрешность
| 0,00 ... 1,00
| 0,01
| ±(10% и.в. + 3 е.м.р.)
| Измерение тока потребления при измерении мощности
| Диапазон отображения
| Разрешение
| Основная погрешность
| 0,00 ... 15,99 А
| 0,01 А
| ±(2% и.в. + 3 е.м.р)
| Измерение тока потребления при измерении мощности с клещами
| Диапазон отображения
| Разрешение
| Основная погрешность
| 100 мА ... 999 мА
| 1 мА
| ±(5% и.в. + 5 е.м.р.)
| 1,00 А ... 9,99 А
| 0,01 А
| 10,0 ... 24,9 А
| 0,1 А
| Примечание: основная погрешность в таблице приведена без учета погрешности клещей
| Остальные технические характеристики
| Питание измерителя
| 195...265 В, 50 Гц
| Ток нагрузки
| макс. 16 A (230 В)
| Дисплей
| ЖКИ TFT 7'’ 800x480
| Передача данных в компьютер
| по USB 2.0
| Габариты
| 330 x 235 x 120 мм
| Вес
| 6,2 кг
| | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Комплект поставки PAT-820:
- Кабель питания - 1 шт;
- Измерительный провод 1,8 м - 1 шт;
- Разъем SP-4, оранжевый - 1 шт;
- Провод 1,8 м, красный, 5 кВ, «банан» - 2 шт;
- Остроконечный щуп, красный, 5 кВ, «банан» - 2 шт;
- Предохранитель 0314 015.VPX 15А 250ВАС 6,3 x 32 мм - 2 шт;
- Кабель USB - 1 шт;
- DVD-диск с программным обеспечением - 1 шт.
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Классзащиты | IP40 |
| Производитель | SonelS.A. |
| Страна производитель | Польша |
| Гарантия (мес.) | 36 |
