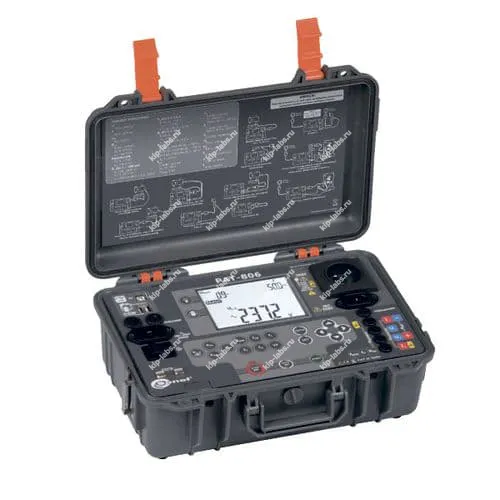

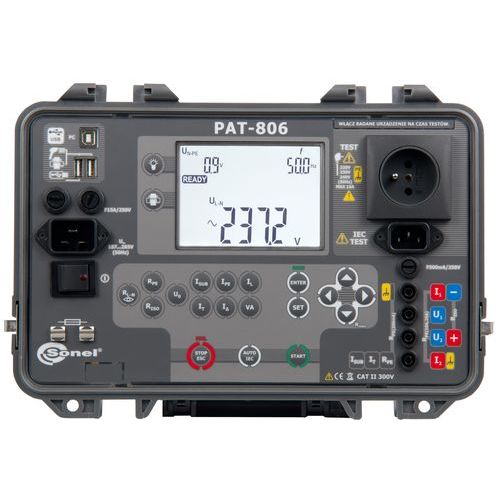

Система контроля токов утечки и параметров безопасности электрических приборов PAT-806

0 отзывов | Написать отзыв

Хит

Производитель: Sonel S.A.
Код товара: 14593
Доступность: В наличии

261570₽
С учетом НДС 261570₽

Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата

Нашли дешевле?

Артикул: WMRUPAT806

Купить в 1 клик

Whatsapp Чат

Товар снят с производства!!!

Описание системы контроля токов утечки и параметров безопасности электрических приборов PAT-806:

PAT-806 – цифровой измеритель токов утечки и параметров безопасности электрических приборов в различных сферах применения, как в промышленности (сверлильные, точильно-шлифовальные станки), так и в бытовых условиях (холодильник, эл. печь).

Отличительногй особенностью моделей серии PAT является возможность диагностировать техническое состояние сварочного оборудования и их соответствия требованиям ГОСТ Р МЭК 60974-4-2014 «Оборудование для дуговой сварки. Часть 4. Периодическая проверка и испытание.»

Отличительные особенности PAT-806:

Измерение напряжения L-N и частоты сети;
Измерение напряжения UNOM сварочного оборудования без нагрузки;
Проверка сопротивления цепи L-N;
Измерение полной S мощности и потребляемого электрооборудованием тока I;
Измерение сопротивления изоляции напряжением: 100 В, 250 В и 500 В;
Измерение сопротивления (целостности) защитного проводника синусоидальными токами: 200 мА, 10 А и 25 А;
Измерения токов утечки:
Проверка целостности предохранителей питающей цепи;
Тест сетевого провода IEC – проверка отсутствия обрыва и КЗ между жилами, а также соответствия фазировки L-L и N-N в присоединение сетевого кабеля;
Программируемый автоматический режим измерения;
Сохранение результатов в память и передача данных на ПК;
Совместим с ПО «SONEL Reader», «Sonel PAT+»;
Автоматический выбор диапазона измерения;
990 ячеек памяти результатов измерения, с возможностью их передачи на компьютер через порт USB или печати;
Профессиональное программное обеспечение для обработки данных и создания отчетов;
Возможность подключения сканера штрих-кода и принтера;
Поддержка портативных накопителей флэш-памяти;
Большой, легко читаемый дисплей с подсветкой;
Эргономичная работа с прибором.

Технические характеристики системы контроля PAT-806:

Параметры
Измерение напряжения Un (r.m.s.)
Диапазон отображения	Разрешение	Основная погрешность
0,5 ... 170,0 В	0,1 В	±(2,5% и.в. + 5 е.м.р.)
Примечание: верхний предел установлен в диапазоне 5,0 ... 170,0 В с разрешением 1В
Измерение напряжения Up (пик.)
Диапазон отображения	Разрешение	Основная погрешность
5,0 ... 240,0 В	0,1 В	±(2,5% и.в. + 5 е.м.р.)
Примечание: верхний предел установлен в диапазоне 5,0 ... 240,0 В с разрешением 1В
Измерение тока утечки сварочной цепи IL
Диапазон отображения	Разрешение	Основная погрешность
0,0 ... 14,99 мА	0,01 мА	±(5% и.в. + 5 е.м.р.)
Примечание: верхний предел в диапазоне: 10 мОм ... 1,99 мОм с разрешением 0,01 Ом измерительный ток: 200 мА для R = 0,2 ... 1,99 Ом регулируемое время измерения 1 ... 60 секунд с разрешением 1 с и режим CONT (непрерывное измерение)
Измерение сопротивления провода заземления I = 10 А (только I класс защиты)
Диапазон отображения	Разрешение	Основная погрешность
0,00 ... 999 мОм	1 мОм	±(3% и.в. + 4 е.м.р.)
1,00 ... 1,99 Ом	0,01 Ом	±(3% и.в. + 40 е.м.р)*
Примечание: выходное напряжение без нагрузки < 12 В AC измерительный ток 10 А для R 0,5 Ом регулируемое время измерения 1 .. 60 секунд с разрешением 1 с * для двухпроводного измерения
Измерение сопротивления провода заземления I = 25 А (I класс защиты)
Диапазон отображения	Разрешение	Основная погрешность
0,00 ... 999 мОм	1 мОм	±(3% и.в. + 40 е.м.р)*
1,00 ... 1,99 Ом	0,01 Ом	±(3% и.в. + 40 е.м.р)*
Примечание: измерительный ток 25 А для R 0,2 Ом регулируемое время измерения 1 .. 60 секунд с разрешением 1 с * для двухпроводного измерения
Измерение сопротивления цепи L-N
Диапазон отображения	Разрешение	Основная погрешность
0,00 ... 999 мОм	1 Ом	±(5% и.в. + 5 е.м.р)*
1,00 ... 4,99 кОм	0,01 кОм	±(5% и.в. + 5 е.м.р)*
Примечание: напряжение измерения: 4 ... 8 В AC максимальный ток короткого замыкания: 5 мА
Измерение тока утечки PE и дифференциального тока утечки
Диапазон отображения	Разрешение	Основная погрешность
0,00 ... 3,99 мА	0,01 мА	±(5% и.в. + 2 е.м.р)
4,00 ...19,9 мА	0,1 мА	±(5% и.в. + 2 е.м.р)
Примечание: диапазон предела измерения: 0,01 ... 9,99 мА с разрешением 0,01 мА / 0,1 мА регулируемое время измерения: непрерывное (CONT) или 4 - 60 сек. с разрешением 1 с в середине времени измерения прибор автоматически меняет полярность в сетевой измерительной розетке и отображает большее значение диапазон измерения тока 40 Гц ... 100 кГц (для тока утечки PE) или 20 Гц ... 100 кГц (для дифференциального тока)
Измерение замещенного тока утечки
Диапазон отображения	Разрешение	Основная погрешность
0,00 ... 3,99 мА	0,01 мА	±(5% и.в. + 2 е.м.р)
4,00 ...19,9 мА	0,1 мА	±(5% и.в. + 2 е.м.р)
Примечание: диапазон предела измерения: 0,01 ... 9,99 мА с разрешением 0,01 мА / 0,1 мА регулируемое время измерения: непрерывное (CONT) или 1 - 60 сек. с разрешением 1 с Напряжение холостого хода 25 ... 50 В
Измерение тока утечки прикосновения
Диапазон отображения	Разрешение	Основная погрешность
0,000 ... 4,999 мА	0,001 мА	±(5% и.в. + 3 е.м.р)
Примечание: диапазон предела измерения: 0,01 ... 9,99 мА с разрешением 0,01 мА / 0,1 мА регулируемое время измерения: непрерывное (CONT) или 1 - 60 сек. с разрешением 1 с
Измерение мощности S
Диапазон отображения	Разрешение	Основная погрешность
0,00 ... 999 ВА	1 ВА	±(5% и.в. + 3 е.м.р)
1 ...3.99 кВА	0,1 кВА	±(5% и.в. + 3 е.м.р)
Примечание: регулируемое время измерения: непрерывное (CONT) или 1 - 60 сек. с разрешением 1 с
Измерение тока потребления
Диапазон отображения	Разрешение	Основная погрешность
0,00 ... 15,99 А	0,01 А	±(2% и.в. + 3 е.м.р)
Примечание: регулируемое время измерения: непрерывное (CONT) или 1 - 60 сек. с разрешением 1 с
Измерение частоты сети
Диапазон отображения	Разрешение	Основная погрешность
45,0 ... 55,0 Гц	0,1 Гц	±(2% и.в. + 2 е.м.р)
Примечание: регулируемое время измерения: непрерывное (CONT) или 1 - 60 сек. с разрешением 1 с
Измерение сопротивления изоляции
Un	Диапазон отображения	Разрешение	Основная погрешность
100 В	0 ... 1999 кОм	1 кОм	±(5% и.в. + 8 е.м.р.)
	2,0 ... 19,99 МОм	0,01 МОм
	20,0 ... 99,9 МОм	0,1 МОм
250 В	0 ... 1999 кОм	1 кОм
	2,0 ... 19,99 МОм	0,01 МОм
	20,0 ... 199,9 МОм	0,1 МОм
500 В	0 ... 1999 кОм	1 кОм
	2,0 ... 19,99 МОм	0,01 МОм
	20,0 ... 599,9 МОм	0,1 МОм
Примечание
Диапазон предела измерения		0,01 ... 9,9 МОм с разрешением 0,1 МОм
Время измерения		непрерывное (Court) или от 3 с до 4 мин. c разрешением 1 с
Автоматический разряд емкости тестируемого объекта после завершения измерения		+
Защита от попытки измерения объектов под напряжением		+
Максимальный выходной ток		1,4 мА
Остальные технические характеристики
Питание измерителя		187...265 В, 50 Гц
Ток нагрузки		макс. 16 A (230 В)
Память результатов измерений		990 ячеек
Передача данных в компьютер		по USB
Габариты		330 x 235 x 120 мм
Вес		4,75 кг
Номинальные условия эксплуатации
Рабочая температура		0°C...+40°C
Температура хранения		-20°C...+70°C
Влажность		20...80%

Комплект поставки PAT-806:

Измеритель PAT-806
Двухжильный провод 1,2м (10/25 A) U2/I2
Зажим «Крокодил» изолированный Кельвина К06
Зажим «Крокодил» изолированный черный K03
Зонд Кельвина одноконтактный
Предохранитель 0314 015.VXP 15A 250VAC 6.3x32мм Littlefuse
Провод измерительный 1,2 м с разъёмами «банан» чёрный
Провод питания
Сумка L5

Руководство по эксплуатации (PAT-806).pdf

Характеристики
Внесен в госреестр СИ	Нет
Документы и сертификаты
Классзащиты	IP40
Производитель	SonelS.A.
Страна производитель	Польша
Гарантия (мес.)	36
