Fluke Networks MFTK1200, набор для тестирования ВОЛС с разъемами MPO (PM и LS 850)

0 отзывов | Написать отзыв

Хит

Производитель: Fluke Networks
Код товара: 14449
Доступность: В наличии

845154₽
С учетом НДС 845154₽

Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата

Нашли дешевле?

Артикул: 4093182

Купить в 1 клик

Whatsapp Чат

Краткое описание Fluke Networks MFTK1200, набора для тестирования ВОЛС с разъемами MPO (PM и LS 850) (Артикул: 4093182)

Базовый набор для тестирования MultiFiber Pro Fluke Networks MFTK1200 включает измеритель оптической мощности MultiFiber Pro, 850 Light Source, шнуры для тестирования, переходники MPO и переносной кейс

Автоматическое сканирование и тестирование волокон в разъемах MPO
Обеспечивает правильное соединение концов оптоволоконных магистралей MPO и имеет встроенную функцию проверки полярности
Встроенный разъем MPO устраняет необходимость применения разветвительных шнуров для тестирования оптоволоконных магистралей
Понятные результаты тестирования и простой пользовательский интерфейс, отображающий все 12 волокон
Позволяет выполнять поиск неисправностей соединений MPO с возможностью детализации до результата тестирования отдельного оптоволокна
Закрывающий разъем MPO устраняет необходимость использования пылезащитных крышек

MultiFiber Pro — это оптоволоконный тестер, позволяющий тестировать оптоволоконные магистрали MPO без использования разветвительных шнуров. Он устраняет проблемы, связанные с полярностью, и облегчает тестирование кассет в полевых условиях. Независимо от того, используются ли претерминированные оптоволоконные магистрали со скоростью передачи данных 10 Гбит/с или планируется переход на производительность нового поколения со скоростью передачи данных 40/100 Гбит/с, центры обработки данных выбирают стандарт разъемов MPO. Стандартная установка оптоволокна в центре обработки данных связана с трудоемкой, ручной и неточной проверкой MPO. MultiFiber Pro на 90 % быстрее, чем отдельный способ тестирования оптоволокна, так как прибор измеряет потери мощности и проверяет полярность на 12 волокнах одного разъема — время тестирования сокращается от нескольких недель до нескольких дней.

Функция «Сканировать все»

Функция «Сканировать все» измерителя мощности MultiFiber Pro позволяет сканировать и тестировать все 12 оптоволоконные шнуры в разъемах MPO – выполнение всех измерений потерь и мощности занимает всего лишь 6 с. Эта функция автоматизирует тестирование оптоволокна с разъемами MPO и устраняет трудоемкий ручной процесс перемещения тестера оптоволокна между шнурами при работе с разветвительными шнурами.

Встроенная проверка полярности

Цель схемы полярности — простое обеспечение постоянного соединения между передатчиком и приемником канала связи. Для многолучевых разъемов TIA-568-C.0 определяет три способа достижения этого: способы А, В и С. Ошибки развертывания являются общими, так как эти способы требуют применения комбинации коммутационных кабелей с различными типами полярности. Функция проверки полярности устройства MultiFiber Pro позволяет проверять правильность полярности отдельных коммутационных кабелей, постоянных соединений и каналов.

Простой пользовательский интерфейс

MultiFiber Pro настолько упрощает задачу одновременного отображения результатов проверки полярности, измерения мощности и потерь для 12 волокон, что на пользовательский интерфейс заявлен патент. Измеритель мощности позволяет одновременно сравнивать результаты измерений для 12 волокон. Источник света идентифицирует каждое тестируемое оптоволокно в разъеме MPO. Каждое отдельное измерение, результат которого не соответствует тестовому пределу, точно определяется, что позволяет провести анализ основных причин. Этот мощный и эффективный тестовый комплект позволяет любому стать экспертом в тестировании оптоволокна. Он также повышает эффективность в тестировании проектов центра обработки данных./

Выбор отдельного оптоволокна

Одной из главных проблем в центре обработки данных является возможность детализации до отдельного оптоволокна во время тестирования и поиска неисправностей. MultiFiber Pro может выполнять поиск неисправностей отдельного оптоволокна в магистрали MPO и предоставить результат тестирования одного волокна. Эта возможность повышает гибкость проверки и поиска неисправностей в разъемах MPO и позволяет достичь более точных и детализированных результатов и отчетности

Встроенный закрывающий разъем MPO

Незакрытые части подвергают кабели, оборудование и тестеры риску загрязнения и влияют на производительность. Обеспечение закрытого соединения защищает тестер от грязи и пыли. MultiFiber Pro позволяет легко закрыть разъем MPO, что повышает надежность тестирования.

Параметр	Значение
	Fluke Networks MultiFiber™ Pro
Внешние условия
Рабочие температуры	-10 – +50 °C
Температура хранения	-20ºC – 50 °C
Рабочая влажность	95% (10 – +35 ºC) без образования конденсата 75% (35 – +45 ºC) без образования конденсата Неконтролируемо <10 °C
Рабочая высота над уровнем моря	4 000 м
Высота над уровнем моря при хранении	12 000 м
Вибрация	Случайно 2 G, 5 – 500 Гц
Измеритель оптической мощности (спецификации применимы при 23 ºC (73 ºF), если не указано иначе.)
Тип детектора	InGaAs
Калиброванные длины волн	850 нм, 1300 нм, 1310 нм, 1550 нм
Диапазон измерений	0 – -50 дБм
Время проведения теста:	6 секунды
Линейность измерений мощности	±0,1 дБ ²
Погрешность измерения мощности	±0,35 дБ²
Воспроизводимость измерения мощности	< 0,10 дБ²
Разрешение экрана, дБ или дБм	0,01
Единицы отображения мощности	dBm (дБм), mW (мВт), µW (мкВт)
Задаваемый пользователем предел потерь	0,05 дБ до 50,0 дБ с шагом 0,05 дБ до 10,0 дБ и 0,1 до 50,0 дБ
Автоматическое определение длины волн	Да
Определение полярности	Определяет полярность A, B, C и Corning Plug & Play™ Universal Systems
Определение 2 кГц	Да
Хранение записей	3000 записей, одна запись на одно оптоволокно (250 12-волоконные кабели)
Внешний интерфейс	Полноскоростной USB 2,0
Оптический разъем	MPO-интерфейс для 12-волоконных, незакрепленных штекеров. Совместим с одномодовыми волокнами с длиной волны 62,5 мкм, 50 мкм. Разъем оснащен самозакрывающейся защитной крышкой.
Требование к питанию	2 щелочные батарейки типа АА
Время работы от батареек ³	30 часов (стандарт)
Автоматическое выключение питания	10, 20, 30 или 60 минут (может быть отключено пользователем)
Предупреждение о низком заряде батареи	Мигающий индикатор низкого уровня заряда батарей
Размеры	5,8 x 3,2 x 1,6 дюйма (14,7 x 8,0 x 4,0 см)
Масса	10,9 унции (309 г)

1. Для 850 нм, 0 – -50 дБм. Для 1300, 1310, 1550 нм, от -5 дБм до -50 дБм
2. Для оптического сигнала непрерывной волны.
3. Измеряемый уровень мощности ≤0 дБм. Включение подсветки. Время работы от батареек зависит от соединения и типа используемых батареек. Компания Fluke Networks рекомендует использовать щелочные батарейки.
4. 23°C, после 10 минут прогрева
5. 23°C, после 15 минут прогрева
6. Автоматическое определение длины волны, полное сканирование и включение подсветки. Время работы от батареек зависит от соединения и типа используемых батареек. Компания Fluke Networks рекомендует использовать щелочные батарейки.

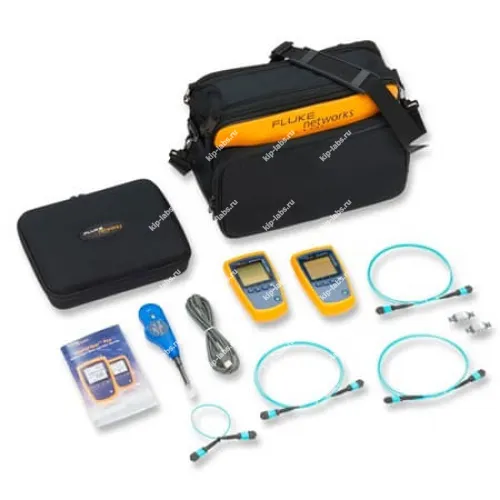

Комплектация Fluke Networks MFTK1200

Измеритель оптической мощности MultiFiber Pro
Источник сигнала 850 нм MultiFiber Pro
Два тестовых кабеля, OM4
MTP/MPO, заделанный/заделанный, полярность типа В, 1 метр
Один тестовый кабель, OM4
MTP/MPO, заделанный/незаделанный, полярность типа В, 1 метр
Один тестовый кабель, OM4
MTP/MPO, незаделанный/незаделанный, полярность типа В, 0,3 метра
Два адаптера MTP/MPO, ключ вверх/ключ вверх
Четыре щелочные батарейки типа АА
Очиститель IBC™ OneClick для разъемов MTP/MPO
USB-кабель для соединения с компьютером
Чехол для переноски
Руководство по быстрому началу работы MultiFiber Pro Getting Started Guide
Компакт-диск с руководствами для MultiFiber Pro
Компакт-диск с программным обеспечением LinkWare

Характеристики
Внесен в госреестр СИ	Нет
Документы и сертификаты
Производитель	FLUKENetworks
Страна производитель	США
