- Производитель: АКИП
- Код товара: 14080
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
392 810₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: АКЭ-2200

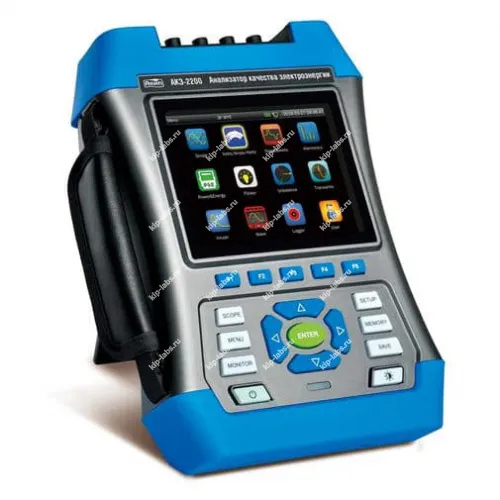

Назначение и принцип: Анализатор качества электроэнергии АКИП АКЭ-2200
Аппарат АКЭ-2200, выпускаемый АКИП, предназначен для измерения параметров качества электроэнергии в сетях переменного тока. При этом прибор фиксирует отклонения от нормативных значений и регистрирует события, способные повлиять на устойчивость системы электропитания.
Принадлежит к классу анализаторы электроэнергии и выполняет измерения по ключевым электрическим величинам с регистрацией переходных процессов, что позволяет формировать корректные временные профили и получать всестороннюю картину состояния сети.
Функциональные опции
Устройство организует синхронный сбор показаний по фазам и нейтрали. Это даёт возможность проводить спектральный анализ и определять уровень гармоник до требуемого порядка; при этом реализованы алгоритмы выделения аномалий на основе пороговых событий.
В реальной эксплуатации прибор обеспечивает как длительную регистрацию, так и оперативный захват событий; собранные данные можно хранить локально для последующего разбора и составления отчётов. При эксплуатации в отдельных задачах уместна дискретность измерений; вопросы самокалибровки и наличие интерфейсов, например RS-232C, зависят от выбранной конфигурации и комплектации.
Сферы использования
При эксплуатации АКЭ-2200 используют при приёмке и контроле распределительных сетей, на промышленных энергосистемах и подстанциях; прибор задействуют как при вводе оборудования в эксплуатацию, так и в рамках плановой диагностики. В задачах сервисного обслуживания и при анализе причин отказов устройство поставляет детализированные данные, что упрощает локализацию источников неисправностей.
Краткое описание и характеристики анализатора АКИП АКЭ-2200
АКЭ-2200 представляет собой прибор нового поколения для ПКЭ, обеспечивающий удобный и в то же время всесторонний анализ полного набора параметров качества электроэнергии и систем электропитания. Обе модификации предназначены для работы с одно- и трёхфазными сетями различного исполнения (10 типов схем); поддерживаемая частота напряжения - до 400 Гц.
Разрядность АЦП составляет 16-разрядов, максимальная частота дискретизации при регистрации входных параметров - 163,84 КГц. При такой дискретизации устройство способно фиксировать аномалии напряжения длительностью от 10 мс, что соответствует требованиям специалистов по энергоаудиту. Все регистрируемые электрические параметры отображаются в режиме реального времени на внешнем дисплее в виде:
- Форма сигналов
- Графический режим (гистограммы и векторные диаграммы)
- Формат численных значений (мультиметр)
Режим вывода векторных диаграмм отображает фазовый сдвиг между каждой фазой напряжения и соответствующим током, что позволяет определить индуктивный или ёмкостный характер подключенной нагрузки. Большой объём встроенной памяти 1 ГБ обеспечивает сбор и непрерывную запись всех параметров в течение длительного интервала времени. Новые модели оснащены большим цветным TFT-дисплеем с подсветкой (диагональ 15см), разрешением 640х480 точек, что упрощает настройку и работу с прибором.
Технические характеристики анализатора качества электроэнергии АКИП АКЭ-2200
| Параметр | Значение | |
|---|---|---|
| Измерение напряжения | ||
| Диапазон измерений | 1 ...1000 В скз/1...1400 В п-п | |
| Максимальное разрешение | 0.01 В | |
| Погрешность измерений (с.к.з.) | 0.1% | |
| Погрешность измерений (п-п) | 0.5% | |
| Форма входного сигнала | TRMS (скз сигнала произвольной формы) | |
| Чередование фаз | да | |
| Регистрация отклонения, перенаряжений | ||
| Диапазон измерений | 0...200 % от номинальных значений | |
| Разрешение | 0.01 В | |
| Погрешность измерения | 0.2 | |
| Регистрация бросков тока | ||
| Диапазон измерений | 0...5000 А (в зав. от т/ преобразов.) | |
| Погрешность измерения | 0.2 % ... 3 % | |
| Измерение силы тока | ||
| Диапазон измерений | 0...6000 А (в зав. от т/ преобразов.) | |
| Максимальное разрешение | 0.01 А | |
| Коэфф. трансформации | 1 мВ/A ...ЮмВ'А | |
| Погрешность изм. (базовая) | 1 % 0.1 % | |
| Погрешность клещей | 0.2 %...3% (в зависимости от модели) | |
| Форма входного сигнала | TRMS (скз сигнала произвольной формы). | |
| Входной импеданс | 100 кОм | |
| Измерение эенергии (активной, реактивной, полной) | ||
| Диапазон измерений | 6000 МВт | |
| Максимальное разрешение | 0.1 кВт | |
| Погрешность измерения | 0.1 % | |
| Измерение мощности (активной, реактивной, полной) | ||
| Диапазон измерений | 0...200 ГВт*ч В зав. от диапазона U/I | |
| Разрешение | 10 Вт*ч | |
| Погрешность измерения | 1.5% + 10 ед. счета | |
| Коэффициент мощности | ||
| Диапазон измерений | 0...1 | |
| Разрешение (*) | 0.01 | |
| Погрешность измерения О | 5% | |
| Гармоники | ||
| Диапазон измерений | 1...100 (50/ 60 Гц) / 1...12 <400 Гц) | |
| Разрешение | 0.1% | |
| Погрешность измерения | 0.1% | |
| Частота | ||
| Диапазоны частот | 42.5...57.5/ 51...69 Гц 42.5...57.5 / 51...69 / 320...480Гц | |
| Разрешение | 0.01 Гц | |
| Погрешность | 0.01 Гц | |
| Фликер | ||
| Доза фликера | 0...20 | |
| Разрешение | 0.01 | |
| Погрешность | 5% | |
| Общие характеристики | ||
| Дисплей | TFT 640х480, диаг.15 см | |
| Внутренняя память | 1 ГБ | |
| Разрядность АЦП | 16- разрядов, 163,84 квыб/с | |
| Условия эксплуатации | 0° С ... +40= С. отн. влажность < 80 % | |
| Питание | От встроенного аккумулятора или сети (через адаптер питания) | |
| Аккумулятор | 7,4 В 5,2 Ач | |
| Адаптер | АС 100…240 В/ DC 12 В 2 А | |
| Время работы от аккумулятора | 8ч | |
| Время заряда аккумулятора | 6ч | |
| Интерфейсы | USB, LAN, Wi-Fi | |
| Исполнение | 600 В кат IV. 1000 В кат III | |
| Габаритные размеры | 262х173х66 | |
| Масса | 2 кг | |
Комплектация АКИП АКЭ-2200
| Наименование | Количество |
|---|---|
| Анализатор качества электрической энергии в однофазных и трехфазных электрических сетях АКЭ-2200 | 1 |
| Измерительные проводоа 2 м (черный, синий, красный, зеленый, желтый) | 5 |
| Зажимы (Крокодил) | 5 |
| Сетевой адаптер питания | 1 |
| Соединительный кабель 220В | 1 |
| Сумка для переноски | 1 |
| Ручка ремешок | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
