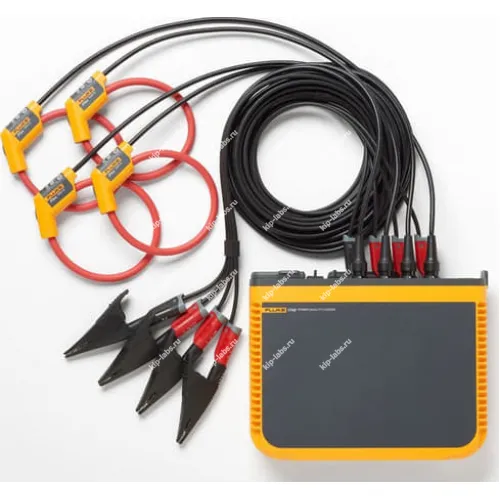

Fluke 1748/15/INTL — регистратор качества электроэнергии для трехфазной сети

Назначение и принцип: Fluke 1748/15/INTL - регистратор качества электроэнергии для трехфазной сети

Fluke 1748/15/INTL предназначен для продолжительного контроля параметров трехфазной электросети и фиксации событий электропитания, при этом прибор регистрирует параметры напряжения и тока, что позволяет выявлять отклонения от нормативных значений; дополнительные сведения о производителе доступны на странице Fluke, а обзор соответствующего оборудования - в разделе анализаторы электроэнергии.

На практике прибор синхронно отбирает сигналы по всем фазам. Он сохраняет формы сигналов и регистрирует события в энергонезависимой памяти. Пользователь может задавать интервалы съёма и параметры триггеров, что позволяет адаптировать режимы записи под конкретные задачи диагностики.

Функциональные опции

• Параметрический мониторинг напряжения и тока в трехфазной системе;
• Регистрация переходных процессов и коротких событий с сохранением формы сигналов;
• Анализ гармоник и суммарных показателей искажения синусоиды;
• Контроль несбалансированности фаз и частоты сети;
• Настраиваемые интервалы съёма данных и режимы триггеров для целевой записи;
• Возможность экспорта данных в специализированное ПО для последующего анализа;
• Интерфейсы связи для передачи результатов и синхронизации времени.

При калибровке и наладке следует учитывать требования по заземлению и правильному подключению зажимов. Нейтральные формулировки в руководствах уместны, поскольку условия монтажа напрямую влияют на точность измерений.

Сферы использования

• Дистанционная и локальная диагностика промышленных распределительных щитов;
• Поиск причин аварий и прерываний питания в энергосистемах предприятий;
• Оценка качества электропитания при пуске и наладке электродвигателей и приводов;
• Проверка соответствия показателей электросети нормативам и техническим требованиям.

В работе с приборами данного класса уместна дискретность настроек записи и возможность периодической самокалибровки, при этом при эксплуатации полезна совместимость с интерфейсами RS-232C и USB для выгрузки данных.

Характеристики регистраторов качества электроэнергии Fluke 1748 и родственных моделей

Регистраторы Fluke 1742, Fluke 1746 и Fluke 1748 обеспечивают оперативный и удобный доступ к данным, необходимым для принятия решений по качеству электроэнергии. Они используются для мониторинга характеристик мощности в реальном времени.

Компактные регистраторы серии Fluke 1740 поставляются в защищённом исполнении и ориентированы на техников и инженеров, которым требуются универсальные инструменты для диагностики, количественной оценки энергопотребления и анализа энергораспределительных систем, что делает их практичными при эксплуатации на вводах и в распределительных щитах.

Приборы серии Fluke 1740 полностью соответствуют международным стандартам измерения качества электроэнергии, включая IEC 61000-4-30. Они способны одновременно регистрировать до 500 параметров с захватом событий, что упрощает обнаружение периодических и трудноуловимых нарушений качества питания.

В комплект поставки входит программное обеспечение Energy Analyze Plus, которое позволяет оперативно оценивать качество электроэнергии на вводе, на подстанции и у потребителя в соответствии с требованиями EN 50160 и IEEE 519.

Технические характеристики гибких токоизмерительных датчиков:

Комплект поставки Fluke 1748/15/INTL:
