- Производитель: Fluke
- Код товара: 14129
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
127 990₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: 2584181

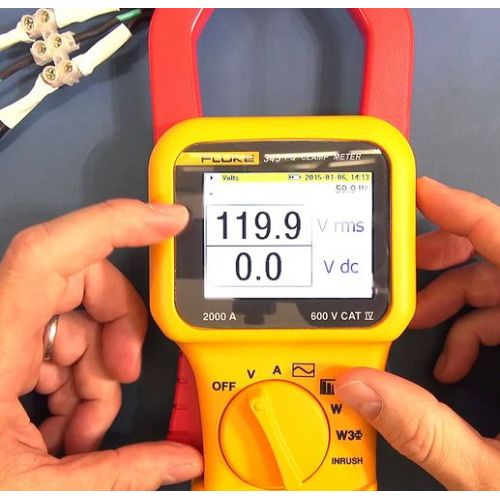

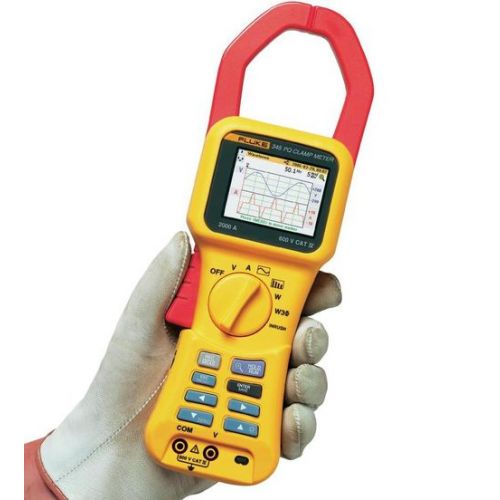

Назначение и принцип: Клещи Fluke 345
Fluke 345 используют для анализа параметров качества электроэнергии в сетях; прибор рассчитан на запись токовых профилей и фиксацию событий, связанных с искажениями и переходными процессами, при этом изготовитель - Fluke.
Устройство сохраняет данные измерений и передаёт их на ПК по USB, а полученные файлы предназначены для визуализации и обработки в комплектном ПО Power Log, что делает прибор применимым для задач из области анализаторы электроэнергии.
В процессе эксплуатации может наблюдаться дискретность показаний. Это необходимо учитывать при интерпретации результатов и при планировании дополнительных проверок.
Функциональные опции
Прибор предназначен для сбора временных рядов и регистрации переходных процессов, что упрощает восстановление условий появления аномалий и служит основой для последующего анализа и составления отчётов.
- Измерение токов переменного и пульсирующего характера
- Регистрация временных профилей и событий электросети
- Экспорт сохранённых данных на ПК через USB
- Поставка с программным обеспечением Power Log для анализа
- Компактный переносной корпус для работы на объекте
При эксплуатации уместно учитывать дискретность показаний и особенности режимов записи; это помогает корректно сопоставлять серии измерений.
Сферы использования
На практике Fluke 345 применяют при диагностике и приёмке электроустановок; прибор используют для контроля параметров питающих цепей и выявления проблем в системах распределения энергии.
Модель задействуют в рамках планового технического обслуживания и при расследовании причин сбоев. Она также используется для контроля качества питания на промышленных и коммерческих объектах.
Краткое описание Fluke 345 (Артикул: 2584181):
Устройство объединяет функции анализатора мощности и регистратора качества электроэнергии. Кроме того, оно включает токоизмерительные клещи, применяемые для контроля электронных нагрузок.

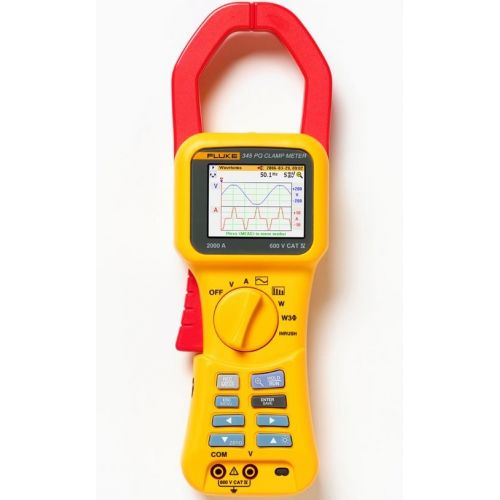

Анализатор электроэнергии Fluke 345 оснащён ярким цветным дисплеем для оценки спектра гармоник и фильтром низких частот для подавления высокочастотных помех. Конструкция прибора обеспечивает повышенную помехоустойчивость и облегчает устранение неисправностей в цепях питания коммутируемых нагрузок; помимо этого, наличие токоизмерительных клещей на основе эффекта Холла позволяет измерять постоянный ток без разрыва цепи. Встроенная память анализатора мощности обеспечивает регистрацию данных по качеству электроэнергии в течение продолжительных периодов, что упрощает анализ тенденций и локализацию нерегулярных сбоев.

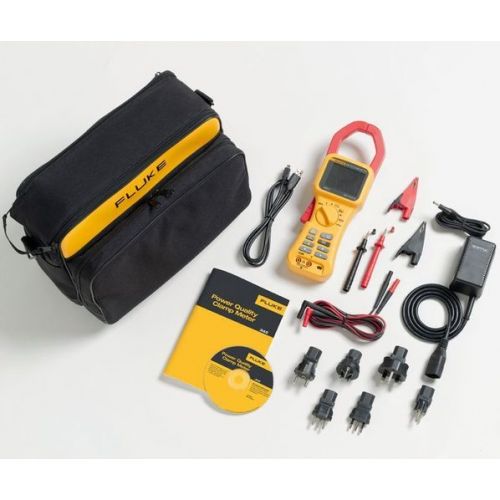

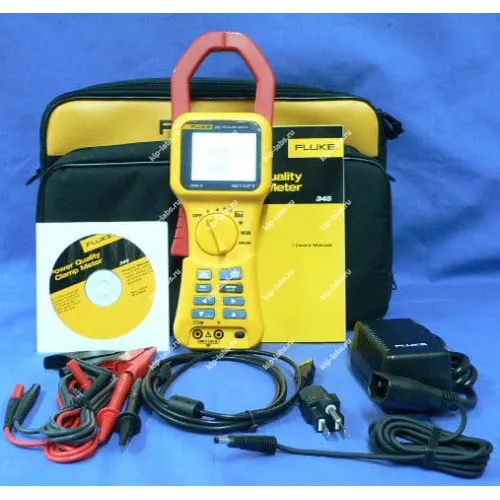

Комплектация клещей Fluke 345
- Клещи для измерения качества электроэнергии Fluke 345
- Мягкий футляр для переноски, программа Power Log
- Измерительные провода
- Зажимы типа "крокодил"
- Измерительные щупы
- Кабель USB
- Сетевой адаптер/ блок питания международного стандарта
- Печатная копия руководства по эксплуатации на английском языке
- CD с многоязыковым руководством по эксплуатации
Технические характеристики клещей Fluke 345:
| Параметр | Значение |
|---|---|
| Дисплей | Цветной трансмиссивный ЖК-дисплей размерами 320 x 240 пикселов (70 мм по диагонали) с 2-уровневой подсветкой |
| Питание | 6 щелочных батареек 1,5 В типа AA MN 1500 или IEC LR6 |
| Максимальное напряжение для гарантированной безопасности работы | |
| Измерение тока | 600 В истинных среднеквадратичных значений переменного тока или постоянного тока между неизолированным проводником и землей |
| Измерение напряжения | 600 В истинных среднеквадратичных значений переменного тока или постоянного тока между входным зажимом и землей или 825 В между включенными фазами (схема соединения треугольником) |
| Механические характеристики | |
| Габаритные размеры (длина x ширина x высота) | 300 мм x 98 мм x 52 мм |
| Вес (с элементами питания) | 820 г |
| Ширина открытия клещей | 60 мм |
| Размер клещей | 58 мм в диаметре |
| Электрические характеристики | |
| Для всех режимов измерения при постоянном токе и в диапазоне частот от 15 Гц до 1 кГц Максимальное напряжение равно 1 000 В, среднеквадратичное значение среднеквадратичное напряжение является истинным среднеквадратичным значением (суммой постоянной и переменной составляющих) | |
| Все измерения производятся до 30-ой гармоники (40-я гармоника в диапазоне от 15 Гц до 22 Гц) Частотные диапазоны основной гармоники F0 от 15 Гц до 22 Гц и от 45 Гц до 65 Гц Среднеквадратичное значение переменного напряжения Vacrms > 1 В | |
| Измерение мощности (однофазные и трехфазные системы) (постоянный ток, среднеквадратичное значение постоянного тока, среднеквадратичное значение переменного тока) | |
| Диапазон измерения | От 0 до 1650 кВт для постоянного тока или до 1200 кВт для переменного тока |
| Функция автоматического выбора диапазона | 4 кВт, 40 кВт, 400 кВт, 1650 кВт |
| Разрешение | 1 Вт в диапазоне 4 кВт 10 Вт в диапазоне 40 кВт 100 Вт в диапазоне 400 кВт 1 кВт в диапазоне 1200 кВт |
| Погрешность | ± 2,5 % от показания ± 5 единиц младшего разряда W1Ø < 2 кВт ± 0,08 кВт W3Ø < 4 кВт ± 0,25 кВт |
| Измерение полной мощности (однофазные и трехфазные системы) (постоянный ток, среднеквадратичное значение постоянного тока, среднеквадратичное значение переменного тока) | |
| Диапазон измерения | От 0 до 1650 кВА для постоянного тока или до 1200 кВА для переменного тока |
| Функция автоматического выбора диапазона | 4 кВА, 40 кВА, 400 кВА, 1650 кВА |
| Разрешение | 1 ВА в диапазоне 4 кВА 10 ВА в диапазоне 40 кВА 100 ВА в диапазоне 400 кВА 1 кВА в диапазоне 1200 кВА |
| Погрешность | |
| Полная мощность > 2 кВА: | ± 2,5 % от показания ± 5 единиц младшего разряда |
| Полная мощность > 2 кВА: | ± 0,08 кВА |
| Измерение реактивной мощности (однофазные и трехфазные системы) | |
| Диапазон измерения | От 0 до 1250 кВАР |
| Функция автоматического выбора диапазона | 4 кВАР, 40 кВАР, 400 кВАР, 1200 кВАР |
| Разрешение | 1 ВАР в диапазоне 4 кВАР 10 ВАР в диапазоне 40 кВАР 100 ВАР в диапазоне 400 кВАР 1 кВАР в диапазоне 1200 кВАР |
| Погрешность | |
| Реактивная мощность > 4 кВАР: | ± 2,5 % от показания ± 5 единиц младшего разряда |
| Реактивная мощность > 4 кВАР: | ± 0,25 кВАР |
| Диапазон коэффициента мощности (PF) | 0,3 < PF < 0,99 |
| Коэффициент мощности (однофазные и трехфазные системы) | |
| Диапазон измерения | Емкостной от 0,3 до 1,0 и индуктивный от 1,0 до 0,3 (емкостной от 72,5° до 0° и индуктивный от 0° до 72,5°) |
| Разрешение | 0,001 |
| Погрешность | ± 3° |
| Диапазон частот | от 15 Гц до 1 кГц |
| Коэффициент реактивной мощности (однофазные и трехфазные системы) | |
| Диапазон измерения | Емкостной от 0,3 до 1,0 и индуктивный от 1,0 до 0,3 (емкостной от 72,5° до 0° и индуктивный от 0° до 72,5°) |
| Разрешение | 0,001 |
| Погрешность | ± 3° |
| Диапазон частот | От 15 до 22 Гц и от 45 Гц до 65 Гц |
| Измерение энергии (кВт•ч) | |
| Диапазон измерения | 40 000 кВтч |
| Функция автоматического выбора диапазона | 4 кВтч, 40 кВтч, 400 кВтч, 4 000 кВтч, 40 000 кВтч |
| Разрешение | 1 Вт ч в диапазоне 4 кВтч 10 Вт ч в диапазоне 40 кВтч 100 Вт ч в диапазоне 400 кВтч 1 кВтч в диапазоне 4 000 кВтч 10 кВтч в диапазоне 40 000 кВтч |
| Погрешность | Энергия > 2 кВтч: ± 3 % ± 5 разряда Энергия < 2 кВтч: ± 0,08 кВтч |
| Измерение всех параметров мощности (ВА /ВАР /Коэффициент мощности) | |
| Диапазон частот: | Постоянный ток и в диапазоне от 15 Гц до 1 кГц |
| Диапазон тока: | От 10 А до 1400 А (среднеквадратичное значение) |
| Диапазон напряжения: | от 1 В до 825 В (среднеквадратичное значение) |
| Максимальные значения на входе: | 825 В (среднеквадратичное значение)/1400 А (среднеквадратичное значение) |
| Значения при перегрузке: | 1 000 В (среднеквадратичное значение)/10 000 А Для всех режимов измерения при постоянном токе и в диапазоне частот от 15 Гц до 1 кГц. Ток перегрузки 10 000 А или произведение среднеквадратичного тока на частоту < 400 000 |
| Измерение частоты (на источниках тока или напряжения) | |
| Диапазон измерения | От 15 Гц до 1 кГц |
| Разрешение | 0,1 Гц |
| Погрешность | В диапазоне от 15 Гц до 22 Гц ± 0,5 % от показания В диапазоне от 40 Гц до 70 Гц ± 0,5 % от показания В диапазоне от 15 Гц до 1000 Гц ± 1 % от показания |
| Диапазон тока | от 10 А до 1400 А (среднеквадратичное значение) |
| Диапазон напряжения: | от 1 В до 825 В (среднеквадратичное значение) |
| Функция Scope (осциллограф) | |
| Диапазоны: | 10 А / 20 А / 40 А / 100 А / 200 А / 400 А / 1000 А / 2000 А |
| Разрешение: | 1 А в диапазоне 40 A 10 А в диапазоне 400 А 50 А в диапазоне 2000 А |
| Погрешность: | ± 3 % от показания ± 1 пиксель |
| Значения при перегрузке: | 10 000 А |
| Измерение напряжения | |
| Диапазоны: | 4 В / 10 В / 20 В / 40 В / 100 В / 200 В / 400 В / 1000 В |
| Разрешение: | 100 мВ в диапазоне 4 В 1 В в диапазоне 40 В 10 В в диапазоне 400 В 31,25 В в диапазоне 1000 В |
| Погрешность: | ± 2 % от показания ± 1 пиксель |
| Значения при перегрузке: | 1000 В (среднеквадратичное значение) |
| Диапазон частот: | Постоянный ток и в диапазоне от 15 Гц до 600 кГц |
| Временная ось | 2,5 мс, 5 мс, 10 мс, 25 мс, 50 мс/деление |
| Частота обновления | 0,5 секунд |
| Максимальная частота дискретизации | 15,625 кГц |
| Функция измерения пусковых токов | |
| Диапазоны: | 40 А, 400 А и 2000 А |
| Разрешение | 10 мА в диапазоне 40 А 100 мА в диапазоне 400 А 1 А в диапазоне 2000 А |
| Погрешность | I > 10 А: ± 5 % от показания ± 1 пиксель I < 10 А: ± 5 А Все измерения для постоянного тока и в диапазоне от 15 Гц до 1 кГц |
| Значения при перегрузке | Ток перегрузки 10 000 А или произведение среднеквадратичного тока на частоту < 400 000 Среднеквадратичный ток является истинным среднеквадратичным значением (суммой постоянной и переменной составляющих) |
| Время записи | 1 с, 3 с, 10 с, 30 с, 100 с и 300 с |
| Максимальная частота дискретизации | 15,625 кГц |
| Интерфейс | |
| Интерфейс USB для соединения с ПК | |
| Программа Power Log для загрузки данных, анализа и составления отчетов | |
| Утилита 345 Upgrade для установки новых версий встроенного программного обеспечения | |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Классзащиты | IP40 |
| Номер в госреестре СИ | 52396-13 |
| Производитель | Fluke |
| Страна производитель | США |
