- Производитель: АКИП
- Код товара: 14130
- Доступность: В наличии
-
366900₽
- С учетом НДС 366900₽
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: АКЭ-820

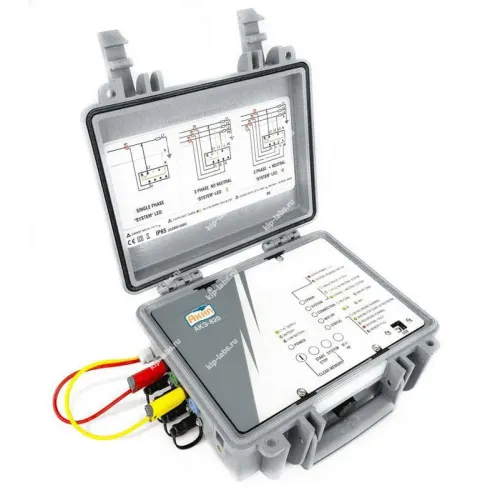

Описание микропроцессорного регистратор-анализатора показателей качества электрической энергии АКЭ-820:
- Проведение измерений в 1 фазных и 3-х фазных сетях;
- Измерение напряжения и силы постоянно тока;
- Измерение переменного напряжения и силы переменного тока (TRMS), частоты, мощности (активной, реактивной, полной), коэфф. мощности, активной и реактивной энергии;
- Измерение и регистрация аномалий напряжения с разрешением 10 мс (перенапряжений, провалов и пропадания напряжения);
- Измерение гармоник напряжения и тока (до 49-й гармоники);
- Определение правильности подключения и порядка чередования фаз. Оценка качества энергии: напряжение TRMS, асимметрия в фазах (разбаланс), частота, регистрация провалов, перенапряжений;
- Непрерывная регистрация сразу 383 параметров;
- Непосредственный анализ данных, построение графиков, векторных диаграмм тока, напряжения и гистограмм гармоник при подключении к планшету или смартфону;
- Внутренняя память для регистрации данных 8 Мб;
- Интерфейс USB и WiFi (поддержка ОС Windows, iOS, Android);
- Универсальное питание от линии + встроенный аккумулятор;
- Водонепроницаемый жесткий футляр для переноски.
Технические хараетеристики АКЭ-820:
| Параметр | Значение |
|---|---|
| Переменное напряжение | |
| Диапазон измерений | 10 ...265 В (Ф - Н ) / 10 ... 460 В (Ф - Ф); |
| Разрешение | 0,1 В |
| Погрешность | Ф - Н: ± (0,5 % + 0,2 В ) / Ф - Ф: ± (1 % + 0,2 В) |
| Форма входного сигнала | Произвольная форма ( TRMS ) |
| Постоянное напряжение | |
| Диапазон измерений | 10...265 В |
| Разрешение | 0,1 В |
| Погрешность | ± (0,7 % + 0,4 В) |
| Регистрация выбросов, отклонений, перенапряжений, провалов напряжения (Ф-Н) | |
| Диапазон измерений | 15 ... 265 (Ф - Н) |
| Минимальная длительность аномалий | 10 мс (при 50 Гц) |
| Разрешение | 0,2 В |
| Погрешность измерения | ± (1 % + 2 ед.сч.) |
| Пределы отклонений | ± 30 % UN (с шагом 1%) |
| Интервал регистрации | 5, 10, 30 с; 1, 2, 5, 10, 15 , 60 мин |
| Сила тока (l1, l2, l3) | |
| Диапазон измерений тока | DC / AC 10 ...1000 А ( токовые клещи 1 мВ /А ) - опция AC 1... 1000 А (токовая петля 85 м к В/А ) |
| Максимальное разрешение | 1 А |
| Коэффициент трансформации | 1 В = предел измерения по току |
| Защита от перегрузки по входу | 10 В |
| Погрешность измерения | DC / AC ± 0, 7 % / 0,5 % (стандартные клещи), AC ± 0,5 % (токовая петля) |
| Интервал регистрации | 5, 10, 30 с; 1, 2, 5, 10, 15 , 60 мин |
| Измерение мощности постоянного тока | |
| Диапазон измерений | 0 – 9,999 МВт (диапазон зависит от типа используемых токовых клещей, U изм > 200 В) |
| Максимальное разрешение | 1 Вт |
| Погрешность измерения | ± (1 % + 5 Вт...5 кВт) в зависимости от диапазона |
| Измерение мощности активной, реактивной, полной (P,Q,S) | |
| Диапазон измерений | 0 – 9,999 МВт (диапаз он зависит от типа используемых токовых клещей , U изм > 200 В, cos ± = 1 ) |
| Максимальное разрешение | 1 Вт |
| Погрешность измерения | ± ( 0,7 % + 3 Вт...3 кВт ) в зависимости от диапазона |
| Измерение энергии (активной, реактивной, полной) | |
| Диапазон измерений | 0 – 9,99 9 МВт * ч (диапазон зависит от типа используемых токовых клещей, U изм > 200 В, cos ± = 1) |
| Максимальное разрешение | 1 Вт * ч |
| Погрешность измерения | ± (0,7 % + 3 Вт * ч...3 кВт * ч) в зависимости от диапазона |
| Коэффициент мощности ( COS φ) | |
| Диапазон измерений | 0,20...0,50/ 0,50...0,80/ 0,80...1,00 |
| Разрешение (º) | 0,01 |
| Погрешность измерения (º) | ± 0,6 / ± 0,7 / ± 1 |
| Гармоники (напряжение и ток) | |
| Диапазон измерений | DC ...25 / 26...33 / 34... 49 гармоники |
| Разрешение | 0,1 В/ 0,1 А |
| Погрешность измерения | ± (5% + 2 ед.сч.) / ± (10% + 2 ед.сч.) / ± (1 5 % + 2 ед.сч.) |
| Частота | |
| Основная гармоника | 42,5 – 69,0 Гц |
| Разрешение | 0,1 Гц |
| Погрешность | ± (0,2 % + 0,1 Гц) |
| Общие данные | |
| Память | 8 Мб |
| Регистрация данных | Максимальное количество: - Регистрируемых параметров 383 - Аномалий напряжения 65530 |
| Длительность регистрации | Стандартно ( 383 параметра ): более 30 дней с интервалом усреднения 10 мин (интеграционный период IP ) |
| Интерфейс | Порт USB для связи с ПК ( Windows ). WiFi для связи с ПК, планшетами и смартфонами ( iOS , Android ) |
| Условия эксплуатации | 0 °С ... +40 °С, относительная влажность < 80 % |
| Напряжение питания | Li-ION батарея (время работы 1 час) или подключение в линию 100 – 415 В, 50/ 60 Гц |
| Исполнение | Кат. IV ~300 В (Ф - З), максимум 460 В между входами; двойная изоляция, защита от загрязнений – класс 2 |
| Габаритные размеры | 245 х 210 х 110 мм |
| Масса | 1,5 кг |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Микропроцессорный регистратор-анализатор показателей качества электрической энергии АКЭ-820 | 1 |
| 2 | Гибкие токовые петли (до 1 000А / 85 мВ; d 174 мм) | 4 |
| 3 | Провод с зажимом - «Крокодил» (2 м) | 4 |
| 4 | Магнитный держатель ( IEC 606) | 1 |
| 5 | ПО « TopView » ( СD - диск) | 1 |
| 6 | USB - кабель | 1 |
| 7 | Аккумулятор (Установлен) | 1 |
| 8 | Транспортная сумка | 1 |
| 9 | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 73807-19 |
| Производитель | АКИП |
| Страна производитель | Италия |
| Гарантия (мес.) | 36 |
