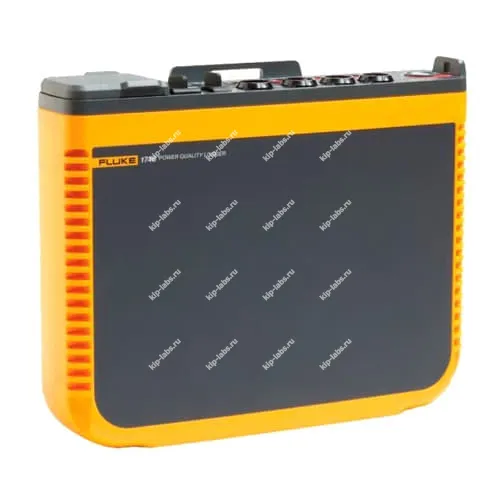

Fluke 1748/B/INTL — регистратор качества электроэнергии для трехфазной сети

Назначение и принцип: Fluke 1748/B/INTL - регистратор качества электроэнергии для трехфазной сети

Fluke 1748/B/INTL предназначен для постоянного накопления параметров трёхфазной электрической сети. При обнаружении переходных процессов и отклонений устройство их фиксирует, что даёт возможность последующего детального разбора причин с использованием инструментов производителя Fluke.

Прибор периодически оцифровывает сигналы тока и напряжения с фазной синхронизацией, тем самым формируются временные ряды и волновые формы для дальнейшей обработки; данные можно экспортировать в удобные форматы для аналитики и архивации, при этом для ориентирования по смежным решениям полезно обращаться к материалам раздела анализаторы электроэнергии.

В эксплуатации регистратор используют для непрерывного контроля состояния сети и поиска повторяющихся событий, что позволяет планировать наладочные и ремонтные работы. На практике прибор упрощает сбор доказательной информации при расследовании сбоев и при оптимизации режимов эксплуатации.

Функциональные опции

• длительная регистрация основных параметров сети с привязкой по времени;
• фиксация переходных событий и аномалий с возможностью последующего просмотра осциллограмм;
• синхронная запись по фазам для корректного анализа дисбалансов;
• настройка пороговых триггеров и логики событий для селективной фиксации;
• встроенные средства экспорта данных для анализа в специализированном ПО.

Благодаря настраиваемой дискретности измерений прибор применим как для кратковременных, так и для долговременных наблюдений; наличие интерфейсов обмена, например RS-232C, упрощает интеграцию с системами учёта и хранилищами данных.

Нейтрально отметим, что выбор частоты дискретизации и интерфейсных опций определяется требованиями конкретной схемы измерений.

Сферы использования

• мониторинг промышленных трехфазных сетей;
• диагностика и расследование отказов в энергосистемах;
• проверка качества электроснабжения в коммерческих и административных зданиях;
• лабораторные исследования и приёмочные испытания электрооборудования.

Описание регистраторов серии Fluke 1740 - включая модель 1748

Модели Fluke 1742, Fluke 1746 и Fluke 1748 обеспечивают быстрый доступ к измеренным данным, необходимых для принятия ответственных решений по параметрам качества электроэнергии в реальном времени. Это даёт инженерам и техникам оперативную базу для анализа характеристик мощности.

Компактные регистраторы серии Fluke 1740 выпускаются в защищённом корпусе и разработаны для специалистов, которым требуются универсальные средства диагностики, количественной оценки энергопотребления и анализа систем распределения электроэнергии.

Регистраторы Fluke 1740 соответствуют международным требованиям по измерению качества питания, включая IEC 61000-4-30; с их помощью можно одновременно регистрировать до 500 параметров и захватывать события. Это облегчает обнаружение прерывистых и трудноуловимых проблем качества электропитания.

Поставляемое в комплекте программное обеспечение Energy Analyze Plus ускоряет оценку качества электроэнергии на вводах, подстанциях и на нагрузке в соответствии с национальными и международными стандартами, такими как EN 50160 и IEEE 519.

Технические характеристики гибких токоизмерительных датчиков:

Комплект поставки Fluke 1748/B/INTL:
