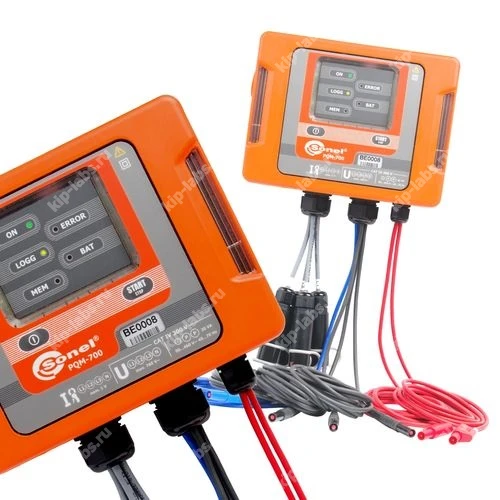

Анализатор параметров качества электрической энергии PQM-700

Описание анализатора параметров качества электрической энергии PQM-700:

Для многих предприятий, подача электроэнергии с заданными параметрами производственная необходимость. И чем выше категория объекта, тем строже контроль за качеством электроснабжения. Нормы качества электроэнергии регулируются ГОСТ 32144-2013.

Прибор SONEL PQM 700 класса S, соответствует ГОСТ 30804.4.30-2013. Компактный электронный анализатор разработан для контроля параметров электросетей с частотой 50/60 Hz. Оборудован выводами подключения к 4 типам сети: 1ф; 2ф; «звезда» с N и «треугольник»/«звезда» без N. Кроме того, имеет 4 токовых вывода: In ≤ 3000 A; I ≤ 1000 A переменного, I ≤ 1000 A переменного/постоянного; I ≤ 10 A или I ≤ 100 A переменного. Диапазон измерений изменяется подключением трансформаторов напряжения/тока.

Параметры, измеряемые PQM 700 анализатором качества:

• Действующее напряжение, его постоянная составляющая и коэффициент пиковых значений.
• Действующая сила тока, его постоянная составляющая и коэффициент пиковых значений.
• Частота в диапазоне 40 Hz ≤ F ≤ 70 Hz.
• Мощности: полная, активная, реактивная, искажения. Коэффициент мощности.
• Коэффициенты гармонических искажений тока/напряжения.
• Отдаваемая и потребляемая энергия: полная, активная, реактивная.
• Амплитуды гармоник тока/напряжения.
• Углы сдвига фаз: тангенс и косинус.
• Также, анализатор покажет асимметрию сети и дозу фликера (мерцания).

Электронный прибор охватывает все параметры, рекомендуемые ГОСТом к мониторингу. Для удобства контроля, прибор объединяет измерения по временным интервалам:

• 10-периодный для 50 Hz/12-периодный для 60 Hz;
• 3 секунды или 150-периодный для 50 Hz/180-периодный для 60 Hz;
• 10 минут.

Есть встроенные часы с погрешность хода ±0,3 с/день, реальное время настраивается программой SONEL ANALYSIS.

Отличительные особенности:

• Прибор выполнен в пластиковом корпусе, работает на программе SONEL ANALYSIS с удобным интерфейсом и дополнен 5 светодиодами и 2 клавишами. Питание возможно как от типовой электросети, так и от встроенного аккумулятора, рассчитанного на работу до 6 часов.
• Корпус анализатора герметичен по классу IP65 и рассчитан на работу при температурах -20 °C ≤ t ≤ +55 °C. При снижении температуры до 0 °C, включается встроенный обогреватель мощностью в 5 W.
• Данные измерений сохраняются на съемной карте памяти емкостью в 2 GB и передаются на электронные устройства через USB кабель или card reader.
• В комплекте предусмотрены токоизмерительные клещи для подключения к сети: гибкие (F-1, F-2A, F-3A) и жесткие (C-4, C-5, C-6А, С-7).

Технические характеристики анализатора параметров качества электрической энергии PQM-700:

Параметр	Диапазон измерений и условия	Разрешение	Предел допускаемой абсолютной погрешности измерения
Напряжение постоянного и переменного тока URMS (среднеквадратическое значение, f =" 40..70 Гц)	20% x Unom ≤ URMS ≤ 120% x Unom для Unom ≥ 100 В	0,01% x Unom	± 0,005 Unom
Частота переменного тока f	От 40,00 Гц до 70,00 Гц для 10% x Unom ≤ URMS ≤ 120% x Unom	0,01 Гц	± 0,01 Гц
Среднеквадратическое значение гармонических составляющих напряжения UH, h (h =" 1..40)	От 0 до 200% Unom	0,01% x Unom	±0,0015 x Unom (UH, h изм <0,03 x Unom
			±0,05 x UH, h изм (UH, h изм ≥ 0,03 x Unom
Суммарный коэффициент гармонических составляющих напряжения THDU ( h =" 2..40)	От 0 до 100,0% (для URMS > 1% x Unom)	0,1%	±0,05 x THDUизм
Среднеквадратическое значение гармонических составляющих силы тока IH, h (h =" 1..40)	В зависимости от типа используемых клещей (см. характеристики IRMS)	0,01% x Inom	±0,005 x Inom (IH, h<0,1 x Inom) ±0,05 x IH, h ( IH, h≥ 0,1 x Inom)
Суммарный коэффициент гармонических составляющих силы тока THDI(h =" 2..40)	От 0 до 100,0% (для IRMS > 1% x Inom)	0,1%	± 0,05 x THDIизм
Активная мощность P и активная энергия EP	80% x Unom ≤ URMS ≤ 120% x Unom 2% x Inom ≤ IRMS ≤ Inom	Зависит от Unom и Inom	± 0,01 x x P(Ep)изм
Реактивная мощность Q и реактивная энергия EQ	80% x Unom ≤ URMS ≤ 120% x Unom 2% x Inom ≤ IRMS ≤ Inom	Зависит от Unom и Inom	± 0,01 x x Q(EQ)изм
Полная мощность S и полная энергия ES	80% x Unom ≤ URMS ≤ 120% x Unom 2% x Inom ≤ IRMS ≤ Inom	Зависит от Unom и Inom	± 0,01 x x S(ES)изм
Коэффициент мощности PF	От 0 до 1,00 Для 50% x Unom ≤ URMS ≤ 150% x Unom 10% x Inom ≤ IRMS ≤ Inom	0,01	± 0,03
Активная и реактивная мощность гармоник	80% Unom ≤ URMS < 120% Unom 5% Inom ≤ IRMS ≤ Inom	Зависит от Unom и Inom
Коэффициент сдвига фаз cosφ (DPF)	От 0 до 1,00 Для 50% x Unom ≤ URMS ≤ 120% x Unom 10% x Inom ≤ IRMS ≤ Inom	0,01	± 0,03
Угол сдвига фаз между напряжением и силой тока φU, I	От -180,0° до +180,0°	0,01°	± 1°
Коэффициент несимметрии напряжения по обратной U2/U1 и нулевой последовательности U0/U1	От 0,0% до 10,00% 80% x Uном ≤ URMS≤ 150% x Uном	0,1%	± 0,3 %
Угол сдвига фаз силы токов φI	От -180,0° до +180,0°	0,01°	± 1°
Неопределенность часов реального времени RTC (от -20°С до +55°С)	часы: минуты: секунды: миллисекунды	1 мс	± 0,3 с/24 часа

Управление и индикация:

Сигнализация о состоянии работы анализатора производится 5 светодиодами, оповещающими: о включении, о протекающей регистрации, о возможных проблемах в работе или внутренних ошибках, о состоянии аккумулятора. Есть дополнительные функции, индицируемые комбинацией светодиодов: карта памяти повреждена, не отформатирована или не произведено обновление программного обеспечения.

Управляется прибор двумя клавишами: «Включение/отключение» и «Старт». Для начала работы используется клавиша «Включение», а когда запрограммированы необходимые измерения – включают клавишу «Старт». При коммутации анализатора и компьютера, клавиша «Старт» блокируется. Во время регистрации данных электросети, блокируется и клавиша «Включение/отключение».

Прибор внесен в Госреестр СИ РФ, межповерочный интервал 2 года.

Варианты установки прибора:

PQM 700 анализатор параметров качества электрической энергии, работает в любых погодных условиях. Поэтому, его без опасений устанавливают прямо на опоры линий электропередачи. Для этого на корпусе прибора предусмотрена установка креплений и два ремня с застежками. С их помощью анализатор прочно крепится к опоре.

Монтаж на DIN-рейку выполняется с помощью специальной защелки, крепится винтами к задней стенке прибора. Фиксацию DIN-рейки производят специальными крючками из комплекта для монтажа.

Условия работы прибора:

• рабочая температура: -20 °C ≤ t ≤ +55 °C;
• хранение при -30 °C ≤ t ≤ +60 °C;
• высота не более 2000 m;
• влажность 10 % ≤ ϝ ≤ 90 %.

Комплект поставки PQM-700:

1. Адаптер для подключения к однофазной сети AZ-1 - 1 шт
2. Зажим «Крокодил» изолированный голубой K02 - 1 шт
3. Зажим «Крокодил» изолированный красный K02 - 2 шт
4. Зажим «Крокодил» изолированный черный K01 - 3 шт
5. Кабель последовательного интерфейса USB - 1 шт
6. Комплект для фиксации ремней - 1 шт
7. Набор для монтажа на DIN-рейке - 1 шт
8. Ремни для крепежа на столбе-(2 шт) - 1 шт
9. Футляр L5 - 1 шт.

Дополнительная комплектация анализатора PQM-700:

• Клещи измерительные C-7 - для PQM-7XX;
• Клещи измерительные C-6 - для PQM-7XX, MPI-530;
• Клещи измерительные C-4 - для PQM-7XX;
• Соединитель электрический - адаптер с резьбой M4/M6, модель AR-1;
• Соединитель электрический - адаптер магнитный модель AM-4;
• Клещи гибкие F-3 - для MRU-200, PQM-7XX, MPI-530 и MPU-1;
• Клещи гибкие F-2 - для MRU-200, PQM-7XX, MPI-530 и MPU-1;
• Клещи гибкие F-1 - для MRU-200, PQM-7XX, MPI-530 и MPU-1;
• Адаптер AC-16 - для MPI-520 и приборов серии PQM, CMP.
