Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: АКИП
- Код товара: 13011
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
295 504₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: PP933
Расширенное описание на АКИП-73206D в формате PDF.pdf
Описание типа серий АКИП-72000, АКИП-73000, АКИП-74000, АКИП-75000, АКИП-76000.pdf
Свидетельство СИ серий АКИП-72000, АКИП-73000, АКИП-74000, АКИП-75000, АКИП-76000.pdf

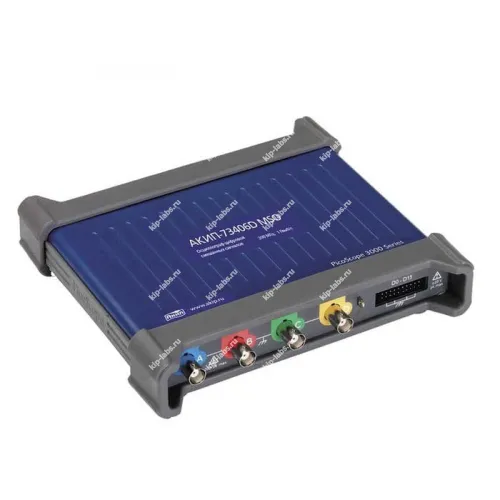

Назначение и принцип: USB-осциллограф смешанных сигналов цифровой запоминающий АКИП-73206D MSO
USB-осциллограф смешанных сигналов цифровой запоминающий АКИП-73206D MSO применяют для регистрации и анализа аналоговых и цифровых сигналов одновременно, что обеспечивает согласованную обработку нескольких каналов; при этом прибор производится АКИП.
Устройство соединяют с персональным компьютером через USB-интерфейс, что упрощает передачу данных и дистанционное управление; кроме того, это облегчает интеграцию с прикладным программным обеспечением и внешними средствами визуализации, например с каталогом по осциллографам на сайте осциллографы.
Функциональные опции
Осциллограф сочетает в себе работу с аналоговыми и цифровыми каналами в единой архитектуре, а также сохраняет цифровые копии сигналов для последующего анализа; тем самым доступны триггеры и измерительные инструменты для выделения интересующих участков сигнала. При эксплуатации управление и передача информации по USB дают возможность включения прибора в автоматизированные тестовые системы, а при необходимости выполняется самопроверка и калибровка внутренних блоков.
Сферы использования
При отладке и диагностике электронных плат и узлов прибор используют для поиска сбоев по уровню сигналов и временным параметрам. В лабораториях, сервисных центрах и на этапах опытно-конструкторских работ АКИП-73206D MSO служит инструментом для сверки и документирования электрических характеристик.
В составе измерительных стендов осциллограф выполняет функции длительного мониторинга и фиксации сигналов, при этом возможна совместная работа с программными средствами анализа и архивирование результатов измерений.
Краткое техническое описание АКИП-73206D MSO:
Прибор позволяет переключаться между режимами: осциллограф (аналоговые и цифровые каналы) / генератор, генератор / анализатор спектра и осциллограф / анализатор спектра по выбору оператора, что обеспечивает автоматические и курсорные измерения входных сигналов, а также установку параметров выходного сигнала генератора. Для удобства пользователя доступны как автоматизированные, так и ручные способы изучения формы и параметров сигналов.
Серия АКИП-73000D (MSO) включает два типа генераторов: функциональный генератор и генератор произвольных форм (СПФ). В память функционального генератора занесено 10 стандартных форм (включая синус, меандр, треугольник), синтезируемых до 1 МГц с выходным уровнем до 2 В; частота дискретизации СПФ - 20 МГц, длина памяти 32 кБ, а вертикальное разрешение ЦАП составляет 12 бит.
Под управлением внешнего ПК встроенный логический пробник в сочетании с цифровым USB-осциллографом обеспечивает сбор и анализ цифровых последовательностей, упрощая настройку и отладку многоканальных цифровых систем; при этом решение подходит для использования в полевых условиях и обеспечивает удобную работу с данными.
Отличительные особенности
- «5 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных, функциональный генератор, генератор сигналов СПФ (AWG);
- Осциллограф: 2 канала + 16 цифровых каналов;
- Полоса пропускания: 200 МГц;
- Максимальная частота дискретизации: 1 ГГц (для однократного сигнала при объединении каналов), эквивалентная 10 ГГц;
- Максимальный объем памяти: 512 МБ;
- Декодирование сигналов: CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI, USB (single-ended);
- Анализатор спектра: в полной полосе пропускания (одновременно с осциллографом), БПФ при длине памяти до 1 МБ;
- Функциональный генератор (до 1 МГц/ 4 В п-п): синус, меандр, треугольник, постоянное напряжение /DC, пила, Sin X/x, колоколообразный (half-sine), бел. шум, ПСП/ PRBS (одновременно с осциллографом!);
- Формирование сигналов СПФ/ AWG: до 1 МГц, ЦАП 12 бит, частота дискретизации 20 МГц, память 32 кБ;
- Сегментированная память 10.000 осциллограмм (во внутренний буфер), цифровая растяжка/ Zoom (x2.000.000);
- Цифровая регистрация на ПК (streaming mode): дискретизация 10 МГц, память 100 МБ (объем упр. софта), при использовании ресурсов SDK - макс. объем определяется системными параметрами ПК;
- Автоизмерения (более 20 параметров); курсорные измерения (дельта U; дельта T);
- Математика: 30 функций (4 оператора – вх.кан./ опорн.осцилл./ время/ число π);
- Допусковый контроль (тест по маске);
- Интерфейс USB 3.0;
- ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux.(32/ 64 битный).
Технические характеристики USB-осциллографа АКИП-73206D MSO:
| Параметр | Значения |
|---|---|
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ (АНАЛОГОВЫЕ КАНАЛЫ) | |
| Число входных каналов | 2 |
| Полоса пропускания (-3 дБ) | 0…200 МГц |
| Время нарастания, не более | 1,75 нс |
| Коэффициент отклонения (Коткл.) | 4 мВ/дел…4 В/дел |
| Вид входа | открытый, закрытый |
| Погрешность установки Коткл | +/- 3 % |
| Входное напряжение | +/- 20 мВ … +/- 20 В |
| Диапазон установки смещения | +/- 250 мВ (входящее напряжение: +/- 20 мВ … +/- 200 мВ) +/- 2,5 В (входящее напряжение: +/- 500 мВ … +/- 2 В) +/- 20 В (входящее напряжение: +/- 5 В … +/- 20 мВ) |
| Входное сопротивление | 1 МОм / 14 пФ |
| Защита от перенапряжения | +/- 100 В DC + ACпик |
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ (ЦИФРОВЫЕ КАНАЛЫ) ТОЛЬКО МОДЕЛИ MSO | |
| Число каналов | 16 (2 порта по 8 каналов каждый) |
| Входной разъем | 2,54 мм 2х10 контактны разъем |
| Максимальная частота | 100 МГц |
| Минимальный временной интервал | 5 нс |
| Входной импеданс | 200 кОм (+/- 2%) / (8 +/- 2) пФ |
| Пороговый уровень | TTL, CMOS, ECL, PECL, заданный (-5…+5 В) |
| Погрешность установки порога | +/- 100 мВ |
| Входное напряжение | +/- 20 В (защита от перенапряжения +/- 50 В) |
| Задержка между каналами | менее 5 нс |
| КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ | |
| Коэффициент развертки (Кразв.) | 500 пс…5000 с/дел |
| Погрешность установки Кразв | +/- 2 ppm (+/- 0,0002 %) |
| Режимы работы | Основной, ZOOM окно, X-Y |
| СИНХРОНИЗАЦИЯ | |
| Источники синхросигнала | Любой из аналоговых каналов, цифровые каналы, Вход внешней синхронизации (кроме MSO) |
| Условия запуска развертки | Фронт, по длительности, окно, по длит. в окне (гистерезис), отложенная, отложенная в окне, по уровню, по интервалу, логические условия (‘И, ‘ИЛИ и т.д.), рант, шаблон |
| Режим запуска | Однокр., ждущий, автоколебательный, без синхронизации, рапид (сегмент. развертка) |
| АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ | |
| Разрешение по вертикали | 8 бит (12 бит в режиме увеличения разрешения (ERES)) |
| Частота дискретизации (однократный сигнал) | 1 ГГц (вкл. 1 аналоговый канал); 500 МГц (вкл. до 2-х аналоговых каналов или цифровые порты*) 250 МГц (вкл. до 4-х аналоговых каналов или цифровые порты*) 125 МГц (вкл. все аналоговые и цифровые порты*) |
| Эквивалентная частота дискретизации | 10 ГГц |
| Длина памяти (максимальная) | 512 МБ |
| Интерполяция | Линейная, Sin (X) / х |
| Режимы сбора данных | Выборка, послесвеч., цифровой самописец |
| КУРСОРНЫЕ ИЗМЕРЕНИЯ | |
| Функции | дельта U; дельта T; 1/дельта T |
| АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ | |
| По вертикали | Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе |
| По горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка |
| Анализатор спектра | Пиковая частота, пиковая амплитуда, среднее, мощность, THD %, THD dB, THD+N, SFDR, SINAD, SNR, IMD |
| АНАЛИЗАТОР СПЕКТРА | |
| Диапазон входных частот | 0…200 МГц |
| Индикация спектрограммы | Амплитуда, удержание пика, среднее значение |
| Тип окна наблюдения | Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса |
| Глубина БПФ | 2…1048576 точек |
| ФУНКЦИОНАЛЬНЫЙ ГЕНЕРАТОР | |
| Формы выходных сигналов | Синус, меандр, треугольник, пила (нарастающая спадающая), Sin(х)/x, колоколообразный, шум, постоянное напряжение, ПСП |
| Диапазон частот | 0,03 Гц … 1 МГц |
| Выходной уровень | +/-2 В; погрешность 1%, на нагрузке 600 Ом |
| ГЕНЕРАТОР СИГНАЛОВ ПРОИЗВОЛЬНОЙ ФОРМЫ | |
| Частота дискретизации | 20 МГц |
| Длина памяти СПФ | 32 кБ |
| Разрешение ЦАП | 12 бит |
| Время нарастания/спада | менее 120 нс |
| КАЛИБРАТОР | |
| Выход калибровки пробников | Меандр 1 кГц, 2 Впик-пик, 600 Ом |
| ДЕКОДИРОВАНИЕ | |
| Формат последовательных данных | CAN, FlexRay, I²C, I²S, LIN, SPI, UART/RS-232, USB (single-ended) |
| ДОПУСКОВЫЙ КОНТРОЛЬ | |
| Статистика (Годен/Не годен) | В допуске, не в допуске, общее количество тестов |
| ОБЩИЕ ДАННЫЕ | |
| Источник питания | Разъем USB или адаптер напряжения AC/DC (1,5 А, 5 В)* |
| Интерфейс | USB 3.0 (USB 2.0 совместимый) |
| Габаритные размеры | 190 х 170 х 40 мм |
| Масса | 0,5 кг |
Комплект поставки АКИП-73206D MSO:
| Наименование | Количество |
|---|---|
| Цифровой запоминающий USB-осциллограф смешанных сигналов АКИП-73206D MSO | 1 |
| Кабель USB 3.0 | 1 |
| Адаптер питания | 1 |
| ПО на CD-диске | 1 |
| Руководство по эксплуатации на CD-диске | 1 |
| Пробник | 4 |
| Кабель цифровых каналов | 1 |
| Набор микрозажимов (2х10) | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 63649-16 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 60 |
