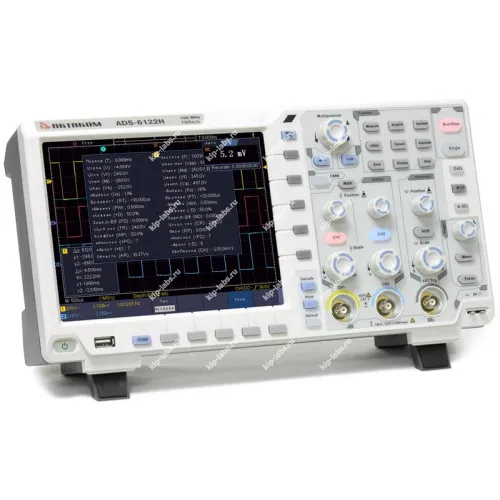

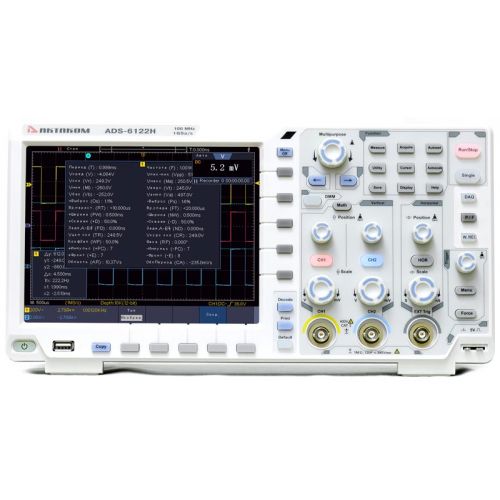

Описание модели: Осциллограф цифровой ADS-6322
Модель ADS-6322 предназначена для записи и визуального анализа электрических сигналов в лабораторных и сервисных условиях; одновременно устройство обеспечивает сохранение осциллограмм и их последующую обработку.
Производитель - Актаком. Дополнительные сведения по схожим устройствам можно найти в разделе осциллографы.
Типовой набор возможностей охватывает отображение форм сигналов, измерение параметров и настройку триггеров, при этом доступны базовые инструменты для обработки осциллограмм и экспорт данных.
Учитываются требования совместимости интерфейсов и регламент калибровке. Это облегчает планирование интеграции прибора в состав измерительной системы.
При необходимости возможна организация периодической самокалибровки.
Преимущества
- Удобная визуализация сигналов и базовый набор средств для их анализа
- Возможность хранения осциллограмм и последующей обработки
- Стандартные режимы измерений и управление триггерами для упрощения диагностики
- Экспорт данных для внешней обработки и документирования результатов
Область применения
- Разработка и отладка электронной аппаратуры
- Сервисное и ремонтное обслуживание электроники
- Лабораторные испытания и учебные занятия
- Базовый контроль качества и диагностика цепей
Дополнительная комплектация:
- SDS bag, cумка для осциллографа
- ADS-6000DMM, опция встроенного мультиметра
- ADS-6000TDS, опция сенсорного дисплея
- ADS-6000VGA, опция VGA выход
- XDS, батарея для осциллографа
- ADS-6000CAN, опция декодирования CAN
- ADS-6000WF, опция WiFi
- ADS-6000FG2, опция встроенного генератора (2 канала, 25 МГц)
- ADS-6000FG52, опция встроенного генератора (2 каналf, 50 МГц)
- ADS-6000DEC, опция декодирования I2C/SPI/RS232
- ADS-6000FG51, опция встроенного генератора (1 канал, 50 МГц)
- ADS-6000FG1, опция встроенного генератора (1 канал, 25 МГц)
Характеристика осциллографа цифрового (8 бит) ADS-6322
Серия цифровых осциллографов АКТАКОМ ADS-6ххх представляет приборы с расширенным набором функций; при этом они сочетают технические возможности и экономичность.
Отличительной особенностью серии является модульная концепция, позволяющая расширять функционал при предварительном заказе. Таким образом в одном корпусе могут объединяться цифровой осциллограф, анализатор протоколов, цифровой мультиметр и универсальный генератор сигналов.
Также для осциллографов Актаком ADS-6xxx предусмотрена опция установки сенсорного дисплея и VGA вывода, добавления беспроводной связи WiFi и питания от батареи, а также расширенной синхронизации по последовательным шинам I2C, SPI, RS-232 и CAN.
Модель ADS-6322 имеет два канала и обеспечивает полосу пропускания до 300 МГц. Как и остальные приборы серии ADS-6000, эта модель допускает расширение функциональности за счёт дополнительных опций, таких как сенсорный дисплей, VGA, WiFi, батарейное питание, декодирование последовательных шин, встроенный генератор сигналов и цифровой мультиметр.
Для версии ADS-6322H характерны большая глубина записи 40 миллионов точек и высокая скорость захвата - 75 000 осциллограмм в секунду. Кроме того, прибор комплектуется 8" дисплеем с разрешением 800х600 точек в стандартной комплектации и имеет компактный корпус.
Технические характеристики:

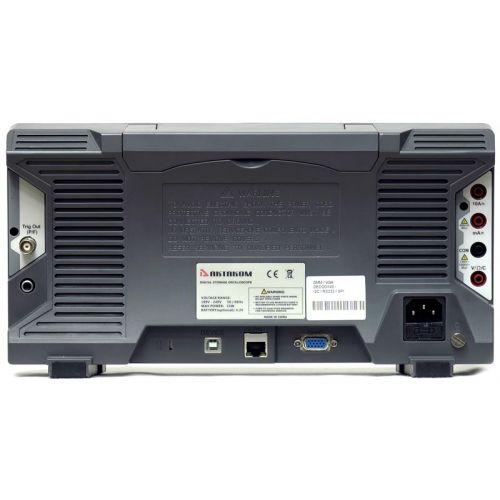

| Параметр | Значение |
|---|---|
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
| Полоса пропускания | 300 МГц |
| Количество каналов | 2 + внешний запуск |
| Скорость захвата осциллограмм | 75 000 осц/сек |
| Регистрация | |
| Режим | Обычный,пиковый детектор, усреднение |
| Максимальная дискретизация (реальное время) | 2,5 Гвыб/сек |
| Вход | |
| Связь по входу | открытый, закрытый, земля |
| Входной импеданс | 1 MΩ±2% в параллель 15 пФ±5 пФ |
| Учет ослабления пробников | 0.001X - 1000X, шаг 1-2-5 |
| Максимальное входное напряжение | 1 MΩ: ≤300 Вскз 50 Ω: ≤5 Вскз |
| Ограничение полосы пропускания | 20 МГц, полный диапазон |
| Изолированность каналов | 50 Гц: 100 : 1 10 МГц: 40 : 1 |
| Задержка между каналами (типичное) | 150 пс |
| Параметры горизонтальной системы | |
| Интерполяция | sin (x)/x |
| Глубина записи | 40 М точек |
| Коэффициент развертки | 2 нс/дел ~ 1000 с/дел, с шагом 1~2~5 |
| Погрешность измерения интервалов (DC~100 МГц) | однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс) усреднение >16: ±(время выборки + 1ppm × измеренное значение + 0.4нс) |
| Погрешность времени выборки и времени задержки | ±1 ppm |
| Параметры вертикальной системы | |
| АЦП | 8 бит |
| Вертикальное отклонение | 1 мВ/дел ~ 10 В/дел |
| Диапазон смещения | ±2 В (1 мВ/дел ~ 50 мВ/дел) ±20 В (100 мВ/дел ~ 1 В/дел) ±200 В (2 В/дел ~ 10 В/дел) |
| Полоса пропускания для аналогового периодического сигнала | 300 МГц |
| Низкочастотный предел | ≥5 Гц ( на входе, закрытый вход, -3dB) |
| Время нарастания | ≤1,25 нс (типичное) |
| Погрешность коэффициента усиления | ±3% |
| Погрешность коэффициента усиления (усреднения) | Усреднение по 16 регистрациям: ±(3% + 0.05 дел) для ΔV |
| Измерения | |
| Курсорные | ΔV и ΔT между курсорами, авто |
| Автоматические | Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count |
| Математические операции | +, -, *, /, БПФ (6 окон) |
| Сохранение во внутреннюю память | 100 осциллограмм |
| Фигуры Лиссажу (X-Y) | Диапазон: полный Сдвиг фаз: ±3 градуса |
| Частотомер | |
| Диапазон | 2 Гц - полный диапазон |
| Разрядность | 6 цифр |
| Тип запуска | Фронт, однократный запуск |
| Декодирование сигналов последовательных шин | I²C, SPI, RS-232, CAN (опция) |
| ДИСПЛЕЙ | |
| Тип дисплея | диагональ 8”, ЖК, TFT матрица |
| Разрешение дисплея | 800 (по горизонтали) × 600 (по вертикали) точек |
| Количество цветов | 65536 цветов |
| Сенсорный дисплей | опция |
| IPS дисплей | опция (1024 х 768 точек) |
| ВЫХОД ДЛЯ КОМПЕНСАЦИИ ПРОБНИКА | |
| Выходное напряжение (типичное) | амплитуда 5 В на нагрузке больше 1MΩ |
| Частота (типичное) | Меандр 1 кГц |
| ИНТЕРФЕЙС | |
| Для связи с ПК | USB host, USB sevice, PictBridge, LAN, Trig Out (Pass/Fail) |
| Сохранение | USB (форматы файлов *.bmp и *.bin) |
| Видеовыход (опция) | VGA |
| WiFi | опция |
| ПИТАНИЕ | |
| Напряжение | 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II |
| Потребляемая мощность | <24 Вт |
| предохранитель | 2 A, T тип, 250 В |

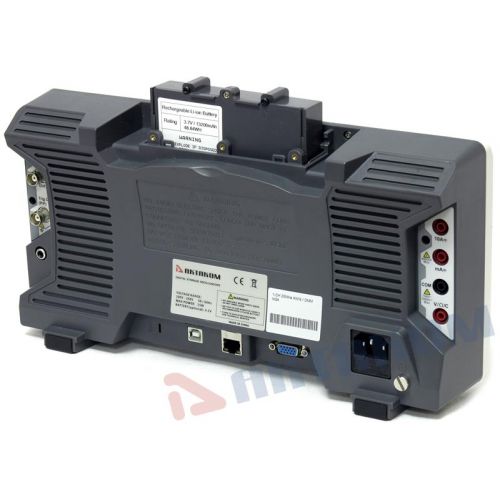

| Батарейное питание (опция) | 3,7 В ; 13200 мАч |
| МАССО-ГАБАРИТНЫЕ ПАРАМЕТРЫ | |
| Габаритные размеры | 340 мм × 177 мм × 90 мм (Д*В*Г) |
| Вес | Около 2.6 кг |

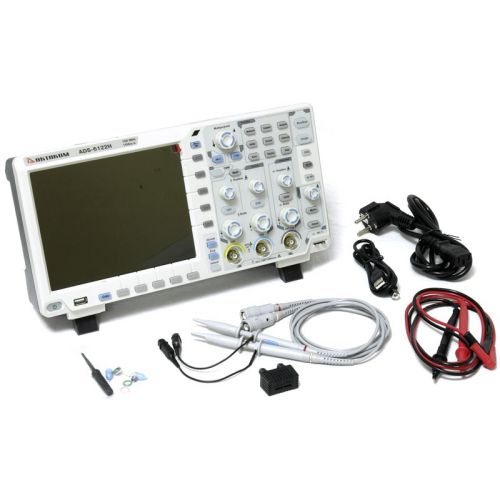

Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф цифровой ADS-6322 | 1 |
| 2 | Осциллографические щупы с переключателем 1X/10X | 2 |
| 3 | Сетевой кабель | 1 |
| 4 | USB кабель для подключения к ПК | 1 |
| 5 | Руководство по эксплуатации (краткая инструкция) | 1 |
| 6 | Комплект для подстройки пробников | 1 |
| 7 | Измерительные щупы для мультиметра (только для моделей с заказанной опцией ADS-6000DMM) | 2 |
| 8 | Внешний модуль для измерения емкости (только для моделей с заказанной опцией ADS-6000DMM) | 1 |
| 9 | Кабель BNC-BNC (только для моделей с опциями встроенного генератора ADS-6000FG1, ADS-6000FG2, ADS-6000FG51, ADS-6000FG52) | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 68969-17 |
| Полоса пропускания | 300 МГц |
| Производитель | Актаком |
| Страна производитель | Россия |
| Гарантия (мес.) | 14 |
