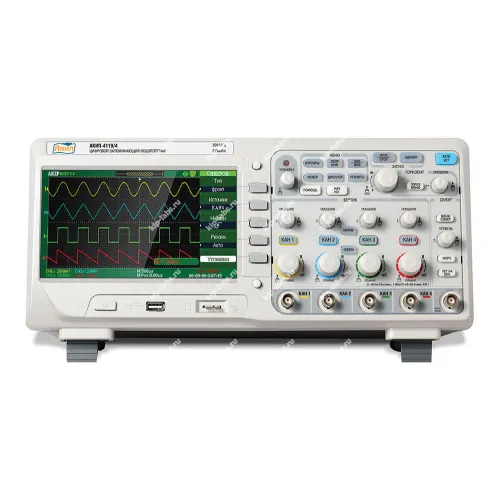

Назначение и принцип: АКИП-4119/2 - Осциллограф цифровой запоминающий
АКИП-4119/2 представляет собой цифровой запоминающий осциллограф, применяемый для отображения и дальнейшего анализа электрических сигналов в различных электрических схемах, при этом устройство фиксирует временные формы при изменяющихся условиях.
Он регистрирует форму и последовательность импульсов. Сохранённые фрагменты доступны для офлайн-анализа или для сравнения с эталонными сигналами, а передача данных может выполняться через стандартные интерфейсы, см. также осциллографы.
Функциональные опции
При эксплуатации востребованы режимы захвата и триггерной выборки, что позволяет фиксировать как одиночные, так и повторяющиеся события.
- визуализация временных форм сигналов с возможностью их запоминания;
- триггерные режимы для отсева ненужных фрагментов и выделения интересующих событий;
- пакет встроенных измерительных функций для оценки амплитудно-временных параметров;
- инструменты для сохранения и воспроизведения записанных фрагментов;
- поддержка стандартных интерфейсов обмена данными (включая RS-232C) и внешних носителей.
При калибровке прибор может выполнять самокалибровку либо использовать внешние эталоны в зависимости от условий работы; при этом дискретность накопления данных подбирают исходя из требуемой точности хранения.
Сферы использования
На практике осциллограф применяют для испытаний, наладки и ремонта электронных устройств. Он эффективно используется для контроля сигналов как в лабораторных исследованиях, так и при выездных работах.
- лаборатории исследований и разработок;
- сервисные центры и мастерские по ремонту электроники;
- учебные заведения для демонстраций и практических занятий;
- контроль технологических процессов на производстве;
- системы связи и телекоммуникационное оборудование.
Конструкция и назначение АКИП-4119/2
Серия АКИП-4119 объединяет измерительные возможности, функциональные опции и удобство эксплуатации в компактном корпусе при доступной стоимости, что делает прибор применимым в разных рабочих условиях.
Модели линейки АКИП-4119 используются при работах с телекоммуникационными трактами и радиочастотными измерениями благодаря широкому диапазону измерения сопротивления.
Появление серии АКИП-4119 дополняет 2-канальные осциллографы АКИП™ с полосами пропускания от 25 МГц до 200 МГц. Это даёт возможность прямой замены приборов из линеек TDS1000B, Agilent DSO1000 и аналогичных ЦЗО; новинки ориентированы на пользователей с ограниченным бюджетом, которым необходимы развитые измерительные и аналитические возможности.
Уместно отметить возможность регулировки дискретности записи и наличие опций самокалибровки, что делает прибор гибким в настройке под конкретные задачи.
Ключевые характеристики:
- Количество каналов: 4
- Полоса пропускания 100 МГц
- Макс. частота дискретизации 2 ГГц; эквивалентная до 50 ГГц (для периодического сигнала)
- Макс. объем памяти: 24 кБ
- Интерполяция: Sin X/X, линейная
- 5 функций математики: сложение, вычитание, умножение, инверсия, БПФ при длине памяти 1кБ; усреднение (4 /16…128/ 256)
- Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
- Автоматические (до 32-х параметров) и курсорные Δ-измерения
- Режим автоизмерения задержек 2-х сигналов (фаза и время - 8 параметров)
- Режимы: «покадровой» регистрации осциллограмм (запись и воспроизведение до 2500 кадров), накопление (1 с, 2 с, 5 с, беск., выкл.), пиковый детектор 10 нс
- Сохранение 20 осциллограмм, 20 профилей настроек, 4 шаблонов допускового контроля, выход сигнала «Годен/негоден»
- Расширенная синхронизация: фронт, длительность, ТВ, по наклон, чередующийся запуск
- Большой цветной ЖК-дисплей: 8х18 дел., диагональ 17,8 см
- Интерфейс: USB 2.0 для управления и записи данных (3), LAN
- Совместим с протоколом LXI
Технические характеристики цифрового осциллографа АКИП-4119/2
| Параметр | Значения | |
|---|---|---|
| Канал вертикального отклонения | ||
| Число каналов | 4 | |
| Полоса пропускания (-3 дБ) | 0…100 МГц | |
| Коэф. отклонения (Коткл.) | 2 мВ/дел…5 В/дел (шаг 1-2-5) | |
| Погрешность уст. Коткл. | ± 3% | |
| Время нараст. (не более) | 3,5 нс | |
| Входной импеданс | 1 МОм/13 пФ | |
| Макс. вх. напряжение | 600 В пик-пик (CAT I, 1 МОм, х10); 5 В скз (50 Ом) | |
| Связь по входу | Открытый, закрытый, земля | |
| Коэффициент деления | 1х, 10х, 100х, 1000х | |
| Канал горизонтального отклонения | ||
| Коэф. развертки (Кразв.) | 2,5 нс - 50 с/дел | |
| Погрешность уст. Кразв. | 0,01% | |
| Режимы работы | Основной, ZOOM, самописец, X-Y | |
| синхронизация | ||
| Источники синхросигнала | Любой из каналов или внешний источник | |
| Режимы запуска развертки | Автоколебательный, ждущий, однократный | |
| Виды синхронизации | по фронту, по заданным параметрам длит. импульса, ТВ- | |
| синхронизация, по скорости изменения, попеременный запуск (ALT) | ||
| Аналого-цифровое преобразование | ||
| Разрешение по вертикали | 8 бит | |
| Макс. частота дискретизации | 1 ГГц – на канал, 2 ГГц – при объединении | |
| Эквив. частота дискретиз. | 50 ГГц на канал | |
| Интерполяция | Линейная, Sin X / X | |
| Объем памяти на канал: | 12 кБ (24 кБ при объед. каналов) | |
| Режимы сбора данных | Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс, самописец (от 100 мс/дел) | |
| Курсорные измерения | ||
| Режимы | Ручной, автоизмерения, слежение (трэк) | |
| Виды измерений | DU; DT; 1/DT | |
| Автоматические измерения | ||
| По вертикали | Пик-пик, амплитуда, максим., миним., "высокий" уровень, "низкий" уровень, среднее, с.к.з., выбросы на вершине и в паузе | |
| По горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, фаза | |
| Измерение задержки | 8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF | |
| Дополнительные возможности | ||
| Интерфейс | На передней панели: USB для сохранения данных на задней панели: USB для дистанционного управления, для сохранения данных, LAN | |
| Математика | Сложение, вычитание, умножение, БПФ (на участке 1 Кб), цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный) | |
| Документирование результатов | Сохранение 20 осциллограмм, 20 профилей настроек, 2 шаблонов допуск. контроля. Регистрация в память до 2500 кадров с регулируемой скоростью записи и воспроизведения. | |
| Общие данные | ||
| ЖК-дисплей | TFT цветной (LCD, 480×234 точек), диагональ 17,8 см (8х18 дел); | |
| Напряжение питания | 100…240 В (± 10 %), 50 Гц | |
| Габаритные размеры | 358 × 156 × 118 мм | |
| Масса | 4,5 кг | |
Комплект поставки осциллографа АКИП-4119/2
| № | Наименование | Количество |
|---|---|---|
| 1. | Цифровой запоминающий осциллограф АКИП-4119/2 | 1 |
| 2. | Шнур питания | 1 |
| 3. | Делитель 1:1/1:10 | 4 |
| 4. | Руководство по эксплуатации | 1 |
| 5. | ПО EasyScope3.0/АКИП (1CD) | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 69417-17 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 36 |
