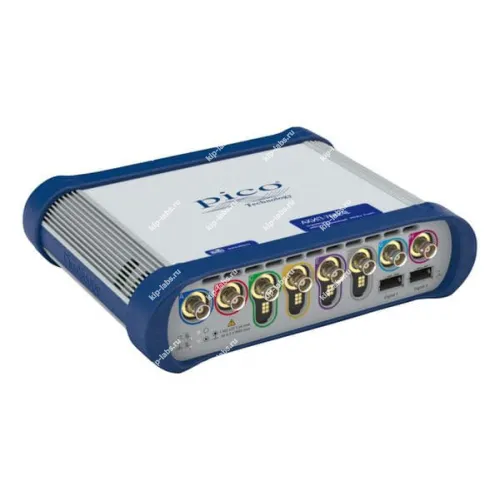

USB осциллограф АКИП-76804E

Кратко о модели: USB осциллограф АКИП-76804E

USB осциллограф АКИП-76804E - компактное устройство для записи и последующего анализа электрических сигналов, разработанное компанией АКИП, при этом конструкция облегчает интеграцию в типовую ПК-экосистему.

Принадлежит к классу осциллографы и рассчитан на работу совместно с прикладным программным обеспечением на компьютере. Интерфейс USB обеспечивает связь с ПК, что упрощает передачу данных и питание прибора.

Устройство применяют для изучения временных и амплитудных характеристик сигналов. Встроенные функции анализа и триггерные режимы ускоряют локализацию неисправностей.

В ряде условий важна дискретность измерений или необходимость самокалибровки, при этом при планировании интеграции учитывают варианты интерфейсов связи, например последовательные порты типа RS-232C.

Ключевые особенности

• Связь с компьютером через USB для передачи данных и управления
• Портативный корпус, удобный как для лабораторных работ, так и для выездных задач
• Широкий набор триггеров и инструментов для анализа форм сигналов
• Работа с прикладным ПО для визуализации, записи и последующей обработки измерений
• Лёгкая интеграция в существующие рабочие процессы на базе ПК

Где применяется

• В лабораторных исследованиях и при стендовых испытаниях - благодаря этому устройство используют для проведения и документирования измерений
• При отладке и ремонте электронной аппаратуры - за счёт оперативного просмотра формы сигнала упрощается поиск неисправностей
• В учебных аудиториях и при подготовке специалистов - таким образом осциллограф служит наглядным инструментом для демонстрации принципов работы электронных схем

Подробное описание USB осциллографа АКИП-76804E:

USB осциллограф АКИП-76804E - универсальный прибор «5 в 1», совмещающий функции осциллографа, анализатора спектра, функционального генератора, генератора СПФ и анализатора последовательных данных. При использовании PicoSDK максимальный объём памяти составляет 4 ГБ.

В стандартной комплектации поставляются четыре пассивных пробника (500 МГц).

При цифровой регистрации на ПК (stream mode) через интерфейс USB3.0 с программой PicoScope 6 дискретизация составляет 20 Мвыб/с. При работе с пакетом PicoSDK максимальная частота дискретизации достигает 312 Мвыб/с при 8-битном разрешении и 156 Мвыб/с в режиме 10/12-битного разрешения.

USB-осциллографы с прикладным ПО PicoScope 6 находят применение у инженеров-конструкторов, занятых высокопроизводительными встроенными системами, обработкой сигналов, силовой электроникой, мехатроникой и автомобильной электроникой. Также они востребованы исследователями и учёными, работающими со сложными процессами в физических лабораториях, например в области ускорителей частиц и смежных областях.

Интерфейс прикладного программирования (API) предоставляет программный доступ ко всем расширенным аппаратным функциям. Это позволяет разрабатывать разнообразные пользовательские и OEM-приложения.

Отличительные особенности АКИП-76804E:

• Функциональный генератор: до 50 МГц/ 5 В п-п (одновременно с осциллографом!)
• Генератор сигналов СПФ: до 100 МГц, ЦАП 14 бит, дискретизация 200 МГц, память 40К
• Анализатор спектра: БПФ при длине памяти до 1 Мб в полной полосе пропускания (одновременно с осциллографом!)
• Декодирование сигналов (23 протокола): ARINC 429, CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI, Manchester, Modbus и др.
• Математика: 35 функций (4 оператора)
• Допусковый контроль: тест по маске (рисование, табличные данные, профиль входного сигнала, импорт данных)
• Питание от сетевого адаптера 12 В/ 7 А
• Интерфейс USB 3.0

Технические характеристики USB осциллографа АКИП-76804E:

Комплект поставки АКИП-76804E:
