USB осциллограф АКИП-4133/4А

Назначение и принцип: USB осциллограф АКИП-4133/4А

USB осциллограф АКИП-4133/4А предназначен для регистрации временных форм и анализа амплитудно-временных характеристик электрических сигналов. Подключение к ПК осуществляется по интерфейсу USB, при этом визуализация и управление реализуются с помощью ПО от АКИП и специализированных утилит для осциллографы.

Прибор рассчитан на выполнение измерительных задач как в лабораторных условиях, так и при проведении полевых испытаний, при этом на практике его применяют для контроля формы сигналов и оценки временных параметров.

Функциональные опции

В числе реализованных режимов - захват сигналов, триггерные схемы и средства автоматизированных измерений, что позволяет адаптировать работу осциллографа под разнообразные сценарии тестирования.

• Базовые режимы захвата и отображения сигналов
• Триггерные режимы для стабилизации отображения
• Средства автоматического измерения ключевых параметров сигнала
• Возможность сохранения и экспорта данных для последующего анализа

Сферы использования

При отладке и наладке электронных модулей прибор используют для проверки корректности функционирования аналоговых и цифровых цепей. Он также применяется для оперативной диагностики и контроля параметров сигналов в процессе эксплуатации.

При калибровке следует учитывать дискретность измерений и необходимость регулярной проверки точности; при этом возможна интеграция прибора в общие процедуры метрологического сопровождения, а уместность самокалибровки определяют в соответствии с требованиями метрологии.

Характеристики и возможности USB осциллографа АКИП-4133/4А:

Модель реализует режимы эквивалентного времени (стробоскопический) и реального времени, что делает её универсальной для анализа сигналов с различной длительностью. При этом прибор обеспечивает высокую точность измерений и подходит для анализа коммуникационных сигналов, последовательных шин и сетей передачи данных; диапазон длительностей охватывает от пикосекунд до сотен секунд.

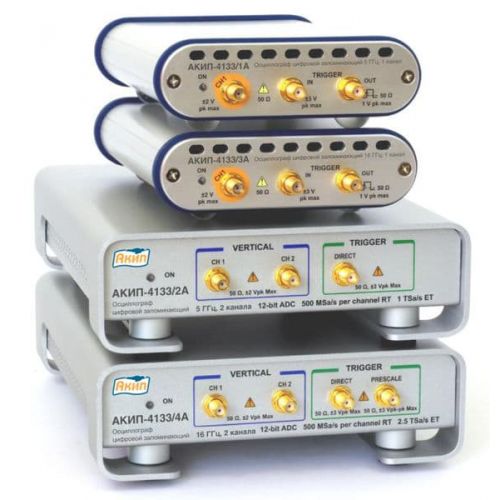

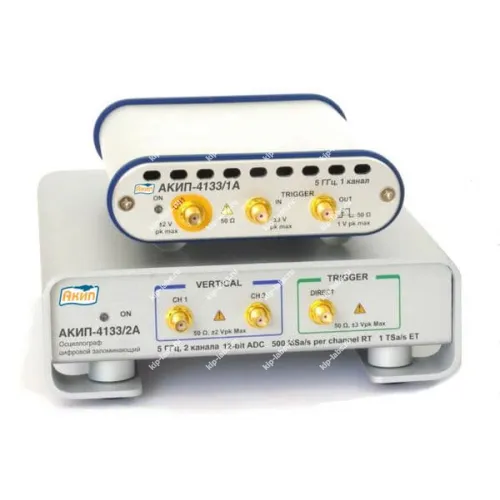

Серия АКИП-4133А объединяет функции USB-осциллографа и дигитайзера в одном устройстве, что делает её пригодной для решения широкого круга измерительных задач совместно со специализированным программным обеспечением.

USB-осциллографы серии АКИП-4133А применяют для проведения предварительных проверок соответствия протоколам последовательной передачи и для поиска ошибок при проектировании и отладке высокоскоростных, широкополосных устройств. В частности, приборы используют для тестирования протоколов SONET / SDH, Ethernet, RapidIO, G.984.2, Fiber Channel, ITU G.703, PCI Express, ANSI T1.102, InfiniBand, Serial ATA и XAUI.

На практике устройство востребовано инженерами в исследовательских лабораториях, на производстве и в задачах электронного дизайна; при этом оно даёт необходимые средства для измерения и анализа широкополосных сигналов.

Отличительные особенности АКИП-4133/4А:

• Число каналов: 2.
• Полосы пропускания: 16 ГГц.
• Самый низкий в отрасли уровень джиттера 1,5 пс.
• 12-разрядное АЦП с частотой дискретизации 500 МГц на канал в реальном времени.
• Самая высокая в отрасли эквивалентная частота дискретизации, до 5 Твыб/с.
• Минимальный коэффициент развертки 10 пс/дел.
• Возможность синхронизации сигнала в полной полосе пропускания для захвата и анализа сложных широкополосных сигналов.
• Дополнительный вход: внешняя синхронизация с восстановлением тактовой частоты до 11,3 Гб/с.
• Мощное и гибкое программное обеспечение, простой и интуитивно понятный пользовательский интерфейс со встроенной “OnLine” справкой и демонстрационными обучающими сигналами.
• Отображение сигнала с цветовой градацией, автоматические измерения, построение глазковых диаграмм, тест по маске, гистограммы, математические осциллограммы, встроенный 7-разрядный частотомер, функция БПФ для анализа спектра сигнала, автоматическое масштабирование, сохранение осциллограмм и профилей настроек.

Технические характеристики осциллографа АКИП-4133/4А
