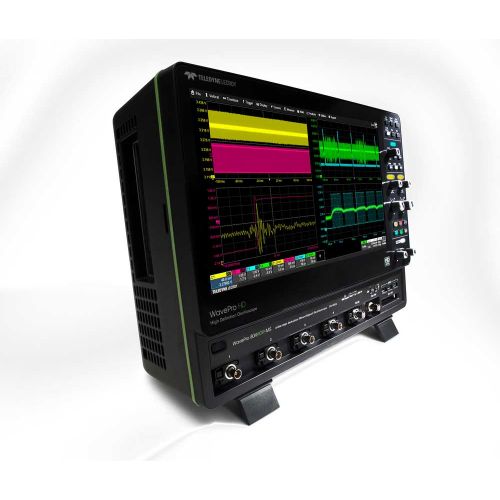

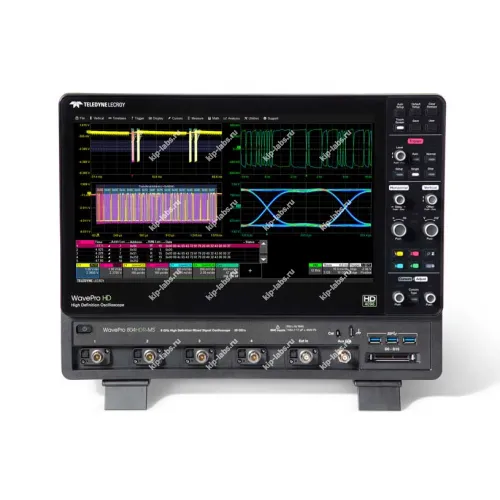

Осциллограф цифровой WavePro 604HDR-MS

Назначение и принцип: Осциллограф цифровой WavePro 604HDR-MS

Осциллограф цифровой WavePro 604HDR-MS предназначен для фиксации и анализа быстрых электрических импульсов; при этом аппарат разработан компанией Teledyne LeCroy и гармонично дополняет перечень средств для работы с осциллографы.

Прибор выполняет захват сигналов с высокой частотой выборки и сохраняет их в память для последующей цифровой обработки. Это даёт возможность детализированного исследования переходных процессов.

При эксплуатации рекомендуется учитывать параметры дискретизации и доступные режимы триггеров, что позволяет адаптировать измерения под требования конкретной задачи и тем самым снизить объём лишних данных при продолжительном мониторинге.

Функциональные опции

В работе аппарат предоставляет набор средств для ввода, визуализации и анализа сигналов, при этом последующая обработка выполняется цифровыми алгоритмами.

• Поддержка многоканального ввода с синхронизацией каналов
• Высокая скорость выборки и увеличенная память для хранения длинных записей
• Гибкие настройки триггеров с поддержкой условных и последовательных режимов
• Инструменты анализа во временной и частотной областях
• Возможность экспорта данных для внешней обработки

Уместно обращать внимание на дискретность сигнала и встроенные средства самоконтроля каналов при подготовке измерений.

Сферы использования

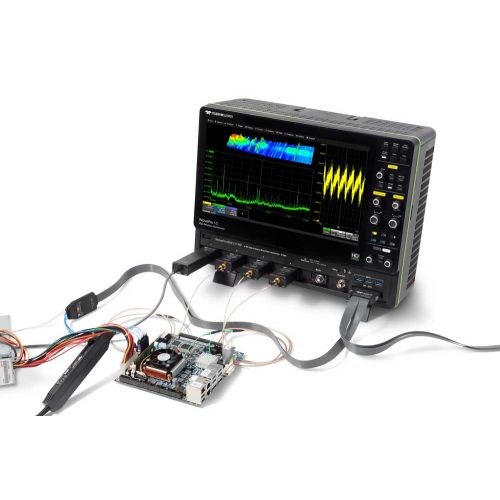

На практике осциллограф применяют для отладки аналоговых и цифровых схем, что ускоряет обнаружение аномалий в сигналах; в работе прибор также используют для контроля параметров электронных модулей на этапах тестирования.

• Использование на лабораторных стендах для проверки переходных характеристик
• Настройка и верификация плат в условиях серийного производства
• Анализ интерфейсных сигналов инженерами при разработке электроники
• Калибровка измерительных каналов и диагностика источников помех

Краткое описание цифрового осциллографа WavePro 604HDR-MS

• 4 аналоговых канала с полосой пропускания: 2,5 ГГц, 4 ГГц, 6 ГГц, 8 ГГц
• Логический анализатор: 16 цифровых каналов
• Разрядность АЦП: 12 бит
• Частота дискретизации до 20 ГГц (аналоговые каналы); до 1,25 ГГц (цифровые каналы)
• Объем памяти: 50 МБ/канал, 100 МБ при объединении каналов, опционально до 5 ГБ (аналоговые каналы); 50 МБ на 16 каналов, опционально до 125 МБ (цифровые каналы)
• Пользовательский интерфейс (MAUI) оптимизирован для сенсорного управления
• Режим WaveScan: поиск аномалий в длинной записи по 20 условиям
• Режим “Анализатор спектра” в стандартной комплектации
• Авто- и курсорные измерения, расширенные функции матанализа
• Интеллектуальная система синхронизации, синхронизация ТВ и HDTV (опция синхронизации и декодирования по последовательным протоколам)
• Одновременная синхронизация аналоговыми и цифровыми сигналами
• Возможность интеграции с пакетами MathCad, MatLab, Excel
• Программные опции: анализ мощности, цифровая фильтрация, параметры ЭМС, анализ телекоммуникационных масок и глазковых диаграмм, интерфейс пользователя
• Приложение LabNotebook для создания отчетов и документирования результатов
• «Открытая» платформа на базе ОС WIN 10 (64 bit)
• Большой цветной емкостной сенсорный ЖКИ (39,62 см) с разрешением FullHD
