Описание модели: Осциллограф АКИП-4133
Осциллограф АКИП-4133 служит для записи и анализа электрических сигналов в лабораторных и сервисных условиях, при этом сведения о производителе доступны на странице АКИП, а подбор похожих приборов можно найти в разделе осциллографы.
Устройство оснащено типовым набором входов и базовыми режимами измерений. При необходимости рекомендуется использовать дискретную регистрацию сигналов.
Преимущества
Конструкция панели и организация функций нацелены на удобство оператора, что позволяет быстро ориентироваться в элементах управления.
- Панель управления с понятной логикой расположения органов
- Поддержка нескольких режимов визуализации сигналов
- Компактный настольный форм-фактор
- Применим при выполнении типовых диагностических операций
Область применения
При наладке и отладке электронных плат осциллограф используют для контроля формы сигналов и измерения временных характеристик, что облегчает анализ работоспособности узлов.
Прибор востребован в службах технического обслуживания и в учебных лабораториях. Кроме того, его применяют для контроля качества узлов и при проведении ремонтных работ.
При необходимости рекомендуется использовать интерфейсы передачи данных для подключения к автоматизированным системам.
Дополнительно стоит учитывать параметры дискретности регистрации и доступные интерфейсы при планировании измерительных процедур.

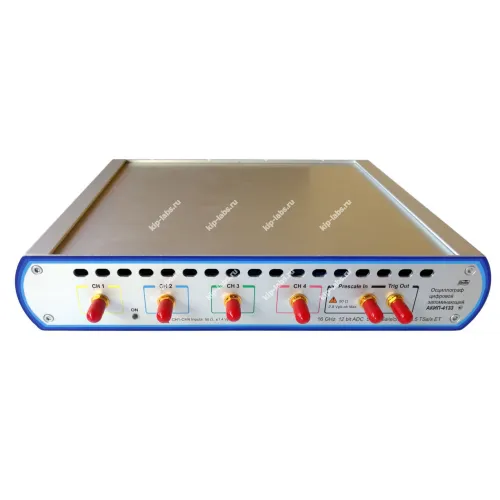

Описание осциллографа АКИП-4133
Осциллограф АКИП-4133 выполнен в цифровом варианте. Его применяют для исследования формы сигналов и измерения амплитудных и временных параметров.
АКИП-4133 с полосой пропускания 16 ГГц и 12-битным АЦП представляет собой компактный USB-осциллограф под управлением внешнего ПК; он поддерживает режимы эквивалентного времени (стробоскопический режим) и реального времени, что обеспечивает точные измерения и анализ коммуникационных сигналов. Линейка включает два исполнения: 4‑канальную модель АКИП-4133 и двухканальный вариант АКИП-4133/1.
USB-осциллографы серии АКИП-4133 применяют для предварительной проверки соответствия протоколов последовательной передачи и для поиска ошибок при проектировании высокоскоростных и широкополосных устройств. Также они используются при тестировании 10 Gb Ethernet, SONET/SDH, STM64 FEC1071, 10x интерфейсов Fibre Channel, InfiniBand и PCI Express.
Устройства серии АКИП-4133 ориентированы на разработку средств связи, компьютерной и бытовой электроники с высокоскоростными шинами, при этом они пригодны для измерения параметров оптических и электрических передатчиков и для выполнения тестов соответствия стандартам.
Осциллографы АКИП-4133 применяют для оценки переходных характеристик импульсных генераторов. Поскольку частота повторения импульсов у таких генераторов невысока и попадает в полосу внутренней синхронизации АКИП-4133, прибор позволяет наблюдать и измерять параметры переходных участков с малыми временами нарастания без использования внешней синхронизации.
Отличительные особенности:
- 4 канала (независимый сбор данных) + вход внешней синхронизации (Ext);
- Полоса пропускания: 16 ГГц или ограничение ПП до 450 МГц или 100 МГц;
- АЦП 12 бит;
- Максимальная частота стробирования 500 Мвыб/с;
- Макс. объем памяти до 62,5 кБ/канал;
- Внешняя синхронизация до 12 ГГц;
- Автоизмерения (до 138 параметров включая измерение «глазковых» диаграмм (NRZ и RZ), БПФ и джиттера и др.); статистика измерений, маркерные измерения (ΔU; ΔT; ΔU/ΔT, F);
- Математические функции, включая быстрое преобразование Фурье (БПФ) в 2-х каналах;
- До 4 статистических измерений, выполняемых одновременно;
- Отображение гистограмм параметров (напряжение/ время), усреднение, огибающая, послесвечение;
- Автоматизированный тест сигнала по «маске» (167 предустановленных шаблонов);
- Интерфейсы USB, LAN.
Технические характеристики осциллографа АКИП-4133
| Параметр | Значения | |
|---|---|---|
| Канал вертикального отклонения | ||
| Число каналов | 4 | |
| Полоса пропускания (-3 дБ) | Полная: 0…16 ГГц; | |
| Ограничение ПП | 0...450 МГц / 0…100 МГц | |
| Время нарастания (10%-90%) | ≤ 29,2 пс в полной ПП; ≤ 780 пс в средней ПП; ≤ 3,5 нс в средней ПП | |
| Коэффициент отклонения (Коткл.) | 10 мВ/дел … 250 мВ/дел с шагом 1-2-5 или 0,5% | |
| Погрешность измерения напряжения | ± 1,5% (от полной шкалы) | |
| Уровень собств. шумов, с.к.з. | ≤ 2,2 мВ макс. в полной полосе пропускания; ≤ 0,65 мВ макс. Узкая ПП | |
| Входной импеданс | (50 ± 1) Ом | |
| Максимальное входное напряжение | ±800 мВ | |
| Защита от перенапряжения | ± 1,4 В (16 дБмВт) | |
| ВЧ вход | Соединитель SMA-типа совместим с SMA и PC3.5 | |
| Регулируемая временная задержка между каналами | До 100 нс (± 50 нс) (с шагом 100 пс/ «грубо», 10 пс / «точно») | |
| Канал горизонтального отклонения | ||
| Режимы работы (развертка) | Основная, подсвеченная, задержанная, двойная задержанная | |
| Коэффициент развертки (Кразв.) | Рабочая часть шкалы – 10 делений: 20 пс/ дел … 25 мкс/ дел (эквивалентное время); 10 нс/дел … 125 с/дел (реальное время); 100 мс/дел … 625 с/дел (режим самописца) | |
| Число сегментов (режим сегментирования памяти) | 1024 (межсегментное время 2 мкс) | |
| Коэффициент задержки развертки (Кз.разв.) | От 20 пс/дел…1000 с/дел | |
| Погрешность измерения временных интервалов, с.к.з. | ± (50 ppm * Tx + 0.1% * Tо + 5 ps) | |
| Регулируемая задержка | 0…4,28 с | |
| Временной сдвиг между каналами | ±50 нс | |
| Разрешение | 0,4 пс (мин.) | |
| Синхронизация | ||
| Источники синхросигнала | Внутренний - от любого канала; Внешний с делителем частоты, с восстановлением тактовой частоты NRZ последовательности | |
| Вид входа | Открытый - при внутренней синхронизации; Закрытый – при внешней синхронизации с делителем частоты | |
| Чувствительность (для внутренней и внешней синхронизации) | Низкая:100 мВпик (DC – 100 МГц), 200 мВпик (до 5 ГГц); Высокая:30 мВпик (DC – 100 МГц), 70 мВпик (до 5 ГГц) | |
| Чувствительность (вход с делителем частоты) | 200 мВпик-пик – 2 Впик-пик (1 – 16 ГГц) | |
| Джиттер синхронизации, скз | 1,8 пс +0,1 ppm от задержки | |
| Режимы запуска развертки | Автоколебательный, ждущий, однократный | |
| Вход внешней синхронизации | Нет | |
| Аналого-цифровое преобразование | ||
| Разрешение по вертикали | 12 бит (До 16 бит - режим ERes) | |
| Частота стробирования | 2,5 Твыб/сек (эквив. время) 500 Мвыб/с (реальное время) | |
| Объем памяти (запись) | От 50 Б до 0,25 МБ | |
| Режимы сбора данных | Обычный (стандартная выборка), усреднение, огибающая, пиковое детектирование, высокое разрешение (ERes) | |
| Режимы дискретизации | Реальное время, эквивалентное время, режим прокрутки, сегментированный режим | |
| Число усреднений | 2…4096 | |
| Режим выделения огибающей | Минимум, максимум, минимум и максимум одновременно | |
| Маркерные измерения | ||
| Тип маркеров | X-маркеры (время). Y-маркеры (напряжение). XY-маркеры (сигнальные маркеры) | |
| Виды измерений | Абсолютное значение, разностное значение, напряжение, время, частота, наклон (V/s) | |
| Режимы перемещения маркеров | Раздельный или связанный | |
| Относительные измерения | Δ-измерения между измеряемым и опорным Значениями: в %, dB или градусах фазы | |
| Гистограммы | ||
| Окно гистограммы | Вертикально или горизонтально. Построение внутри любой выбранной области экрана | |
| Измеряемые параметры | Шкала, смещение, число событий в окне, максимум, размах, середина, среднее, минимум, девиация, среднее ±1 девиация, среднее ±2 девиации, среднее ±3 девиации | |
| Маски | ||
| Типы масок | Стандартная, автомаска, из памяти, вновь созданная, отредактированная | |
| Стандартные маски | Свыше 100 стандартных масок, относящихся к стандартам SONET/SDH, Fibre Channel, Ethernet, Infiniband, XAUI, ITU G.703, ANSI T1/102, RapidIO, PCI Express, Serial ATA | |
| Глазковые диаграммы | ||
| Измеряемые сигналы | Автоматические измерения параметров NRZ и RZ “глазковых” диаграмм | |
| Измеряемые параметры | Площадь, скорость потока, период потока, время пересечения, искажения, ширина, срез, частота, временная нестабильность, период, фронт, глубина, амплитуда, высота, максимум, среднее, середина, минимум, выброс, шум, размах, основание | |
| Сохранение и вызов сигналов | ||
| Управление | Запись и вызов установок, и осциллограмм | |
| Запоминание/вызов на диск | Запись и вызов установок или сигналов на диск ПК (количество ограниченное его объемом) | |
| Внутренняя память | Запись и вызов до 4-х сигналов (ячейки П1-П4) | |
| Aвтопоиск сигналов | Обеспечивает автоустановку коэффициента отклонения и напряжения компенсации, коэффициента развертки и задержки, а также уровня синхронизации | |
| Общие характеристики | ||
| Напряжение питания | 12 В ± 5%, (универсальный AC/DC) | |
| Потребляемый ток | 2,5 А максимально | |
| Интерфейс | USB 2.0 и LAN | |
| Рабочие условия | +5 °C … +35 °C;влажность:5%...80% при 25 °C (без образования конденсата) | |
| Габаритные размеры | 270 х 54 х 232 мм | |
| Масса | 1,5 кг | |
Комплектация осциллографа АКИП-4133
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф АКИП-4133 | 1 |
| 2 | USB кабель | 1 |
| 3 | Сетевой адаптер | 1 |
| 4 | Программное обеспечение (CD диск) | 1 |
| 5 | Руководство по эксплуатации | 1 |
| 6 | Методика поверки | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 75599-19 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 60 |
