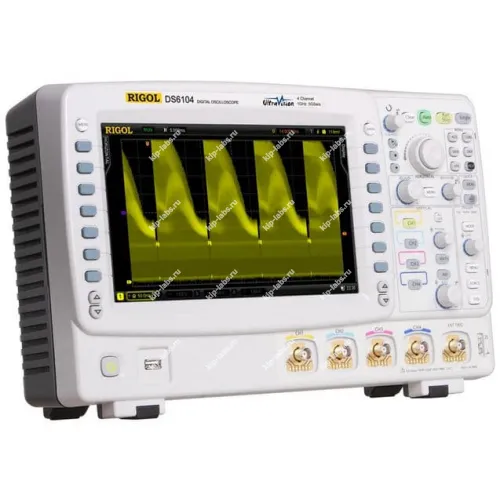

Осциллограф цифровой запоминающий RIGOL DS6104

Назначение и принцип: Осциллограф цифровой запоминающий RIGOL DS6104

Прибор предназначен для регистрации электрических форм сигналов и их последующего анализа в лабораторных и производственных условиях. Это даёт возможность фиксировать временные и амплитудные параметры для задач диагностики и отладки.

Модель DS6104 выпускает RIGOL, при этом устройство нередко используют совместно с оборудованием из раздела осциллографы.

Функциональные опции

Прибор включает стандартные режимы захвата и анализа сигналов, при этом набор инструментов ориентирован на оперативную проверку цифровых и аналоговых трактов.

• Множественные режимы синхронизации и триггирования
• Средства временного и частотного анализа, включая спектральный разбор
• Функции сохранения, воспроизведения и сравнения захваченных данных
• Возможность расширения функционала через программные пакеты и внешние адаптеры

Плановые поверки выполняют согласно установленному регламенту. При калибровке следуют рекомендациям, приведённым в руководстве.

Сферы использования

На практике прибор применяют в лабораториях и на производстве для отладки электронных устройств и контроля сигналов. Это ускоряет поиск и локализацию дефектов в схемах и узлах.

Стандартная комплектация RIGOL DS6104:

1. Руководство по калибровке, гарантийный талон, краткая инструкция, упаковка
2. USB кабель
3. Сетевой шнур
4. ПО и руководство по эксплуатации на CD
5. RP5600 или RP3500 пассивный осциллографический пробник (2 или 4 шт в зависимости от модели)
6. Защитная крышка (на экран).

Дополнительная комплектация:

• USB-GPIB адаптер
• RP7150 активный пробник
• RP6150 пассивный пробник
• Литиевая батарея
• Комплект для монтажа в стойку
• Пакет по декодированию шин RS232/UART
• Пакет по декодированию шин I2C&SPI.

Описание цифрового запоминающего осциллографа RIGOL DS6104 (High End)

Осциллограф RIGOL DS6104 класса high-end применяет сегментированную память для выделения фрагментов сигнала в отдельные кадры. Это даёт возможность собирать и записывать до 180 тысяч кадров для последующего воспроизведения и анализа.

Осциллограф RIGOL DS6104 включён в Госреестр СИ РФ под № 54986-13, при этом в 2018 году срок действия Официального Свидетельства продлён до 2023 года.

Прибор оснащён развитой системой запуска по различным условиям и включает полный комплект инструментов для синхронизации и декодирования последовательных шин. Поддерживаются I2C, SPI, UART/RS-232, CAN, USB и FlexRay.

В базовой поставке на передней панели расположен USB-порт для внешних накопителей, при этом на задней панели имеются два USB-порта для подключения к компьютеру или принтеру. Также на задней панели размещены два разъёма ввода/вывода опорного сигнала синхронизации, порт Ethernet и VGA-выход.

В комплект поставки включено специализированное программное обеспечение для дистанционного управления прибором. ПО также обеспечивает сохранение осциллограмм, их анализ и документирование результатов измерений.

Осциллограф RIGOL DS6104 соответствует классу C стандарта LXI, что делает его применимым в автоматизированных измерительных системах. Для отображения сигналов прибор оборудован цветным ЖК-дисплеем 10,1 дюймов (26 см) с разрешением WVGA (16:9, 800х480 точек, 14х8 делений).

Питание прибора может осуществляться от сети переменного тока или от встроенной аккумуляторной батареи. Габаритные размеры - 400 х 255 х 124 мм, масса не превышает 4 кг.

Подобный набор интерфейсов и опций уместен при интеграции в различные автоматизированные измерительные системы и полевые конфигурации.

Функциональные возможности осциллографа RIGOL DS6104

• Инновационная технология Ultra Vision;
• Число аналоговых каналов: 4;
• Полоса пропускания 1 ГГц;
• Автоматическое определение пробника;
• Регулируемая яркость каналов (256 уровней);
• Автонастройка на сигнал;
• Расширенные возможности запуска с дополнительными возможностями по синхронизации и декодированию потока данных (I2C, SPI, RS-232-UART, USB, FlexRay и CAN);
• 22 автоматических измерений (включая статистическую обработку) + курсорные измерения;
• Режим записи и воспроизведения осциллограмм в режиме реального времени;
• Встроенная функция анализатора спектра на основе БПФ;
• Расширенные математические функции;
• Система фильтрации в реальном времени (ФНЧ, ФВЧ, режективный, полосовой);
• Поддержка флэш-накопителей и принтера PictBridge;
• Поддержка удаленного доступа к прибору;
• Встроенный помощник;
• Работа в течение 2-х часов в полевых условиях при использовании литиевой батареи (опция);
• Встроенная флэш-память 1 ГБ;

Серия цифровых осциллографов высшего класса RIGOL DS6ххх состоит из 4 моделей:

Основные технические характеристики осциллографов серии RIGOL DS6104:
