Кратко о модели: Осциллограф цифровой ADS-6062H
Программное обеспечение не поставляется на физических носителях, при этом после покупки и регистрации устройства по серийному номеру ПО можно загрузить из раздела «Программное обеспечение» на сайте производителя Актаком.
Подробные справочные материалы и обновления публикуются на ресурсе производителя. Сведения о близких моделях доступны в каталоге осциллографы.
Ключевые особенности
Прибор обеспечивает стандартный набор функций цифрового осциллографа, при этом реализованы средства для анализа временных и амплитудных характеристик сигналов.
- Обработка сигналов в цифровой форме
- Несколько режимов триггера и захвата
- Средства измерений и математической обработки
- Возможность расширения функционала и подключения дополнительных интерфейсов
Где применяется
Осциллограф используют при разработке, отладке и ремонте электронной техники. Он фиксирует сигналы и выполняет их анализ в реальном времени. Дискретность настроек и опция самокалибровки остаются уместными в соответствующих рабочих сценариях.
Дополнительная комплектация ADS-6062H:
- SDS bag, cумка для осциллографа
- ADS-6000DMM, опция встроенного мультиметра
- ADS-6000TDS, опция сенсорного дисплея
- ADS-6000VGA, опция VGA выход

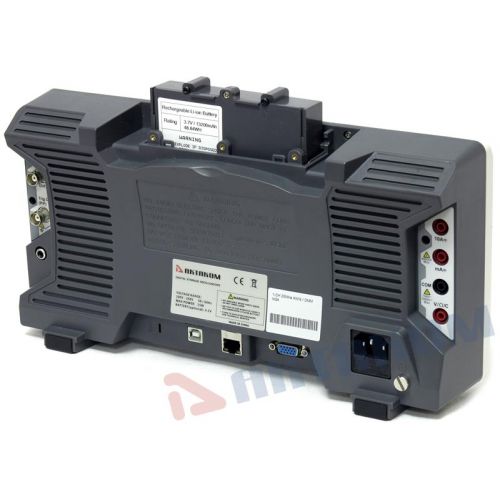

- XDS, батарея для осциллографа
- ADS-6000CAN, опция декодирования CAN
- ADS-6000WF, опция WiFi
- ADS-6000FG2, опция встроенного генератора (2 канала, 25 МГц)
- ADS-6000FG52, опция встроенного генератора (2 каналf, 50 МГц)
- ADS-6000DEC, опция декодирования I2C/SPI/RS232
- ADS-6000FG51, опция встроенного генератора (1 канал, 50 МГц)
- ADS-6000FG1, опция встроенного генератора (1 канал, 25 МГц)

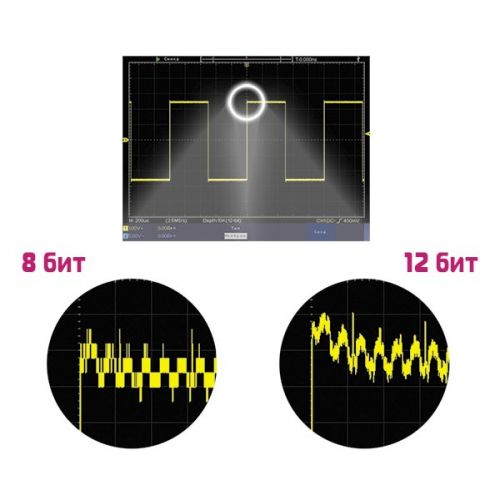

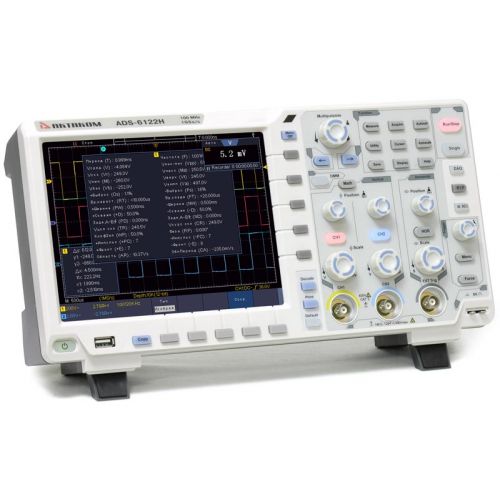

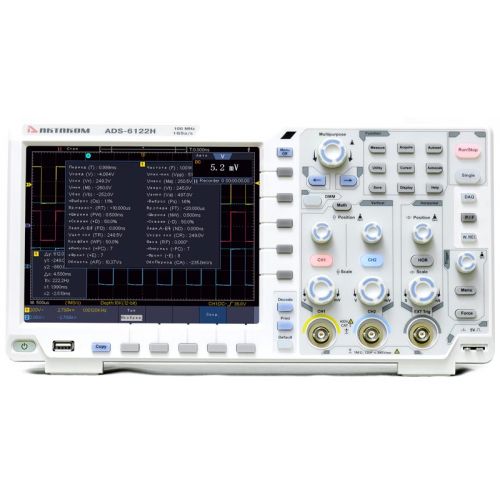

Описание цифрового осциллографа ADS-6062H (12 бит):
Серия цифровых осциллографов АКТАКОМ ADS-6ххх объединяет расширенный набор функций и высокие технические характеристики. Стоимость изделий при этом остаётся на доступном уровне.
Отличительной особенностью серии является возможность наращивания функционала при предварительном заказе, что позволяет в одном корпусе совместить цифровой осциллограф, анализатор протоколов, цифровой мультиметр и универсальный генератор сигналов. Кроме того, в приборы ADS-6xxx можно интегрировать сенсорный дисплей и VGA-выход, добавить модуль WiFi для удалённого взаимодействия с ПК, реализовать батарейное питание и расширить систему запуска для синхронизации по сигналам шин I²C, SPI, RS-232, CAN.
Технические характеристики осциллографа цифрового (12 бит) ADS-6062H:
| Параметр | Значение |
|---|---|
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
| Полоса пропускания | 60 МГц |
| Количество каналов | 2 + внешний запуск |
| Скорость захвата осциллограмм | 75 000 осц/сек |
| Регистрация | |
| Режим | Обычный,пиковый детектор, усреднение |
| Максимальная дискретизация (реальное время) | 1 Гвыб/сек |
| Вход | |
| Связь по входу | открытый, закрытый, земля |
| Входной импеданс | 1 MΩ±2% в параллель 15 пФ±5 пФ |
| Учет ослабления пробников | 0.001X - 1000X, шаг 1-2-5 |
| Максимальное входное напряжение | 1 MΩ: ≤300 Вскз |
| Ограничение полосы пропускания | 20 МГц, полный диапазон |
| Изолированность каналов | 50 Гц: 100 : 1 10 МГц: 40 : 1 |
| Задержка между каналами (типичное) | 150 пс |
| Параметры горизонтальной системы | |
| Интерполяция | sin (x)/x |
| Глубина записи | 40 М точек |
| Коэффициент развертки | 2 нс/дел ~ 1000 с/дел, с шагом 1~2~5 |
| Погрешность измерения интервалов (DC~100 МГц) | однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс) усреднение >16: ±(время выборки + 1ppm × измеренное значение + 0.4нс) |
| Погрешность времени выборки и времени задержки | ±1 ppm |
| Параметры вертикальной системы | |
| АЦП | 12 бит |
| Вертикальное отклонение | 1 мВ/дел ~ 10 В/дел |
| Диапазон смещения | ±2 В (1 мВ/дел ~ 50 мВ/дел) ±20 В (100 мВ/дел ~ 1 В/дел) ±200 В (2 В/дел ~ 10 В/дел) |
| Полоса пропускания для аналогового периодического сигнала | 60 МГц |
| Низкочастотный предел | ≥5 Гц ( на входе, закрытый вход, -3dB) |
| Время нарастания | ≤5,8 нс (типичное) |
| Погрешность коэффициента усиления | ±1% |
| Погрешность коэффициента усиления (усреднения) | Усреднение по 16 регистрациям: ±(3% + 0.05 дел) для ΔV |
| Измерения | |
| Курсорные | ΔV и ΔT между курсорами, авто |
| Автоматические | Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count |
| Математические операции | +, -, *, /, БПФ (6 окон) |
| Сохранение во внутреннюю память | 100 осциллограмм |
| Фигуры Лиссажу (X-Y) | Диапазон: полный Сдвиг фаз: ±3 градуса |
| Частотомер | |
| Диапазон | 2 Гц - полный диапазон |
| Разрядность | 6 цифр |
| Тип запуска | Фронт, однократный запуск |
| Декодирование сигналов последовательных шин | I²C, SPI, RS-232, CAN (опция) |
| СИСТЕМА ЗАПУСКА | |
| Тип запуска | Фронт, импульс, видео, скорость нарастания, рант, окно, по истечению времени, N фронт, логический шаблон I²C, SPI, RS-232, CAN (опция) |
| Режим запуска | Авто, обычный, однократный |
| Блокировка уровня запуска | 100 нс ~ 10 с |
| Диапазон уровня запуска | ±5 делений от центра экрана (внутр. запуск) ±2 В (EXT) ±10 В (EXT/5) |
| Чувствительность уровня запуска | ±0.3 деления (внутр. запуск) ±(10 мВ + 6% уст.значения) (EXT) ±(50 мВ + 6% уст.значения) (EXT/5) |
| Запуск по фронту | нарастающий, спадающий |
| Запуск по длительности импульса | |
| Условие запуска | положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = |
| Диапазон установок | 30 нс ~ 10 с |
| Запуск по ранту | |
| Условие запуска | положительная или отрицательная полярность: >, <, = |
| Диапазон установок | 30 нс ~ 10 с |
| Запуск по окну | |
| Фронт | нарастающий, спадающий |
| Позиция запуска | Вход, выход, время |
| Ширина окна | 30 нс ~ 10 с |
| Запуск по N фронту | |
| Тип фронта | нарастающий, спадающий |
| Время | 30 нс ~ 10 с |
| Номер фронта | 1 ~ 128 |
| Скорость нарастания | |
| Скорость сигнала | положительная или отрицательная полярность: >, <, = |
| Условие запуска | 30 нс ~ 10 с |
| Запуск по видеосигналу | |
| Cистема | NTSC, PAL и SECAM |
| Выбор линии | 1 - 525 NTSC 1 - 625 PAL/SECAM |
| Запуск по логическому шаблону | |
| Условие | AND, OR, XNOR, XOR |
| Условие задержки | H, L, X, нарастающий фронт, спадающий фронт |
| Выход | запуск при переходе на True с False, при переходе на False с True, когда условие True больше, меньше или равно установленному времени |
| Запуск по истечению времени (TimeOut) | |
| Фронт | нарастающий, спадающий |
| Установка времени | 30 нс ~ 10 с |
| RS-232 запуск | |
| Полярность | положительная, инвентированая |
| Условие запуска | Start, Error, Check Error, Data |
| Скорость | стандартная, пользовательская (0 - 10000000) |
| Разрядность | 5 bit, 6 bit, 7 bit, 8 bit |
| I²C запуск | |
| Условие запуска | Start, Restart, Stop, ACK Lost, Address, Data, Addr/Data |
| Разрядность адреса | 7 бит, 8 бит, 10 бит |
| Диапазон | 0 - 127, 0 - 255, 0 - 1023 |
| Длина | 1 ~ 5 байт |
| SPI запуск | |
| Условие | TimeOut |
| Значение удержания | 30 нс ~ 10 нс |
| Разрядность | 4 бит ~ 32 бит |
| Установка | H, L, X |
| ДИСПЛЕЙ | |
| Тип дисплея | диагональ 8”, ЖК, TFT матрица |
| Разрешение дисплея | 800 (по горизонтали) × 600 (по вертикали) точек |
| Количество цветов | 65536 цветов |
| Сенсорный дисплей | опция |
| IPS дисплей | опция (1024 х 768 точек) |
| ВЫХОД ДЛЯ КОМПЕНСАЦИИ ПРОБНИКА | |
| Выходное напряжение (типичное) | амплитуда 5 В на нагрузке больше 1MΩ |
| Частота (типичное) | Меандр 1 кГц |

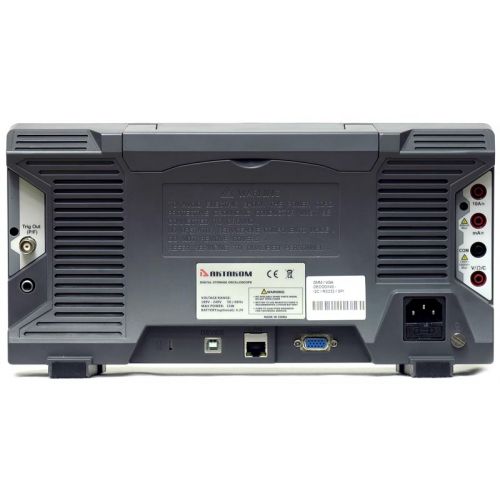

| ИНТЕРФЕЙС | |
| Для связи с ПК | USB host, USB sevice, PictBridge, LAN, Trig Out (Pass/Fail) |
| Сохранение | USB (форматы файлов *.bmp и *.bin) |
| Видеовыход (опция) | VGA |
| WiFi | опция |
| ПИТАНИЕ | |
| Напряжение | 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II |
| Потребляемая мощность | <24 Вт |
| предохранитель | 2 A, T тип, 250 В |
| Батарейное питание (опция) | 3,7 В ; 13200 мАч |
| МАССО-ГАБАРИТНЫЕ ПАРАМЕТРЫ | |
| Габаритные размеры | 340 мм × 177 мм × 90 мм (Д*В*Г) |
| Вес | Около 2.6 кг |

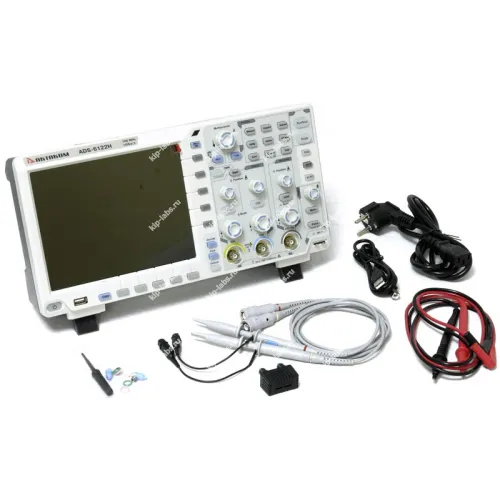

Комплект поставки ADS-6062H:
| № | Наименование | Количество |
| 1 | Осциллограф цифровой ADS-6062H | 1 |
| 2 | Осциллографические щупы с переключателем 1X/10X | 2 |
| 3 | Сетевой кабель | 1 |
| 4 | USB кабель для подключения к ПК | 1 |
| 5 | Руководство по эксплуатации (краткая инструкция) | 1 |
| 6 | Комплект для подстройки пробников | 1 |
| 7 | Измерительные щупы для мультиметра (только для моделей с заказанной опцией ADS-6000DMM) | 2 |
| 8 | Внешний модуль для измерения емкости (только для моделей с заказанной опцией ADS-6000DMM) | 1 |
| 9 | Кабель BNC-BNC (только для моделей с опциями встроенного генератора ADS-6000FG1, ADS-6000FG2, ADS-6000FG51, ADS-6000FG52 | 1 |
| 10 | Программное обеспечение Aktakom DSO-Soft 6000 Программное обеспечение для настольных осциллографов | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 68969-17 |
| Производитель | Актаком |
| Страна производитель | Россия |
| Гарантия (мес.) | 14 |
