- Производитель: GW Instek
- Код товара: 13113
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
89 990₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: MSO-72072E
Расширенное описание на MSO-72072E в формате PDF.pdf
Свидетельство СИ GDS-71000B, GDS-72000E, MSO-72000E, MSO-72000EA.pdf

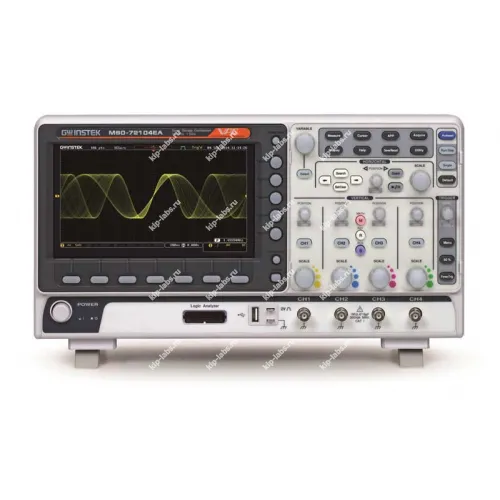

Назначение и принцип: MSO-72072E - Осциллографы смешанных сигналов
MSO-72072E представляет собой осциллограф смешанных сигналов, предназначенный для параллельной регистрации аналоговых и цифровых трактов при разработке и наладке электронной аппаратуры; при этом прибор применяют и для верификации функциональных блоков, и для отладки интерфейсов, а поставляет серию производитель GW Instek.
Устройство осуществляет захват входных каналов с последующей цифровой обработкой форм сигналов, что позволяет анализировать переходные процессы и проверять временную синхронизацию логики. В работе осциллограф часто используют совместно с другими приборами из раздела осциллографы, тем самым упрощая комплексные испытания и автоматизацию измерительных процедур.
Функциональные опции
- Одновременная поддержка аналоговых входов и цифровых линий для совмещённого анализа сигналов.
- Набор триггерных режимов и фильтров для точной фиксации интересующих событий.
- Встроенные инструменты измерений и возможности выполнения математических преобразований над сигналами.
- Интерфейсы для обмена данными, обеспечивающие интеграцию прибора в стенды и удалённое управление.
- Режимы записи и последующего воспроизведения форм сигналов для детального последующего анализа.
Сферы использования
- Разработка и отладка встроенных систем и цифровых плат; при эксплуатации прибор облегчает поиск ошибок на сигнальном уровне.
- Исследование и анализ интерфейсных протоколов в лабораторных и прикладных задачах.
- Контроль переходных процессов и тестирование силовой электроники в исследовательской и производственной среде.
- Применение в образовательных курсах и демонстрациях работы смешанных сигналов.
При калибровке следует опираться на документацию производителя и фиксировать условия измерений, что позволяет сохранять сопоставимость результатов. При эксплуатации полезно учитывать дискретность оцифровки и доступные интерфейсы для интеграции в автоматизированные системы.
Обзор серии MSO-72000
Семейство цифровых осциллографов смешанных сигналов MSO-72000 включает 12 моделей и представляет собой линейку 2- и 4-канальных приборов с полосой пропускания до 200 МГц; устройства разработаны на базе аппаратно-программной платформы GDS-72000E, что обеспечивает требуемые вычислительные и интерфейсные возможности.
Приборы серии обладают внушительным набором измерительных ресурсов, включая скорость обновления экрана до 120.000 осциллограмм/с и большую глубину памяти - 10М на канал, что позволяет выделить полезную информацию и провести её детальный анализ.
Линейка делится на варианты MSO-72000E и MSO-72000EA. Первая версия оснащена встроенным 16-канальным логическим анализатором, а вторая, более функциональная, дополнительно имеет встроенный генератор сигналов произвольной формы с диапазоном до 25 МГц; выходы генератора выведены на заднюю панель.
Отличительные особенности:
- Количество каналов 2, 4
- Полоса пропускания 70, 100 и 200 МГц
- Максимальная частота дискретизации: 1 ГГц
- Максимальный объем памяти 10 МБ
- Логический анализатор Edge, Pattern, Pulse Width, Serial bus (I2C, SPI, UART(RS232/422/485), CAN, LIN, Parallel Bus
- Формирование сигналов СПФ (модели MSO-72хххEA)2 канала, частота до 25 МГц, ЦАП 14 бит
- Технология VPO: визуализация сигнала в режиме аналогового осциллографа (скорость обновления экрана 120.000 осц./с)
- Сбор данных: выборка, пиковый детектор, усреднение, интер. Sin X/x
- Режим сегментированной памяти (до 29,000 сегментов)
- Режим «Поисковая машина» для поиска событий по заданным условиям
- 28 видов автоматических измерений параметров, курсорные измерения
- Режим автоизмерения временных задержек (8 параметров)
- Функция автоустановки параметров развертки, запуска
- Функции математики: +, -, х, ?, встроенный редактор формул.
- Частотный анализ (БПФ): на участке 1 МБ (БПФ с.к.з./ БПФ дБ)
- Цифровой фильтр (ВЧ/НЧ) с ручной регулировкой
- Режимы растяжки окна, самописец и XY
- Внутренняя память: 24 осциллограммы, 20 профилей настроек
- Регистратор данных до 100 часов, интервал регистрации от 2 с.
- Интерфейсы: USB 2.0 для управления и сохранения данных, LAN
- Цветной WVGA TFT-дисплей (20 см)
- Вывод данных на печать (поддержка PictBrige)
Области применения осциллографа MSO-72072E
- Учебные заведения, лаборатории
- Образовательные курсы
- Общепромышленные испытания и тестирование
- Сервис и ремонт
- Анализ встроенной схемотехники (Embedded system)
- Автомобильная электроника
- Электронный дизайн (продукция ЭВТ, телекоммуникация, связь)
Технические характеристики осциллографа MSO-72072E
| Характеристика | Параметр | Значения |
|---|---|---|
| Канал вертикального | Число каналов | 2 |
| отклонения | Полоса пропускания (-3 дБ) | 0…70 МГц |
| Огранич. полосы пропуск. | 20 МГц | |
| Коэф. отклонения (Коткл.) | 1 мВ/дел…10 В/дел | |
| Погрешность установки Коткл. | ± 3 % | |
| Время нарастания | ≤ 5 нс | |
| Входной импеданс | 1 МОм (± 2 %) / 16 пФ | |
| Макс. входное напряжение | 300 В (DC+AС пик), Кат I | |
| Математика | +, -, х; ?, встроенный редактор формул, БПФ на участке 1 МБ (дБ или мВ с.к.з) | |
| Канал горизонтального отклонения | Коэф. развертки (Кразв.) | 1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел |
| Погрешность установки Кразв. | ± 0,005 % | |
| Режимы работы | Основной, задержанный (4 нс…10 с), ZOOM окна, самописец, X-Y | |
| синхронизация | Источники синхросигнала | любой из каналов, внеш. (Ext только 2 кан. мод.), сеть |
| Режимы запуска развертки | Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (10 дел.) и послезапуск (2,000,000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65535), попеременно (ALT); по шине; по скорости нарастания и спада. | |
| Связь входа синхронизации | ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC | |
| Чувствительность синхр. | 1 дел | |
| Аналого-цифровое преобразование | Разрешение по вертикали | 8 бит |
| Частота дискретизации | 2 кан. модель: 1 ГГц/канал 4 кан. модель: 2 канала – 1 ГГц/канал, 3 и 4 канала – 500 МГц/канал | |
| Интерполяция | SinX/x | |
| Длина записи (макс.) | 10 МБ/ на кан | |
| Режимы работы | Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн. | |
| Курсорные измерения | Функции | DU; DT; 1/DT |
| Автоматические измерения | Функции по вертикали | Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе |
| Функции по горизонтали | f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза | |
| Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF | |
| Логический анализатор | Максимальная вх. частота | 200 МГц |
| Частота дискредитации | 1 ГГц/ на кан | |
| Число каналов | 16 (D0-D15) | |
| Длина памяти (макс.) | 10 МБ/ на кан | |
| Общий объем | 2 ГБ | |
| Синхронизация | по фронту, по последовательности (Pattern), по длит. импульса Последов. шины (I2C, SPI, UART(RS232/ 422/ 485), паралл. шины CAN/ LIN | |
| Порог срабатывания | TTL, CMOS (5В, 3.3В, 2.5В), ECL, PECL, 0V + опред. пользователем | |
| Генератор сигналов произвольной формы ( MSO-72хххEA) | Максимальная частота | 25 МГц |
| Частота дискретизации | 200 МГц | |
| Разрешение ЦАП | 14 бит | |
| Число каналов | 2 | |
| Формы сигнала | синус, прямоугольник, импульс/Pulse, пила, пост. смещ./DC, шум, Sinc, Гаусса, Лоренца, экспоненциальное нарастание/ спад, полусинус/ Haversine, кардио ритм/ Cardiac | |
| Амплитуда | 20 мВ … 5 В п-п | |
| Дополнительные возможности | Интерфейс | USB, LAN |
| Автоустановка | В/дел, с/дел, параметры синхросигнала | |
| Технология VPO | Захват и отображение редких сигналов и глитчей в режиме аналогового осциллографа. Скорость обновления экрана до 120.000 осц./ с. | |
| Режим X-Y | Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц | |
| Внутренняя память | Запись/считывание: 24 осциллограммы; 20 профилей | |
| Общие данные | ЖК-дисплей | Цветной (TFT) WVGA, диагональ 20 см, 8 ? 10 дел (разреш. 800 х 480) |
| Напряжение питания | 100…240 В, 48…63 Гц (автовыбор) | |
| Габариты, масс | 384 х 208 х 127 мм, 2,8 кг | |
| Комплект поставки | Шнур питания (1), осц. делитель 1:1/1:10 (2/4 по числу каналов), GTL-16E (16-кан лог. пробник), соед. кабель GTL-110 (2, BNC-BNC, для мод. MSO-72хххEA), РЭ (1) |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 68026-17 |
| Производитель | GWInstek |
| Страна производитель | Китай |
| Гарантия (мес.) | 36 |
