- Производитель: GW Instek
- Код товара: 13120
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
193 440₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: GDS-72202E
Расширенное описание на GDS-72202E в формате PDF.pdf
Свидетельство СИ GDS-71000B, GDS-72000E, MSO-72000E, MSO-72000EA.pdf
Назначение и принцип: GDS-72202E - Осциллографы цифровые запоминающие

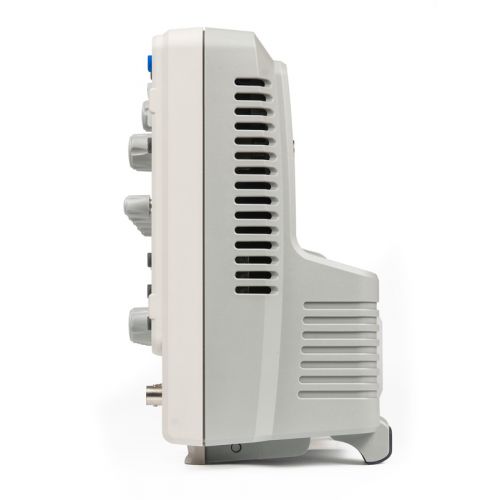

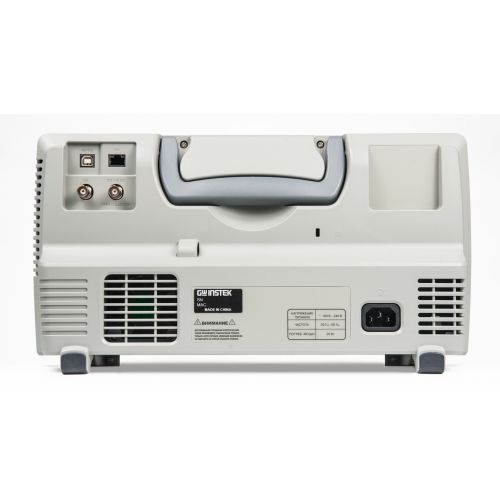

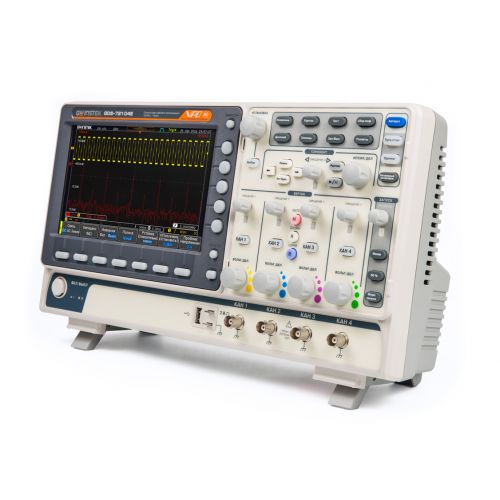

GDS-72202E - цифровой запоминающий осциллограф от GW Instek. Устройство предназначено для регистрации электрических сигналов с последующим анализом, при этом фиксируются переходные процессы и исследуется форма сигналов в различных режимах работы.
Как модель из ряда осциллографы, прибор применяют для поэтапной проверки и отладки электронных схем; оператор задаёт параметры триггера и условия захвата, что обеспечивает контролируемый сбор данных. В работе доступен мониторинг сигналов в реальном времени и их сохранение для дальнейшей обработки.
При калибровке обращают внимание на дискретизацию и уровни триггера, что способствует сопоставимости результатов между сериями измерений. Такая дискретность и настраиваемые триггерные условия уместны при точных исследованиях и служат нейтральной рамкой для оценки пригодности метода.
Функциональные опции
- Режимы захвата с разнообразными настраиваемыми триггерными условиями для адаптации регистрации сигналов.
- Встроенные измерительные алгоритмы, предназначенные для выполнения базового анализа параметров сигналов.
- Возможность сохранения осциллограмм и экспорта данных для последующей обработки в стороннем ПО.
- Управление режимами отображения и масштабирования, предназначенное для поочерёдного исследования форм сигнала.
- Интуитивный интерфейс с оперативным доступом к основным функциям управления прибором.
Сферы использования
- На практике используют при отладке и диагностике печатных плат и электронных модулей.
- В работе лабораторий по калибровке и исследованию электронных схем.
- При эксплуатации в сервисных центрах для проверки работоспособности и диагностики компонентов.
- В учебных заведениях для демонстрации и анализа временных характеристик сигналов.
Отличительные особенности цифрового запоминающего осциллографа GDS-72202E
- Количество каналов 2, 4
- Полоса пропускания 70, 100 и 200 МГц
- Максимальная частота дискретизации: 1 ГГц
- Максимальный объем памяти 10 МБ
- Технология VPO: визуализация сигнала в режиме аналогового осциллографа (скорость обновления экрана 120.000 осц./с)
- Сбор данных: выборка, пиковый детектор, усреднение, интер. Sin X/x
- Режим сегментированной памяти (до 29,000 сегментов)
- Режим «Поисковая машина» для поиска событий по заданным условиям
- 28 видов автоматических измерений параметров, курсорные измерения
- Режим автоизмерения временных задержек (8 параметров)
- Функция автоустановки параметров развертки, запуска
- Функции математики: +, -, x, ?, встроенный редактор формул.
- Частотный анализ (БПФ): на участке 1 МБ (БПФ с.к.з./ БПФ дБ)
- Цифровой фильтр (ВЧ/НЧ) с ручной регулировкой
- Режимы растяжки окна, самописец и XY
- Внутренняя память: 24 осциллограммы, 20 профилей настроек
- Синхронизация и декодирование сигналов I2C, SPI*, UART, CAN, LIN
- Регистратор данных до 100 часов, интервал регистрации от 2 с.
- Интерфейсы: USB 2.0 для управления и сохранения данных, LAN
- Цветной WVGA TFT-дисплей (20 см)
- Вывод данных на печать (поддержка PictBrige)
Технические характеристики осциллографа GDS-72202E
| Характеристика | Параметр | Значения |
|---|---|---|
| Канал вертикального отклонения | Число каналов | 2 / 4 |
| Полоса пропускания (-3 дБ) | 0…200 МГц | |
| Огранич. полосы пропуск. | 20, 100МГц | |
| Коэф. отклонения (Коткл.) | 1 мВ/дел…10 В/дел | |
| Погрешность установки Коткл. | ± 3 % | |
| Время нарастания | ≤ 1,75 нс | |
| Входной импеданс | 1 МОм (± 2 %) / 16 пФ | |
| Макс. входное напряжение | 300 В (DC+AС пик), Кат I | |
| Математика | +, -, х; ?, встроенный редактор формул, БПФ на участке 1 МБ (дБ или мВ с.к.з) | |
| Канал горизонтального отклонения | Коэф. развертки (Кразв.) | 1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел |
| Погрешность установки Кразв. | ± 0,005 % | |
| Режимы работы | Основной, задержанный (4 нс…10 с), ZOOM окна, самописец, X-Y | |
| синхронизация | Источники синхросигнала | любой из каналов, внешний (только 2 кан. мод.), сеть, по лог. шине (D0-D15) |
| Режимы запуска развертки | Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (10 дел.) и послезапуск (2,000,000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65535), попеременно (ALT); по шине; по скорости нарастания и спада. | |
| Связь входа синхронизации | ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC | |
| Чувствительность синхр. | 1 дел | |
| Аналого-цифровое преобразование | Разрешение по вертикали | 8 бит |
| Частота дискретизации | 2 кан. модель: 1 ГГц/канал 4 кан. модель: 2 канала – 1 ГГц/канал, 3 и 4 канала – 500 МГц/канал | |
| Интерполяция | SinX/x | |
| Длина записи | 10 МБ | |
| Режимы работы | Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн. | |
| Курсорные измерения | Функции | DU; DT; 1/DT |
| Автоматические измерения | Функции по вертикали | Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе |
| Функции по горизонтали | f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза | |
| Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF | |
| Дополнительные возможности | Интерфейс | USB, LAN |
| Автоустановка | В/дел, с/дел, параметры синхросигнала | |
| Технология VPO | Захват и отображение редких сигналов и глитчей в режиме аналогового осциллографа. Скорость обновления экрана до 120.000 раз в сек. | |
| Режим X-Y | Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц | |
| Внутренняя память | Запись/считывание: 24 осциллограммы; 20 профилей | |
| Общие данные | ЖК-дисплей | Цветной (TFT) WVGA, диагональ 20 см, 8?10 дел (разреш. 800 х 480) |
| Напряжение питания | 100…240 В, 48…63 Гц (автовыбор) | |
| Габариты, масс | 384 х 208 х 127 мм, 2,8 кг |
Комплектация осциллографа GDS-72202E:
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф цифровой запоминающий GDS-72202E | 1 |
| 2 | Шнур питания | 1 |
| 3 | Делитель 1:1/1:10 (2/4 по числу каналов) | 1 |
| 4 | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 68026-17 |
| Производитель | GWInstek |
| Страна производитель | Китай |
| Гарантия (мес.) | 36 |
