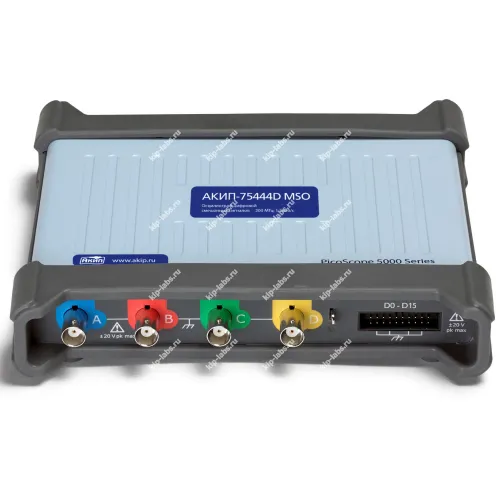

АКИП-75444D MSO - USB-осциллограф цифровой запоминающий

Назначение и принцип: АКИП-75444D MSO - USB-осциллограф цифровой запоминающий

Устройство АКИП-75444D MSO выступает как USB-осциллограф цифрового запоминающего типа для регистрации и анализа временных форм электрических сигналов; при этом оно совмещает функции осциллографа и логического анализатора для работы с комбинированными (аналогово‑цифровыми) сигналами, производитель - АКИП.

Прибор захватывает входные сигналы, выполняет их оцифровку и сохраняет результаты на внешние USB‑носители, что позволяет воспроизводить, масштабировать и детально исследовать формы сигналов; на практике рекомендуется также ознакомиться с модельным рядом осциллографов для корректного подбора оборудования под задачу.

При эксплуатации аппарат применяют для выполнения последовательных измерений и сопоставления сигналов. Это позволяет отследить временную динамику и выявить отклонения. При калибровке и сервисном обслуживании обычно используют опорные сигналы; уместна дискретность отображения при анализе быстропеременных процессов.

Функциональные опции

• регистрация одновременно нескольких аналоговых и цифровых каналов для совместного анализа;
• захват сигналов с записью на USB-накопитель для последующей архивации и обработки;
• конфигурация триггеров по фронту, уровню и составным условиям для выделения нужных событий;
• набор средств визуализации формы сигнала: масштабирование по времени и амплитуде, режимы накопления;
• автоматизированные измерения и вычисление ключевых параметров сигнала;
• встраивание в тестовые комплексы через стандартные интерфейсы и управление внешними контроллерами.

Сферы использования

• проектирование и отладка электронных плат и модулей при изготовлении образцов и прототипов;
• поиск неисправностей и ремонт потребительской и промышленной электроники;
• лабораторные исследования и НИОКР, где требуется синхронный анализ аналоговых и цифровых сигналов;
• учебные лаборатории для практических занятий по электронике и цифровой технике;
• встроенный контроль и приемка качества при вводе изделий в эксплуатацию на производстве.

Краткое описание USB-осциллографа АКИП-75444D MSO:

Осциллограф цифровой запоминающий АКИП-75444D MSO предназначен для исследования форм сигналов и измерения их амплитудных и временных характеристик. В работе прибор используют для оценки параметров и сравнения сигналов в задачах тестирования и отладки.

Линейка USB-осциллографов АКИП-75000 получила обновление и представлена серией АКИП-75000D, при этом характерной особенностью этой серии является переключаемое аппаратное разрешение АЦП: 8 бит, 12 бит, 14 бит, 15 бит, 16 бит, а также наличие моделей с логическим анализатором на 16 каналов (MSO).

Серия АКИП-75000D включает 12 осциллографов с полосами пропускания 60, 100 и 200 МГц; модели различаются числом входных каналов (2 или 4 аналоговых канала + 16 цифровых каналов) и объёмом памяти. Все приборы серии оснащены встроенным функциональным генератором сигналов произвольной формы; модели только с аналоговыми каналами имеют вход внешней синхронизации, тогда как осциллографы смешанных сигналов (MSO) такого входа не имеют.

Ключевые характеристики АКИП-75444D MSO:

• Тип осциллографа: USB;
• Число каналов: 4 аналоговых канала + 16 цифровых каналов;
• Полоса пропускания: 200 МГц;
• Максимальная частота дискретизации 1 ГГц;
• Эквивалентная дискретизация 10 ГГц;
• Максимальный объем памяти 512 МБ;
• Автоматические и курсорные измерения (∆t, ∆V);
• Анализатор спектра: диапазон частот от 0 до 200 МГц;
• Переключаемое разрешение АЦП (8, 12, 14, 15, 16 бит);
• Глубина БПФ до 1 М;
• Функциональный генератор: 0,025 Гц … 20 МГц;
• Анализатор спектра;
• Формы сигналов: синус, меандр, треугольник, постоянное напряжение;
• Декодирование сигналов (18 встроенных протоколов);
• Генератор СПФ: дискретизация 200 МГц;
• ЦАП 14 бит;

Технические характеристики USB-осциллографа АКИП-75444D MSO:

Комплект поставки АКИП-75444D MSO:
