- Производитель: Актаком
- Код товара: 12450
- Доступность: Предзаказ
- Оптовая цена: по запросу
-
Розничная цена:
0₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ADS-2322
Назначение и принцип: Осциллограф цифровой ADS-2322
ADS-2322 предназначен для регистрации электрических сигналов и их дальнейшего анализа в лабораторных условиях, в сервисных центрах и при наладочных работах на электрооборудовании. Это даёт возможность исследовать временные формы и измерять амплитудные параметры сигналов.
Модель выпускает Актаком, и она отнесена к классу осциллографы, что позволяет соотнести заявленные технические и эксплуатационные характеристики с соответствующими приборами других производителей.
Функциональные опции
Прибор оснащён базовым набором возможностей для захвата и отображения сигналов, что упрощает проведение измерений и диагностических процедур.
- многоканальный ввод сигналов
- режимы синхронизации (триггерные режимы)
- автоматические измерительные функции: частота, период, амплитуда и др.
- визуализация формы сигнала во временной области
- возможность записи и хранения форм для последующего анализа
При калибровке следует учитывать дискретность выборки. Это особенно важно при анализе быстрых импульсных процессов.
Сферы использования
На практике ADS-2322 применяют при ремонте и наладке электронных устройств, а также для тестирования модулей и контроля параметров в ходе испытаний, что делает его востребованным в лабораторной и сервисной работе.
В работе иногда требуется передача данных на внешние системы. При этом уместно наличие последовательного интерфейса типа RS-232C.
Описание устройства ADS-2322

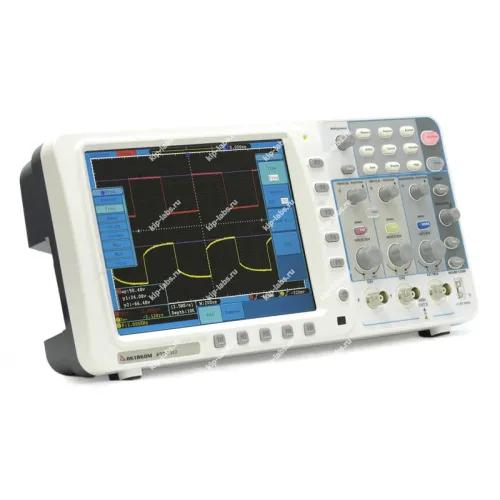

ADS-2322 - это первый цифровой осциллограф Актаком с глубиной записи 10 миллионов точек на каждый канал. Такая ёмкость запоминающего буфера обеспечивает расширенные возможности для анализа длительных или редких событий.

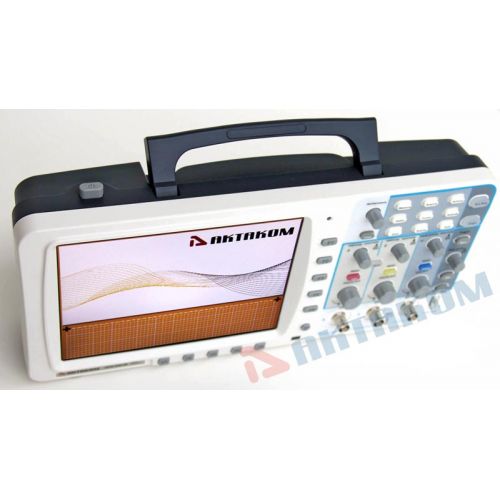

Оригинальная конструкция представляет двухканальную цифровую запоминающую модель гибридного типа: корпус настольный, но прибор отличается малой толщиной и может работать от батареи. Это сочетание даёт возможность использовать прибор как в стационарных условиях, так и в переносных измерениях.

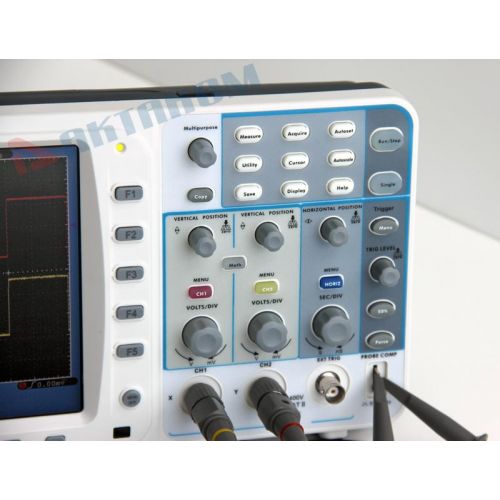

Система синхронизации реализует пять типов запуска: фронт, видео, скорость нарастания, длительность импульса и поочередный запуск; при этом доступны 20 автоматических видов измерений (перечень приведён в таблице ниже). Для вывода изображения предусмотрен VGA-выход. Наличие этих функций вместе с невысокой ценой делает прибор применимым в учебном процессе.

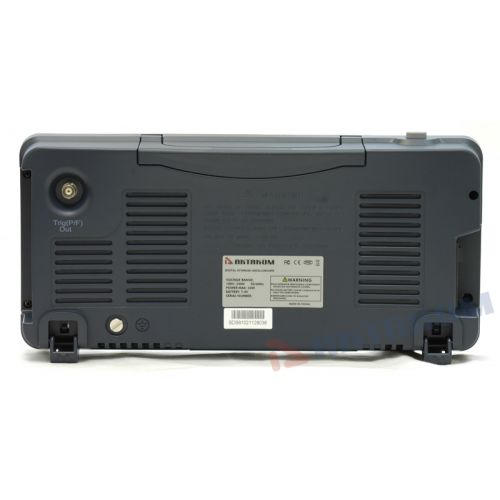

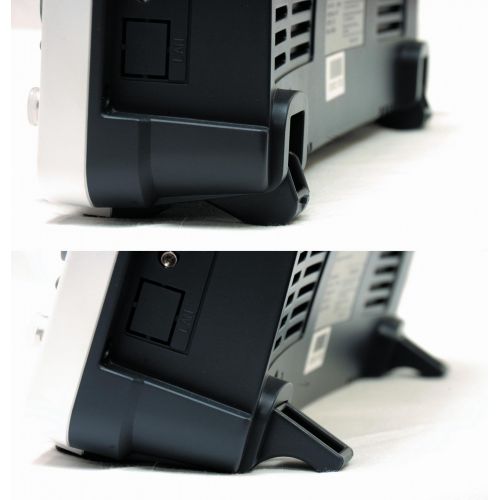

По конструкции корпус осциллографа очень тонкий - всего 7 см; вес устройства составляет 1,8 кг. Прибор оборудован ножками для установки в двух положениях. Экран цветной ЖК, диагональ 8" (20,3 см), разрешение 800 × 600, 65536 цветов. Имеется развитая система отображения с экранным меню для управления. Отдельно отмечено расположение отсека для батареи внизу; ресурс батареи позволяет автономную работу в течение нескольких часов.
Бесплатное (в комплекте поставки) программное обеспечение: AKTAKOM DSO-Reader Light с расширенной обработкой сигнала, включая фильтрацию; программное прореживание; БПФ (10 типов окон); 3 типа персистенции; сохранение в форматы AUL, *bmp, *wmf, *emf; масштабирование; настройку цветовых схем; курсорные и автоизмерения.
Технические характеристики:
| Параметр | Значение | ||
|---|---|---|---|
| Полоса пропускания | 300 MГц | ||
| Количество каналов | 2 + внешний запуск | ||
| Регистрация | Режим | Обычный, пиковый детектор, усреднение | |
| Макс. дискретизация (реальное время) | 2,5 Гвыб/сек (1,25 Гвыб/сек - 2 канала) | ||
| Вход | Связь по входу | открытый, закрытый, земля | |
| Входной импеданс | 1 MΩ±2% в параллель 10 пФ ±5 пФ | ||
| Учет ослабления пробников | 1X, 10X, 100X, 1000X | ||
| Максимальное входное напряжение | 400 Вп-п (DC + AC пик-пик) | ||
| Ограничение полосы пропускания | 20 МГц, полный диапазон | ||
| Изолированность каналов | 50 Гц: 100 : 1 10 МГц: 40 : 1 | ||
| Задержка между каналами (типичное) | 150 пс | ||
| Параметры горизонтальной системы | Диапазон частоты выборки | 0.5 Выб/сек ~ 2,5 Гвыб/сек (один канал), 0.5 Выб/сек ~ 1,25 Гвыб/сек (два канала) | |
| Интерполяция | (sin x)/x | ||
| Глубина записи | 10 M точек на каждый канал | ||
| Коэффициент развертки | 1 нс/дел ~ 100 с/дел, с шагом 1~2~5 | ||
| Погрешность времени выборки и времени задержки | ±100 ppm | ||
| Погрешность измерения интервалов | однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс) усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс) | ||
| Параметры вертикальной системы | АЦП | 8 бит | |
| Вертикальное отклонение | 2 мВ/дел ~ 10 В/дел | ||
| Диапазон смещения | ±1 В (2 мВ ~ 50 мВ), ±10 В (100 мВ ~ 1 В), ±100 В (2 В ~ 10 В ) | ||
| Полоса пропускания для аналогового периодического сигнала | 300 МГц | ||
| Полоса пропускания для однократного сигнала | Полный диапазон | ||
| Низкочастотный предел | ≥5 Гц ( на входе, закрытый вход, -3dB) | ||
| Время нарастания | ≤1.17 нс (типичное) | ||
| Погрешность коэф.усиления | ±3% | ||
| Погрешность коэф.усиления (усреднения) | Усреднение по 16 регистрациям: ±(3% + 0.05 дел) | ||
| Измерения | Курсорные | ΔV и ΔT между курсорами | |
| Автоматические | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty | ||
| Математические операции | +, -, *, / ,FFT | ||
| Сохранение во внутреннюю память | 15 осциллограмм | ||
| Фигуры Лиссажу | Диапазон | Полный | |
| Сдвиг фаз | ±3 градуса | ||
| Частота ( типичное) | 1 кГц прямоугольного сигнала | ||
Система запуска:
| Параметр | Значение | ||
|---|---|---|---|
| Диапазон уровня запуска | Внутренний | ±6 делений от центра экрана | |
| EXT | ±600 мВ | ||
| EXT/5 | ±3 В | ||
| Погрешность уровня запуска (типичная) | Внутренний | ±0.3 деления | |
| EXT | ±(40 мВ + 6% от утановл. значения) | ||
| EXT/5 | ±(200mV +6% от утановл. значения) | ||
| Блокировка уровня запуска | 100 нс ~ 10 с | ||
| Автоматческая установка уровня 50% (типичное) | Входной сигнал ≥50 Гц | ||
| Запуск по фронту | наклон | нарастающий, спадающий | |
| чувствительность | 0.3 деления | ||
| Запуск по длительности импульса | условие запруска | положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = | |
| диапазон установок | 24 нс ~ 10 с | ||
| Запуск по видеосигналу | система | NTSC, PAL и SECAM | |
| диапазон строк | 1-525 (NTSC) и 1-625 (PAL/SECAM) | ||
| Запуск по скорости нарастания | условие запуска | положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = | |
| диапазон установок | 24 нс ~ 10 с | ||
| Поочередный запуск | Режим запуск для канала CH1 | Edge, Pulse, Video, Slope | |
| Режим запуск для канала CH2 | Edge, Pulse, Video, Slope | ||
Дисплей:
| Параметр | Значение |
|---|---|
| Тип дисплея | диагональ 8” , ЖК, TFT матрица |
| Разрешение дисплея | 800 (по горизонтали) × 600 (по вертикали) точек |
| Количество цветов | 65536 цветов |
Выход для компенсации пробника:
| Параметр | Значение |
|---|---|
| Выходное напряжение (типичное) | Амплитуда 5 В на нагрузке больше 1MΩ. |
| Частота (типичное) | Меандр 1 кГц |

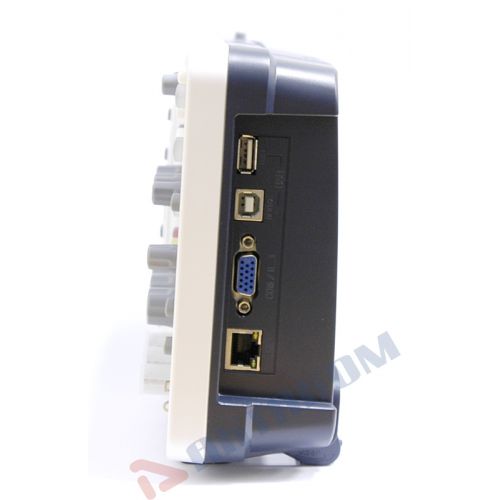

Интерфейс:
| Параметр | Значение |
|---|---|
| Для связи с ПК | USB 2.0, LAN |
| Сохранение | USB (форматы файлов *.bmp и *.bin) |
| Видеовыход | VGA |
| Модуль Годен/Негоден | Встроенный |

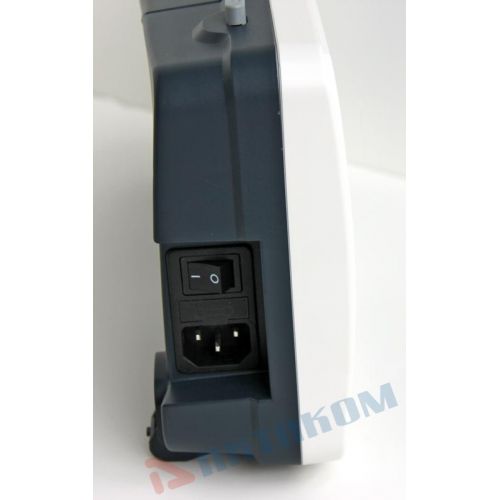

Питание:
| Параметр | Значение |
|---|---|
| Напряжение | 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II |
| Потребляемая мощность | <24 Вт |
| предохранитель | 1 A, T тип, 250 В |
Массо-габаритные параметры:
| Параметр | Значение |
|---|---|
| Габаритные размеры | 340 мм × 155 мм × 70 мм (Д*В*Г) |
| Вес | Около 1.82 кг |
| Габаритные размеры в упаковочной таре | 220 мм × 110 мм × 430 мм |
| Вес | Около 2.58 кг |

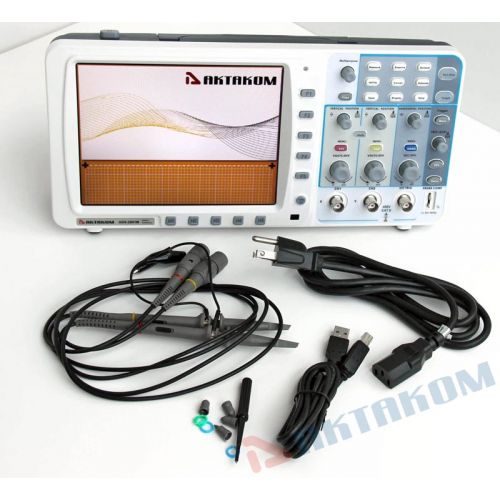

Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1. | Осциллограф ADS-2322 | 1 |
| 2. | Осциллографические щупы | 2 |
| 3. | Кабель питания | 1 |
| 4. | Кабель USB | 1 |
| 5. | Краткое руководство пользователя | 1 |
| 6. | Aktakom DSO-Reader Light Программное обеспечение для портативных осциллографов * | 1 |
| 7. | AULFConverter Конвертер файлов формата AKTAKOM USB Lab * | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Актаком |
| Страна производитель | Россия |
| Гарантия (мес.) | 14 |
